Whispbar K335W Montageanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
D
Montageanleitung für
Basisträgersystem
ES Instrucciones de montaje para el
sistema de transporte.
F
Instructions de montage pour Basic
Carrier
GB Fitting Instructions for Basic Carrier
NO Monteringsanvisning for takstativ
PT Instruções de Montagem para
sistema de transporte.
RU Установочные Инструкции для
Поперечных Балок

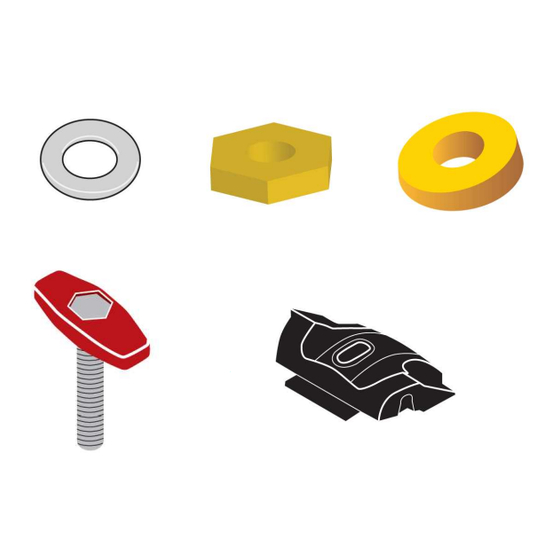

x 4
x 4
Revision No:
3C
x 4
1
Fitting Kit
x 4
K335W
x 4
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K335W
Inhaltszusammenfassung für Whispbar K335W
- Seite 1 K335W Fitting Kit Montageanleitung für Basisträgersystem ES Instrucciones de montaje para el sistema de transporte. Instructions de montage pour Basic Carrier GB Fitting Instructions for Basic Carrier NO Monteringsanvisning for takstativ PT Instruções de Montagem para sistema de transporte. RU Установочные Инструкции для...
- Seite 3 Fitting Kit K335W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A.
- Seite 4 Fitting Kit K335W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Beide Stangen auf Länge einstellen. (Siehe hierzu die Anleitung zum Einstellen der Querträger!)
- Seite 5 Fitting Kit K335W Stellschraube mit 5 Nm / 3.7 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Montage bei allen Beinen wiederholen.
- Seite 6 Fitting Kit K335W Montieren Sie das Gummi-Pad (wird zusammen mit der Querstange geliefert) an dem Fuß. Achten Sie darauf, dass die Pads in die Öffnungen unter den Füßen passen. Befestigung Lassen Sie die Sechskantmuttern in die Karosserieführungen gleiten, jeweils zwei pro Führungsschiene.
- Seite 7 Fitting Kit K335W Suchen Sie die Position auf dem Fahrzeugdach sorgfältig aus. Stellen Sie dabei sicher, dass die Längen der Querstangen mit den für die Führungen ausgewählten Positionen übereinstimmen. Befestigen Sie die Querstangen mit den Muttern. Verwenden Sie dabei die Bolzen mit den roten Kunststoffknöpfen.
- Seite 8 Fitting Kit K335W ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
-
Seite 9: Sicherheitshinweise & Tipps
Fitting Kit K335W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. - Seite 10 Fitting Kit K335W Dachlasten verändern das Fahr- und Bremsverhalten Ihres Fahrzeugs! Vorsicht bei Seitenwind, Richtungswechseln, Bremsmanövern! Kein schnelles Beschleunigen und Abbremsen! Vorsicht! Dachlasten erhöhen die Gesamthöhe des Fahrzeugs! Dachträger während der Reise verschließen. Komponenten regelmäßig überprüfen und defekte oder verschlissene Teile gegen Originalteile ersetzen.
- Seite 62 V. Kontaktaufnahme mit Whispbar Bei allen speziellen Fragen zur Garantie von Whispbar setzen Sie sich bitte mit dem nächsten Whispbar-Händler oder mit dem Händler in Verbindung, bei dem das Produkt gekauft wurde. Informationen über entsprechende Händler finden Sie auf www.whispbar.eu Garantiegeber ist Yakima Products, Inc., 15025 SW Koll Parkway, Beaverton, OR 97006 USA...
