Whispbar K328W Montageanleitung
Basisträgersystem
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
D
Montageanleitung für
Basisträgersystem
ES Instrucciones de montaje para el
sistema de transporte.
F
Instructions de montage pour Basic
Carrier
GB Fitting Instructions for Basic Carrier
NO Monteringsanvisning for takstativ
PT Instruções de Montagem para
sistema de transporte.
RU Установочные Инструкции для
Поперечных Балок
x 4
x 4
x 1
Revision No:
6C
x 4
x 4
1

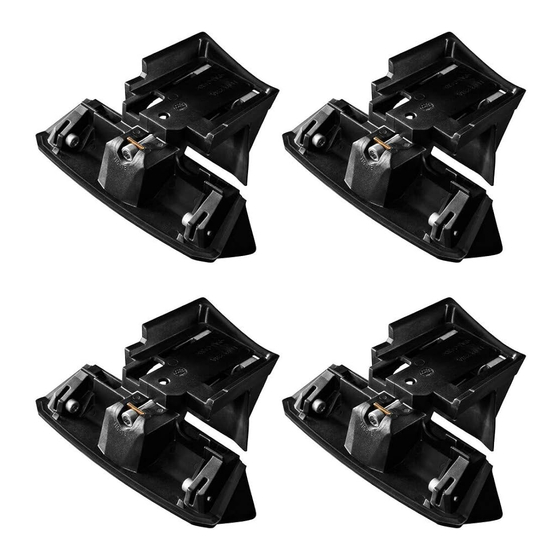

Fitting Kit
x 4
x 2
K328W
x 8
x 2
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K328W
Inhaltszusammenfassung für Whispbar K328W
- Seite 1 K328W Fitting Kit Montageanleitung für Basisträgersystem ES Instrucciones de montaje para el sistema de transporte. Instructions de montage pour Basic Carrier GB Fitting Instructions for Basic Carrier NO Monteringsanvisning for takstativ PT Instruções de Montagem para sistema de transporte. RU Установочные Инструкции для...
- Seite 2 Fitting Kit K328W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A.
- Seite 3 Fitting Kit K328W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Klemmblock nach hinten drücken und so entfernen. Entfernen Sie beide Stifte aus jedem Schenkel. Nutzen Sie als Hilfsmittel das zugespitzte Ende des Schraubenschlüssels, der sich unter der linken Abdeckung befindet.
- Seite 4 Fitting Kit K328W Fuß vom Schenkel nehmen. Lose Teile sicher aufbewahren! Stellen Sie sicher, dass Teil A in Teil B wie dargestellt eingeführt wird. Beifügung: Eine linke und eine rechte Seite ist vorhanden.
- Seite 5 Fitting Kit K328W Montagezubehör (links und rechts) für die linken bzw. rechten Querträgerschenkel auswählen. Fuß aus dem Kit in den Schenkel setzen. Einfach runter drücken! Sicherstellen, dass der Fuß passgenau im Schenkel sitzt. Befestigen Sie den Aufbau mit der kurzen Kopfschraube und einer Unterlegschraube am Fuß...
- Seite 6 Fitting Kit K328W Einheit mit zwei Schneidschrauben M5 x 12 mm auf dem Fuß sichern. Nicht zu fest anziehen! Montage bei allen Beinen wiederholen. Klammer bis auf Anschlag zurück schieben. Schraube M6 x 70 mm durch Messingrechteckscheibe stecken. Die Schraube M6 x 70mm in die...
-
Seite 7: Dachträger Ausschließlich Für Typ C Und D
Fitting Kit K328W Schraube sollte wie gezeigt in der Nut sitzen. Mit dem 5mm-Innensechskantschlüssel beginnen. Montage bei allen Beinen wiederholen. Dachträger ausschließlich für Typ C und D Beim Befestigen dieses Montage-Kits an Querträger der Ausführung C und D entsteht eine kleine Lücke. - Seite 8 Fitting Kit K328W Befestigen Sie die Verkleidung (im Kit enthalten) an der Rückseite des Fußes. Hinweis: Es gibt eine linke und eine rechte Seite. Stellen Sie sicher, dass die Verkleidung "eingerastet" ist und flach anliegt. Befestigung Querträger auf erforderliche Breite einstellen.
- Seite 9 Fitting Kit K328W Stellschraube mit 5 Nm / 3.7 ft lb anziehen. Klammer mit dem 5-mm- Sechskantinnenschlüssel festziehen und Querträger so an der Schiene befestigen. Querträger müssen korrekt montiert werden. Relingquerschnitte möglicherweise abweichend zur Abbildung. Stellen Sie sicher, dass alle Beine sicher in...
- Seite 10 Fitting Kit K328W Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind. Abdeckungen aufsetzen und mit Schlüsseln verschließen (s. Abb.). ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
-
Seite 11: Sicherheitshinweise & Tipps
Fitting Kit K328W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. - Seite 12 Fitting Kit K328W Dachlasten verändern das Fahr- und Bremsverhalten Ihres Fahrzeugs! Vorsicht bei Seitenwind, Richtungswechseln, Bremsmanövern! Kein schnelles Beschleunigen und Abbremsen! Vorsicht! Dachlasten erhöhen die Gesamthöhe des Fahrzeugs! Dachträger während der Reise verschließen. Komponenten regelmäßig überprüfen und defekte oder verschlissene Teile gegen Originalteile ersetzen.
- Seite 81 V. Kontaktaufnahme mit Whispbar Bei allen speziellen Fragen zur Garantie von Whispbar setzen Sie sich bitte mit dem nächsten Whispbar-Händler oder mit dem Händler in Verbindung, bei dem das Produkt gekauft wurde. Informationen über entsprechende Händler finden Sie auf www.whispbar.eu Garantiegeber ist Yakima Products, Inc., 15025 SW Koll Parkway, Beaverton, OR 97006 USA...
