Wallbox COMMANDER Installationsanleitung Seite 82

NO

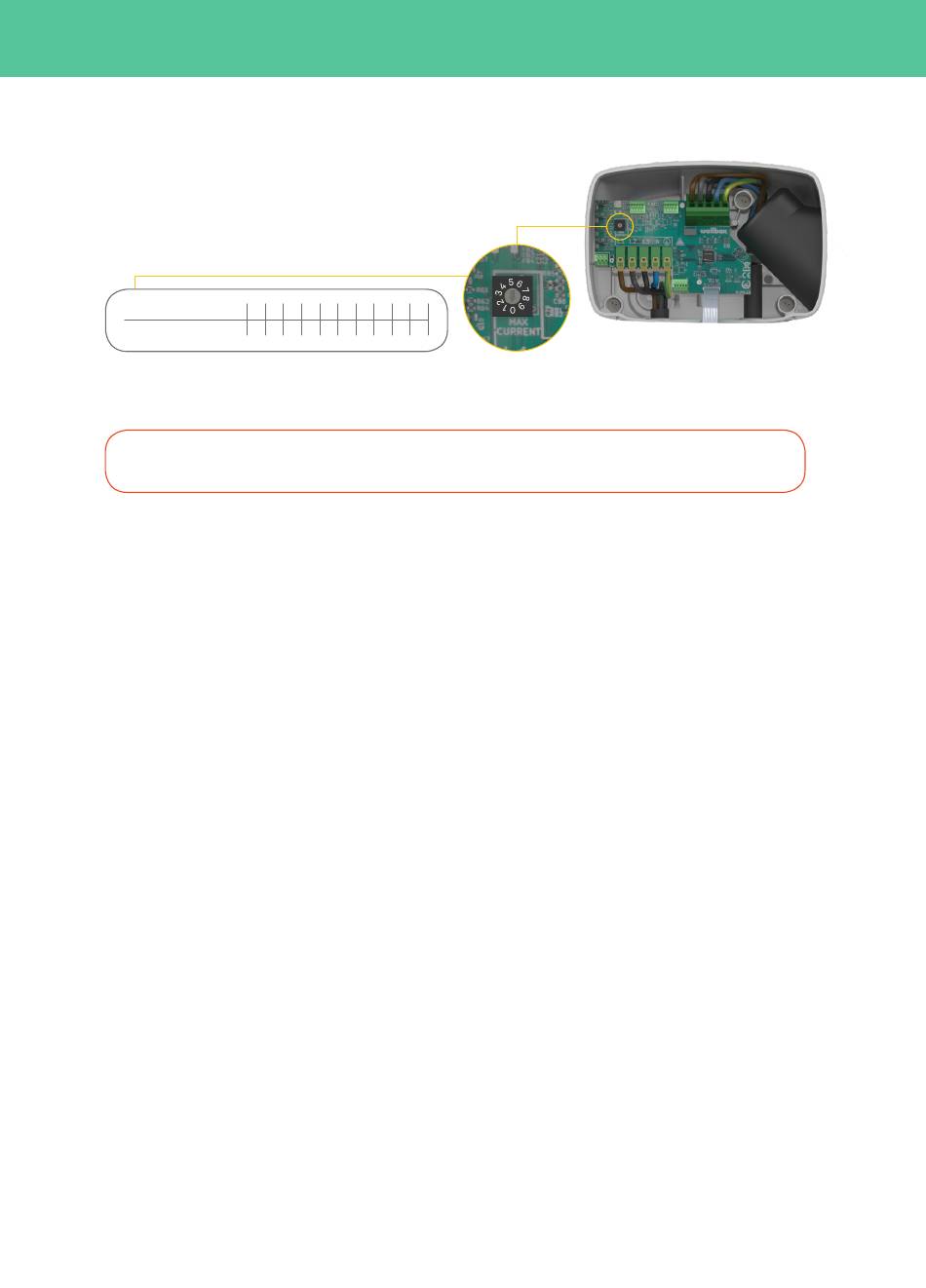

2. Strømvelger (I-4)
Bruk velgeren til å stille inn maksimal inngangsstrøm
for enheten. Innstillingene 0, 8 og 9 er forbeholdt
Power Sharing Smart-funksjonen.
INNSTILLING 0
STRØM (A) 0
3. Strømtilkobling
Bruk alltid standardledninger som kan føre strømmen som er innstilt i strømvelgeren.
Hvis din Wallbox bruker den bakre inngangen, følg trinnene i avsnitt 3-A. Hvis ikke, gå til avsnitt 3-B.
3-A. Tilkobling bak
Trinn 3-A.1: Bak på Wallboxen finnes et område der veggen er tynnere; bruk en kutter eller et annet skarpt
verktøy og skjær et hull der ledningen kan føres inn.
Trinn 3-A.2: Før strømledningen gjennom panelet på en nøyaktig og bestemt måte. Panelet er laget slik at
ledninger på mellom 11 og 15 mm kan føres gjennom det, hvilket er standardmål for ledninger med en kapasitet
på opptil 22 kW.
Trinn 3-A.3: Fest deretter laderen til veggen. Fest skruene på de markerte stedene ved å starte øverst og
fortsette bevegelsen med klokken (I-5. 1 ). Kontroller at Wallbox Commander er godt festet til veggen.
Trinn 3-A.4: Sørg for at de tidligere trinnene har blitt riktig utført.
3-B. Tilkobling fra underside
Trinn 3-B.1: Fest deretter laderen til veggen. Fest skruene på de markerte stedene ved å starte øverst og
fortsette bevegelsen med klokken (I-5. 1 ). Kontroller at Wallbox Commander er godt festet til veggen.
Trinn 3-B.2: Sett inn strømtilførselsledningene gjennom ledningskontakten (I-5.2, I-5.3).
Trinn 3-B.3: Sørg for at de tidligere trinnene har blitt riktig utført.
Koble nøytral- og jordledninger til terminalen i henhold til tilførselskonfigurasjonen (I-5.2, I-5.3).
82
1 2 3 4 5 6 7 8 9
6 10 13 16 20 25 32 0 0
I-4: Strømvelger
