Verwandte Anleitungen für Wallbox COMMANDER
Inhaltszusammenfassung für Wallbox COMMANDER

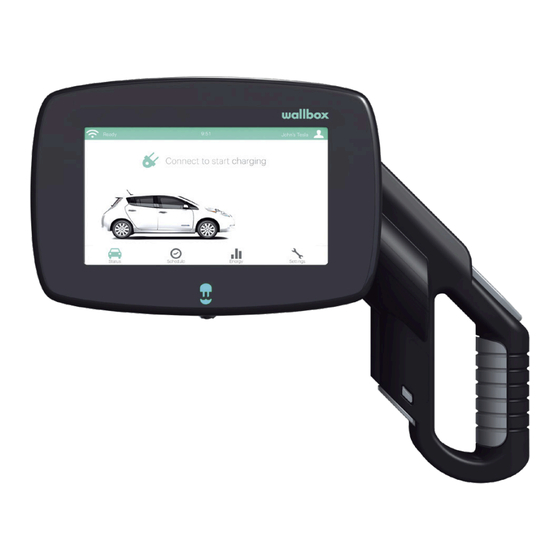

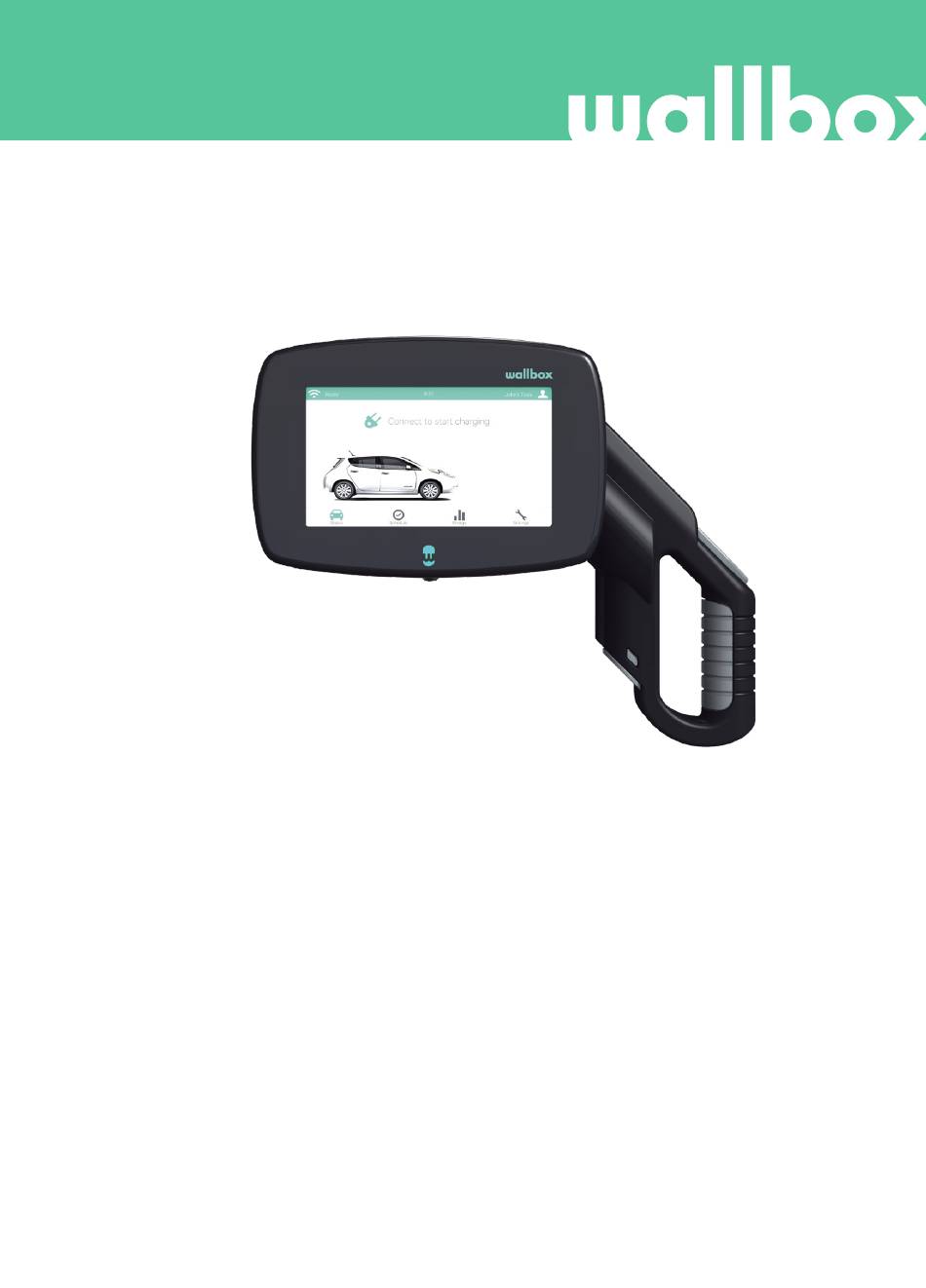

- Seite 1 COMMANDER Installation Guide Guía de instalación Installationsanleitung Guide d’installation Installatiegids Guida per I’installazione Installasjonsveiledning Installationsguide...
- Seite 2 English 3-14 Español 15-26 Deutsch 27-38 39-50 Français Nederlands 51-62 Italiano 63-74 Norsk 75-86 87-98 Svenska...
-
Seite 3: Inhaltsverzeichnis
Contents Safety Recommendations Legal Notice Safety Instructions Product Description Installation Instructions Electrical Protection Dimensions and Positioning of the Device Drill Mounting Startup User Guide Maintenance Limited Warranty Service... -
Seite 4: Safety Recommendations
• Wallbox chargers can only be used under the operating parameters specified and within the normal ambient conditions described in the Product Description. • Do not use your Wallbox charger under adverse climatic conditions that could affect the vehicle or the Wallbox device. Do not open the cover in the rain. -
Seite 5: Product Description
Suitable for installation, in private garages and community or company parking. Through the myWallbox platform, you can monitor energy consumption, view charging history and schedule charging sessions. You even have the option of configuring your Wallbox so that it charges at the most cost-effective time of day. -
Seite 6: General Specifications
User Interface and Communications Connectivity Wi-Fi / Ethernet / Bluetooth User identification PIN code / Wallbox App / myWallbox Portal User interface 7” Touchscreen / Wallbox App / myWallbox Portal Charger status information Screen information / Wallbox App / myWallbox Portal... -
Seite 7: Product Information
• Mounting parts • 4x Rubber Stoppers • Drilling template • Opening tool (I-1) Following tools will be required for mounting your Wallbox: Tools required • Phillips Screwdriver • Drilling machine plus 8mm drill bit • Cutter or wall cable cutter •... -
Seite 8: Installation Instructions
• The Wallbox charger must be permanently connected to the electrical earth of the installation. • Before installing or cleaning your Wallbox make sure that the power supply is switched off and there is no power in the system. -
Seite 9: Dimensions And Positioning Of The Device
I-3: Mounting area recommended to other technical installations. *between 1.30 m and 1.70 m above ground level Correct installation is absolutely essential and is outside the scope of the liability of Wallbox. Installation video available at https://wallbox.com/ Drill • Use the drilling template as a guide to mark the place for the three anchor screws on the wall. Take special care to keep the template level. -
Seite 10: Electrical Connection
In the case that your Wallbox uses the rear input follow the steps in section 3-A. Otherwise go to section 3-B. 3-A. Rear connection Step 3-A.1: In the back of your Wallbox an area with a thinner wall can be found; use a cutter or any sharp tool and make an incision for entry of the cable. - Seite 11 The colours shown are not subject to international L1 (Current line) standards. Always check the correct connection. N (Neutral line) In the event that the earthing system is IT follow the configuration steps in 6. Configuring IT Protective earth network section. 1.
- Seite 12 In case it is needed to reopen the device, use only the tool (I-1) provided for this procedure included in the Wallbox box. The use of any other tool or means may cause damage in the charger, which wouldn’t be covered by the product warranty.
-
Seite 13: Startup
However, please review the information below in detail before beginningto operate your Wallbox Commander: • Do not use your Wallbox Commander for purposes not described in the section Product Description. • Never open the cover of your charger when it is connected to the power supply. -
Seite 14: Maintenance
• Make sure that the power supply is turned off before you start cleaning your charger. • If you want to clean your Wallbox we recommend that you use a soft, dry or damp cloth. Do not use a spray or direct water stream to clean your Wallbox charger. - Seite 15 Índice Recomendaciones de seguridad Aviso legal Instrucciones de seguridad Descripción del producto Instrucciones de instalación Protección eléctrica Dimensiones y ubicación del dispositivo Perforación Montaje Puesta en marcha Guía del usuario Mantenimiento Garantía limitada Reparaciones...
-
Seite 16: Recomendaciones De Seguridad
Wallbox. Cualquier daño resultante de tales acciones queda excluido de la garantía. La instalación de Wallbox debe realizarla un electricista profesional de acuerdo con las normas y reglamentos aplicables. -
Seite 17: Descripción Del Producto
A través de la plataforma myWallbox, puedes supervisar el consumo de energía, ver el historial de carga y programar sesiones de carga. Incluso tienes la opción de configurar tu Wallbox para que cargue a la hora en la que el consumo energético resulta más económico. -
Seite 18: Especificaciones Generales
Identificación del usuario Código PIN / Wallbox App / Portal myWallbox Interfaz de usuario Pantalla táctil de 17, 7 cm (7") / Wallbox App / Portal myWallbox Información de estado del cargador Información de pantalla / Wallbox App / Portal myWallbox Características incluidas... -
Seite 19: Información Del Producto
2 - Tipo 2 2 - 7,4 kW 3 - 11 kW 4 - 22 kW La caja de tu Wallbox debe contener los siguientes elementos: Componentes Piezas de montaje • 4 tornillos de 6,3 x 40 mm • Wallbox Commander con cable de carga •... -
Seite 20: Instrucciones De Instalación
• El cargador Wallbox debe estar conectado permanentemente a la toma de tierra de la instalación. • Antes de instalar o limpiar tu Wallbox, asegúrate de que la fuente de alimentación esté apagada y de que el sistema no reciba corriente. -
Seite 21: Dimensiones Y Ubicación Del Dispositivo
* entre 1,30 m y 1,70 m sobre el nivel del suelo La correcta instalación del dispositivo es esencial y Wallbox no se hace responsable de ninguna incidencia que pueda derivarse de ella. El vídeo de instalación está disponible en https://wallbox.com/ Perforación... -
Seite 22: Conexión Eléctrica
3. Conexión eléctrica Utiliza siempre cables estándar que puedan transmitir la corriente configurada en el selector. Si tu Wallbox utiliza la toma trasera, sigue los pasos de la sección 3-A. De lo contrario, consulta la sección 3-B. 3-A. Conexión trasera Paso 3-A.1: En la parte trasera de tu Wallbox encontrarás una zona con una cubierta más fina. - Seite 23 Los colores mostrados no están sujetos a las normas L1 (cable de corriente) internacionales. Comprueba siempre que estén bien N (cable neutro) conectados. En caso de que el sistema de toma de Toma de tierra de tierra sea IT, sigue los pasos de configuración en 6. protección Sección Configuración de la red IT.
- Seite 24 En caso de que sea necesario volver a abrir el dispositivo, utiliza solo la herramienta (I-1) proporcionada para este procedimiento incluida en la caja del dispositivo Wallbox. El uso de cualquier otra herramienta o medio puede causar daños en el cargador que no estarían cubiertos por la garantía.
-
Seite 25: Puesta En Marcha
Puesta en marcha Una vez completado el proceso de montaje, tu Wallbox Commander está listo para usar. Antes de comenzar a usar tu Wallbox Commander, lee detenidamente la siguiente información: • No utilices el Wallbox Commander para fines no descritos en la sección «Descripción del producto». -
Seite 26: Mantenimiento
Garantía limitada Wallbox garantiza este producto contra defectos de los materiales y mano de obra por un período de dos años desde la fecha de compra. Durante este período, Wallbox reparará o reemplazará, a su discreción, cualquier producto defectuoso sin cargo para el propietario. - Seite 27 Inhalt Sicherheitsempfehlungen Rechtliche Hinweise Sicherheitshinweise Produktbeschreibung Installationsanweisungen Elektrische Sicherheit Maße und Anbringung des Geräts Bohrung Montage Inbetriebnahme Benutzerhandbuch Wartung Eingeschränkte Garantie Service...
-
Seite 28: Sicherheitsempfehlungen
Dieses Dokument soll als Referenzhandbuch für die Installation und den Betrieb der Ladestation verwendet werden. Die gezeigten Produktbilder dienen nur zur Veranschaulichung und stellen möglicherweise nicht die genaue Abbildung des Produkts dar. Wallbox behält sich das Recht vor, jederzeit und ohne vorherige Ankündigung Änderungen an den Produktspezifikationen und -verfahren sowie der Dokumentation vorzunehmen. -
Seite 29: Empfehlungen Für Den Ladestecker
Ladeerlebnis. Die Ladestation eignet sich für die Installation in privaten Garagen und auf Gemeinschafts- oder Firmenparkplätzen. Über die myWallbox-Plattform können Sie den Stromverbrauch überwachen, den Ladeverlauf einsehen und Ladevorgänge zeitlich einplanen. Es gibt sogar die Möglichkeit, die Wallbox-Ladestation so zu konfigurieren, dass sie zu einer Tageszeit lädt, wenn die Preise am günstigsten sind. -
Seite 30: Allgemeine Spezifikationen
CAT III RCCB Externer Fehlerstrom-Schutzschalter (RCCB) erforderlich Benutzeroberfläche und Kommunikation Konnektivität WLAN / Ethernet / Bluetooth Benutzeridentifikation PIN-Code / Wallbox-App / myWallbox-Portal Benutzeroberfläche 7-Zoll-Touchscreen / Wallbox-App / myWallbox-Portal Statusinformation Ladestation Bildschirminformationen / Wallbox-App / myWallbox-Portal Enthaltene Ausstattung Power Sharing Smart Optionale Ausstattung 3G/4G-Konnektivität / Power Boost... -
Seite 31: Produktinformation
• 1 x RutaSeal®-Dichtung • Befestigungselemente • 4 x Gummistopfen • Bohrschablone • Öffnungswerkzeug (I-1) Die folgenden Werkzeuge sind für die Montage der Wallbox-Ladestation erforderlich: Erforderliches Werkzeug • Kreuzschlitzschraubendreher • Bohrmaschine mit 8 mm Bohrer • Cutter oder Kabelschneider • Torx T9 •... -
Seite 32: Installationsanweisungen
Gebäudeinfrastruktur entsprechen. • Die Wallbox-Ladestation muss dauerhaft mit der elektrischen Masse der Installation verbunden sein. • Vor der Installation oder Reinigung der Wallbox muss sichergestellt werden, dass die Stromversorgung abgeschaltet und kein Strom im System vorhanden ist. • Die Ladestation muss an einem ausreichend belüfteten Ort installiert werden, um ihre Kühlung sicherzustellen. -
Seite 33: Maße Und Anbringung Des Geräts
Anlagen eingehalten *zwischen 1,30 m und 1,70 m über dem Boden werden. Eine korrekte Installation ist zwingend erforderlich und liegt nicht im Haftungsbereich von Wallbox. Installationsvideo verfügbar unter https://wallbox.com/ Bohrung • Verwenden Sie die Bohrschablone als Führung, um die Stellen für die drei Dübel an der Wand zu markieren. -
Seite 34: Stromanschluss
Schritt 3-A.3: Befestigen Sie die Ladestation an der Wand. Setzen Sie die Schrauben in die markierten Stellen ein. Beginnen Sie oben und machen Sie dann weiter im Uhrzeigersinn (I-5. 1 ). Überprüfen Sie, ob die Wallbox Commander Ladestation fest an der Wand befestigt ist. -
Seite 35: Ethernet-Anschluss (I-6)
L1 (Außenleiter) abgebildeten Farben unterliegen nicht den internationalen Normen. Überprüfen Sie N (Neutralleiter) immer den korrekten Anschluss. Für den Fall, dass das Erdungssystem IT ist, befolgen Sie die Konfigurationsschritte unter 6. Konfiguration des IT- Schutzleiter Netzbereichs. 1. Schraube I-5.2: Einphasiger Anschluss (1P) 2. -
Seite 36: Schließen Des Geräts
Schritt 5.3: Befestigen Sie die Abdeckung durch Festziehen der Torx-Schraube. Falls das Gerät erneut geöffnet werden muss, verwenden Sie nur das Werkzeug (I-1), das dafür im Lieferumfang der Wallbox-Ladestation enthalten ist. Die Verwendung anderer Werkzeuge oder Hilfsmittel kann die Ladestation beschädigen. In diesem Fall wird dies nicht über die Produktgarantie abgedeckt. -
Seite 37: Inbetriebnahme
Taste für das IT-Netz. Inbetriebnahme Nach Abschluss der Montage ist die Wallbox Commander Ladestation einsatzbereit. Sehen Sie sich jedoch vor Inbetriebnahme der Wallbox Commander Ladestation bitte die folgenden Informationen im Detail an: • Verwenden Sie die Wallbox Commander Ladestation nicht für Zwecke, die nicht im Abschnitt Produktbeschreibung beschrieben sind. -
Seite 38: Wartung
Wartung Ergreifen Sie einige Vorsichtsmaßnahmen, um eine korrekte Wartung sicherzustellen: • Innerhalb der Wallbox-Ladestation gibt es keine Teile, die der Benutzer warten muss. Nur ein qualifizierter Elektriker darf die Wallbox-Ladestation öffnen und verändern. • Vergewissern Sie sich, dass die Stromversorgung ausgeschaltet ist, bevor Sie mit der Reinigung der Ladestation beginnen. - Seite 39 Sommaire Recommandations de sécurité Mentions légales Consignes de sécurité Description du produit Consignes d'installation Protection électrique Dimensions et positionnement du dispositif Perceuse Montage Prise en main Guide de l'utilisateur Entretien Garantie limitée Réparation...
-
Seite 40: Recommandations De Sécurité
Wallbox. Tout dommage résultant de telles actions ne sera pas couvert par la garantie. L'installation du dispositif Wallbox doit être effectuée par un électricien qualifié, conformément aux réglementations en vigueur. Les informations contenues dans le présent Guide d'installation ne dégagent pas l'utilisateur de son obligation de respecter toutes les normes et règles ou... -
Seite 41: Description Du Produit
La plateforme myWallbox vous permet de contrôler la consommation d'énergie, de consulter l'historique des charges et de planifier des sessions de charge. Vous avez même la possibilité de configurer votre Wallbox pour qu'il charge à l'heure la plus wrentable de la journée. -
Seite 42: Spécifications Générales
Wi-Fi / Ethernet / Bluetooth Identification de l'utilisateur Code PIN / Application Wallbox / Portail myWallbox Interface utilisateur Écran tactile 7” / Application Wallbox / Portail myWallbox Informations sur l'état du chargeur Informations sur l'écran / Application Wallbox / Portail myWallbox Fonctionnalités incluses Power Sharing Smart Fonctionnalités facultatives... -
Seite 43: Informations Sur Le Produit
• Pièces de montage • 4 bouchons en caoutchouc • Gabarit de perçage • Outil d'ouverture (I-1) Les outils suivants sont nécessaires au montage de votre Wallbox : Outils requis • Tournevis cruciforme • Perceuse + foret de 8 mm • Pince coupante ou coupe-câbles •... -
Seite 44: Consignes D'installation
• La connexion de l'alimentation électrique doit être conforme aux normes et lois en vigueur en matière de câblage et d'infrastructure des bâtiments. • Le chargeur Wallbox doit être relié en permanence à la mise à la terre électrique de l'installation. • Avant d'installer ou de nettoyer votre Wallbox, assurez-vous que l'alimentation électrique est coupée et que le système n'est pas sous tension. -
Seite 45: Dimensions Et Positionnement Du Dispositif
• Une surface de montage d'au moins 250 x 15 mm (hauteur par largeur) (I-2) est requise pour installer la borne de recharge Wallbox. • Lors de l'installation de la Wallbox, le câble 150 mm 150 mm doit facilement pouvoir atteindre la prise du véhicule. -
Seite 46: Connexion Électrique
Utilisez toujours des câbles standard pouvant conduire la charge de courant configurée au niveau du sélecteur d'intensité. Dans le cas où votre Wallbox utilise l'entrée arrière, suivez les étapes décrites à la section 3-A. Sinon, allez à la section 3-B. - Seite 47 L1 (circuit de courant) Les couleurs présentées ne sont pas soumises aux normes internationales. Veillez toujours à ce N (neutre) que le branchement soit correct. Dans le cas où le Mise à la terre de système de mise à la terre comporte un schéma IT, protection suivez les étapes de configuration figurant section 6.
-
Seite 48: Fermeture Du Dispositif
Dans le cas où il est nécessaire de rouvrir le dispositif, utilisez uniquement l'outil (I-1) fourni pour cette procédure dans l'emballage de la Wallbox. L'utilisation de tout autre outil peut endommager le chargeur qui, dans ce cas, ne serait pas couvert par la garantie du produit. -
Seite 49: Prise En Main
à utiliser votre Wallbox Commander : • N'utilisez pas votre Wallbox Commander à des fins non décrites dans la section Description du produit. • N'ouvrez jamais le couvercle de votre chargeur lorsqu'il est branché à la prise d'alimentation. -
Seite 50: Entretien
Entretien Prenez des précautions pour assurer un entretien approprié : • Votre Wallbox ne contient pas de pièces dont l'entretien est à la portée de l'utilisateur. Seul un électricien qualifié peut ouvrir et modifier votre Wallbox. • Assurez-vous que l'alimentation est coupée avant de procéder au nettoyage de votre chargeur. - Seite 51 Inhoud Veiligheidsaanbevelingen Wettelijke kennisgeving Veiligheidsinstructies Productomschrijving Installatie-instructies Elektrische bescherming Afmetingen en plaatsing van het apparaat Boor Montage Opstarten Gebruikershandleiding Onderhoud Beperkte garantie Service...
-
Seite 52: Veiligheidsaanbevelingen
De Wallbox-lader is ontworpen, ontwikkeld en geproduceerd om te voldoen aan de vereisten, veiligheidsmaatregelen en normen van de richtlijnen in de conformiteitsverklaring. -
Seite 53: Productomschrijving
Via het myWallbox-platform kunt u het energieverbruik controleren, de laadgeschiedenis bekijken en laadsessies plannen. U hebt zelfs de optie om uw Wallbox zo te configureren dat deze op het goedkoopste moment van de dag gaat laden. -
Seite 54: Algemene Specificaties
Gebruikersinterface en communicatie Connectiviteit Wi-Fi / Ethernet / Bluetooth Gebruikersidentificatie Pincode / Wallbox-app / myWallbox-portal Gebruikersinterface 7-inch touchscreen / Wallbox-app / myWallbox-portal Statusinformatie lader Scherminformatie / Wallbox-app / myWallbox-portal Inbegrepen functies Power Sharing Smart Optionele functies 3G/4G-connectiviteit / Power Boost [1] Alleen beschikbaar voor type 2 3P-opladers. -
Seite 55: Productinformatie
• 1x RutaSeal®-afdichting • Montage-onderdelen • 4x rubberen stoppers • Boorsjabloon • Openingsgereedschap (I-1) Voor de montage van uw Wallbox is het volgende gereedschap nodig: Benodigd gereedschap • Kruiskopschroevendraaier • Boormachine en boor van 8 mm • Kniptang of kabeltang •... -
Seite 56: Installatie-Instructies
• De Wallbox-lader moet permanent worden aangesloten op de elektrische aarding van de installatie. • Voordat u uw Wallbox installeert of schoonmaakt, moet u controleren of de stroomtoevoer is uitgeschakeld en er geen stroom in het systeem aanwezig is. -
Seite 57: Afmetingen En Plaatsing Van Het Apparaat
*tussen 1,30 m en 1,70 m boven de grond andere technische installaties in acht nemen. Een correcte installatie is absoluut noodzakelijk en valt buiten de verantwoordelijkheid van Wallbox. Er is een installatievideo beschikbaar op https://wallbox.com/ Boor •... -
Seite 58: Elektrische Aansluiting
Gebruik altijd standaardkabels die de stroomsterkte kunnen geleiden die met de keuzeschakelaar voor de stroomsterkte is ingesteld. Als bij uw Wallbox de achteringang wordt gebruikt, volg dan de stappen in sectie 3-A. Ga anders naar sectie 3-B. 3-A. Achteraansluiting Stap 3-A.1: Aan de achterkant van uw Wallbox bevindt zich een ruimte met een dunne wand; gebruik een kniptang of ander scherp gereedschap om een inkeping te maken voor het doorvoeren van de kabel. - Seite 59 De getoonde kleuren zijn niet onderworpen aan L1 (stroomdraad) internationale normen. Controleer altijd de juiste N (neutrale lijn) aansluiting. Als het aardingssysteem IT is, volg dan de configuratiestappen in 6. Configuratie van het IT- Beschermende netwerkgedeelte. aarde 1. Schroef I-5.2: Eenfasige opstelling (1P) 2.
- Seite 60 Als het nodig is om het apparaat opnieuw te openen, gebruik dan alleen het gereedschap (I- 1) dat voor deze procedure in de doos van de Wallbox is meegeleverd. Het gebruik van ander gereedschap of andere hulpmiddelen kan de lader beschadigen. In dat geval kan geen beroep worden gedaan op de garantie.
-
Seite 61: Opstarten
Installatieopties. Opstarten Zodra het montageproces is voltooid, is uw Wallbox Commander klaar voor gebruik. Lees de onderstaande informatie echter eerst uitvoerig door voordat u uw Wallbox Commander in gebruik neemt: • Gebruik uw Wallbox Commander niet voor doeleinden die niet worden beschreven in het gedeelte Productomschrijving. -
Seite 62: Onderhoud
Als u van mening bent dat uw product defect is, neem dan contact op met Wallbox voor instructies over waar u het product voor reparatie naartoe moet sturen of brengen. - Seite 63 Indice Raccomandazioni di sicurezza Nota legale Istruzioni di sicurezza Descrizione del prodotto Istruzioni di installazione Protezione elettrica Dimensioni e posizionamento del dispositivo Foratura Montaggio Avvio Guida dell'utente Manutenzione Garanzia limitata Servizio...
-
Seite 64: Raccomandazioni Di Sicurezza
Le informazioni fornite in questa Guida per l'installazione non sollevano l'utente dalla responsabilità di seguire tutte le norme e gli standard o le normative locali, ove applicabili. Il caricabatterie Wallbox è stato progettato, sviluppato e realizzato per soddisfare i requisiti, le disposizioni di sicurezza e le norme secondo le direttive presentate nella dichiarazione di conformità. -
Seite 65: Descrizione Del Prodotto
Attraverso la piattaforma myWallbox si può monitorare il consumo energetico, visualizzare la cronologia di ricarica e programmare le sessioni di ricarica. Hai anche la possibilità di configurare il tuo Wallbox in modo che si ricarichi al momento più conveniente della giornata. -
Seite 66: Specifiche Generali
Wi-Fi / Ethernet / Bluetooth Identificazione utente Codice PIN / App Wallbox / Portale myWallbox Interfaccia utente Schermo touch screen da 7” / App Wallbox / Portale myWallbox Informazioni sullo stato del caricatore Informazioni a schermo / App Wallbox / Portale myWallbox Funzioni incluse... -
Seite 67: Informazioni Sul Prodotto
• Parti di montaggio • 4 tappi in gomma • Dima di foratura • Strumento di apertura (I-1) Per montare la Wallbox sono necessari i seguenti strumenti: Strumenti necessari • Cacciavite Phillips • Trapano con punta da 8 mm • Tagliacavi o tagliacavi da parete •... -
Seite 68: Istruzioni Di Installazione
• Il caricabatterie Wallbox deve essere collegato permanentemente alla presa elettrica a terra dell'impianto. • Prima di installare o pulire la Wallbox assicurarsi che l'alimentazione sia disattivata e che non ci sia corrente in circolo nel sistema. -
Seite 69: Dimensioni E Posizionamento Del Dispositivo
*tra 1,30 m e 1,70 m dal suolo tecniche. Una corretta installazione è assolutamente indispensabile ed esula dalla responsabilità di Wallbox. Video di installazione disponibile all'indirizzo https://wallbox.com/ Foratura • Utilizzare la dima di foratura come guida per contrassegnare il punto delle tre viti di ancoraggio alla parete. -
Seite 70: Collegamento Elettrico
3. Collegamento elettrico Utilizzare sempre cavi standard in grado di veicolare la corrente impostata nel selettore di corrente. Nel caso in cui la Wallbox utilizzi l'ingresso posteriore, seguire i passaggi nella sezione 3-A. Altrimenti, passare alla sezione 3-B. 3-A. Collegamento posteriore Passaggio 3-A.1: Nella parte posteriore della Wallbox è... - Seite 71 I colori mostrati non sono soggetti agli standard L1 (Linea della corrente) internazionali. Verificare sempre corretto N (Linea neutra) collegamento. Nel caso in cui l'impianto a terra sia di tipo informatico seguire i passaggi di configurazione Messa a terra al punto 6. Sezione Configurazione della rete IT. protettiva 1.
- Seite 72 Nel caso in cui sia necessario riaprire il dispositivo, utilizzare solo lo strumento (I-1) fornito per questa procedura e incluso nella Wallbox. L'utilizzo di qualsiasi altro strumento o utensile può danneggiare il caricabatterie, che in questo caso non risulterà più coperto dalla garanzia del prodotto.
-
Seite 73: Avvio
Una volta completato il processo di assemblaggio, Wallbox Commander è pronto per essere utilizzato. Tuttavia, si prega di consultare attentamente le informazioni di seguito prima di iniziare a utilizzare Wallbox Commander: • Non utilizzare Wallbox Commander per scopi non riportati nella sezione Descrizione del prodotto. -
Seite 74: Manutenzione
• Assicurarsi che la corrente sia disattivata prima di pulire il caricabatterie. • Se si desidera pulire la Wallbox, consigliamo l'utilizzo di un panno morbido, asciutto o umido. Non utilizzare uno spray o un flusso d'acqua diretto per pulire il caricabatterie Wallbox. - Seite 75 Innhold Sikkerhetsanbefalinger Juridisk merknad Sikkerhetsinstruksjoner Produktbeskrivelse Installasjonsinstruksjoner Elektrisk vern Enhetens dimensjoner og plassering Boring Montering Oppstart Brukerveiledning Vedlikehold Begrenset garanti Service...
-
Seite 76: Sikkerhetsanbefalinger
Hvis sikkerhetsinformasjonen og instruksjonene som er angitt i denne håndboken og på selve enheten ikke følges, kan dette føre til elektrisk støt, brann og/eller alvorlige skader samt skader på kjøretøyet eller på Wallbox- enheten. Skader som skyldes slike handlinger dekkes ikke av garantien. Installasjon av Wallbox-enheten må... -
Seite 77: Produktbeskrivelse
å lade kjøretøyet ditt på. Egnet til installasjon i private garasjer, fellesparkeringer og firmaparkeringer. Gjennom myWallbox-plattformen kan du overvåke strømforbruk, se ladehistorikken og programmere ladeøkter. Det er til og med mulig å konfigurere din Wallbox slik at opplading skjer på den mest kostnadseffektive tiden av døgnet. -
Seite 78: Generelle Spesifikasjoner
Brukergrensesnitt og kommunikasjon Tilkobling Wi-Fi / Ethernet / Bluetooth Brukeridentifikasjon PIN-kode / Wallbox App / myWallbox Portal Brukergrensesnitt Berøringsskjerm på 7" / Wallbox App / myWallbox Portal Laderstatusinformasjon Skjerminformasjon / Wallbox App / myWallbox Portal Inkluderte funksjoner Power Sharing Smart Valgfrie funksjoner 3G/4G-tilkobling / Power Boost [1] Kun tilgjengelig for 3P-ladere av type 2. -
Seite 79: Nødvendig Verktøy
• 1x RutaSeal®-forsegling • Monteringsdeler • 4x gummistoppere • Boremal • Åpningsverktøy (I-1) Du trenger følgende verktøy for å montere Wallbox: Nødvendig verktøy • Phillips-skrutrekker • Drill samt en drillbit på 8 mm • Kutter eller veggkabelkutter • Torx-skrue, T9 •... -
Seite 80: Installasjonsinstruksjoner
• Wallbox-laderen må ha en permanent elektrisk jordtilkobling. • Før du installerer eller rengjør Wallbox, sørg for at strømtilførselen er frakoblet og at det ikke er strøm i systemet. • Laderen må installeres på et sted med tilstrekkelig ventilasjon, for å sikre at den holdes kjølig. -
Seite 81: Enhetens Dimensjoner Og Plassering
* mellom 1,30 m og 1,70 m over bakkenivå Det er helt avgjørende at installasjonen gjøres riktig, og dette har ikke Wallbox noe ansvar for. Installasjonsvideo er tilgjengelig på https://wallbox.com/ Boring • Bruk boremalen som rettledning for å markere hvor de tre festeskruene skal sitte på veggen. Vær spesielt nøye med å... - Seite 82 3. Strømtilkobling Bruk alltid standardledninger som kan føre strømmen som er innstilt i strømvelgeren. Hvis din Wallbox bruker den bakre inngangen, følg trinnene i avsnitt 3-A. Hvis ikke, gå til avsnitt 3-B. 3-A. Tilkobling bak Trinn 3-A.1: Bak på Wallboxen finnes et område der veggen er tynnere; bruk en kutter eller et annet skarpt verktøy og skjær et hull der ledningen kan føres inn.
- Seite 83 Fargene som vises er ikke underlagt internasjonale L1 (strømledning) standarder. Kontroller alltid koblingene N (nøytralledning) er riktige. Hvis jordingssystemet er IT, følg konfigurasjonstrinnene i 6. Konfigurering for IT-nett- Jording avsnittet. I-5.2: Enfaset oppsett (1P) 1. Skrue 2. Skrue N (nøytralledning) I-5.
- Seite 84 Trinn 5.3: Fest dekslet ved å stramme Torx-skruen. Hvis enheten må åpnes igjen, bruk kun verktøyet (I-1) som er ment for dette formålet og som følger med i Wallbox-esken. Bruk av ethvert annet verktøy eller metoder kan skade laderen, og dette er ikke dekket av garantien.
-
Seite 85: Oppstart
Oppstart Etter at monteringsprosessen er utført, er Wallbox Commander klar til bruk. Imidlertid bør du gå gjennom informasjonen nedenfor i detalj før du begynner å bruke Wallbox Commander: • Ikke bruk Wallbox Commander til formål som ikke er beskrevet i Produktbeskrivelse-avsnittet. -
Seite 86: Vedlikehold
• Vær sikker på at strømtilførselen er slått av før du begynner renhold av laderen din. • Hvis du ønsker å rengjøre Wallbox, anbefaler vi at du bruker en myk klut som er tørr eller fuktig. Ikke bruk noen slags spray eller direkte vannsprut for å rengjøre Wallbox-laderen. - Seite 87 Innehåll Säkerhetsrekommendationer Juridiskt meddelande Säkerhetsinstruktioner Produktbeskrivning Installationsinstruktioner Elektriskt skydd Enhetens mått och placering Borr Montering Uppstart Bruksanvisning Underhåll Begränsad garanti Service...
-
Seite 88: Säkerhetsrekommendationer
Detta dokument är avsett att användas som referensguide för installation och drift av laddaren. Produktbilderna som visas är endast för illustrativa ändamål och behöver inte vara en exakt återgivning av produkten. Wallbox förbehåller sig rätten att göra ändringar i specifikationer och processer för produkten och dokumentationen när som helst utan föregående meddelande. -
Seite 89: Produktbeskrivning
Lämplig för installation i privata garage och på offentliga parkeringar eller företagsparkeringar. Via myWallbox-plattformen kan du övervaka energiförbrukningen, se laddningshistorik och schemalägga laddningssessioner. Du kan även konfigurera din Wallbox så att den laddar vid den mest kostnadseffektiva tiden på dagen. -
Seite 90: Allmänna Specifikationer
Användargränssnitt och kommunikation Anslutningar Wifi / Ethernet / Bluetooth Användaridentifiering PIN-kod / Wallbox-app / myWallbox-portal Användargränssnitt 7-tums pekskärm / Wallbox-app / myWallbox-portal Information om laddarens status Skärminformation / Wallbox-app / myWallbox-portal Inkluderade funktioner Power Sharing Smart Tillvalsfunktioner 3G/4G-anslutning / Power Boost [1] Endast tillgänglig för typ 2 3P-laddare. - Seite 91 • 1 st RutaSeal®-tätning • Monteringsdelar • 4 st gummiproppar • Borrmall • Öppningsverktyg (I-1) Följande verktyg krävs för att montera din Wallbox: Verktyg som krävs • Phillips skruvdragare • Borrmaskin plus 8 mm borr • Kniv eller väggkabelskniv • Torx T9 •...
-
Seite 92: Installationsinstruktioner
• Wallbox-laddaren måste vara permanent ansluten till installationens elektriska jordkabel. • Innan du installerar eller rengör din Wallbox måste du se till att strömförsörjningen är avstängd och att det inte finns någon ström i systemet. • Laddaren måste installeras på en tillräckligt ventilerad plats för att säkerställa att den förblir sval. -
Seite 93: Enhetens Mått Och Placering
Följande försiktighetsåtgärder är obligatoriska. • En monteringsyta på minst 250 x 150 mm (höjd och bredd) (I-2) krävs för Wallbox laddningsstation. • Vid montering av Wallbox ska kabeln enkelt nå 150 mm 150 mm fordonets inlopp. - Seite 94 Om din Wallbox använder den bakre ingången följer du stegen i avsnitt 3-A. Annars går du till avsnitt 3-B. 3-A. Anslutning bak Steg 3-A.1: På baksidan av din Wallbox finns en yta med en tunnare vägg. Använd en kniv eller ett vasst verktyg och gör ett snitt för att komma in i kabeln.
- Seite 95 De färger som visas följer inte internationella L1 (strömkabel) standarder. Kontrollera alltid rätt anslutning. N (neutral kabel) I händelse av att jordningssystemet är IT ska du följa konfigurationsstegen i 6. Konfigurera IT- Skyddsjord nätverkssektionen. 1. Skruv I-5.2: Enfasinstallation (1P) 2. Skruv N (neutral kabel) I-5.
- Seite 96 Om enheten skulle behöva öppnas igen använder du bara verktyget (I-1) du använde för denna procedur och som följde med i Wallbox-förpackningen. Användning av något annat verktyg eller sätt kan skada laddaren, vilket i detta fall inte täcks av produktgarantin.
-
Seite 97: Uppstart
Uppstart När monteringsprocessen är slutförd är din Wallbox Commander klar att användas. Läs dock igenom informationen nedan i detalj innan du börjar använda din Wallbox Commander: • Använd inte din Wallbox Commander för ändamål som inte beskrivs i avsnittet Produktbeskrivning. -
Seite 98: Underhåll
är i tillägg till, de obligatoriska lagstadgade rättigheter som gäller för försäljning av produkten till dig. Om du misstänker att din produkt är felaktig ska du kontakta Wallbox för instruktioner om vart du ska skicka eller ta med den för reparation. - Seite 100 www.wallbox.com...
