Wallbox COMMANDER Installationsanleitung Seite 59

De getoonde kleuren zijn niet onderworpen aan
internationale normen. Controleer altijd de juiste
aansluiting. Als het aardingssysteem IT is, volg dan
de configuratiestappen in 6. Configuratie van het IT-
netwerkgedeelte.
Indien het voedingsschema geen neutrale draadaansluiting heeft met een spanning lager dan 145 V, volg dan
de volgende configuratiestappen:

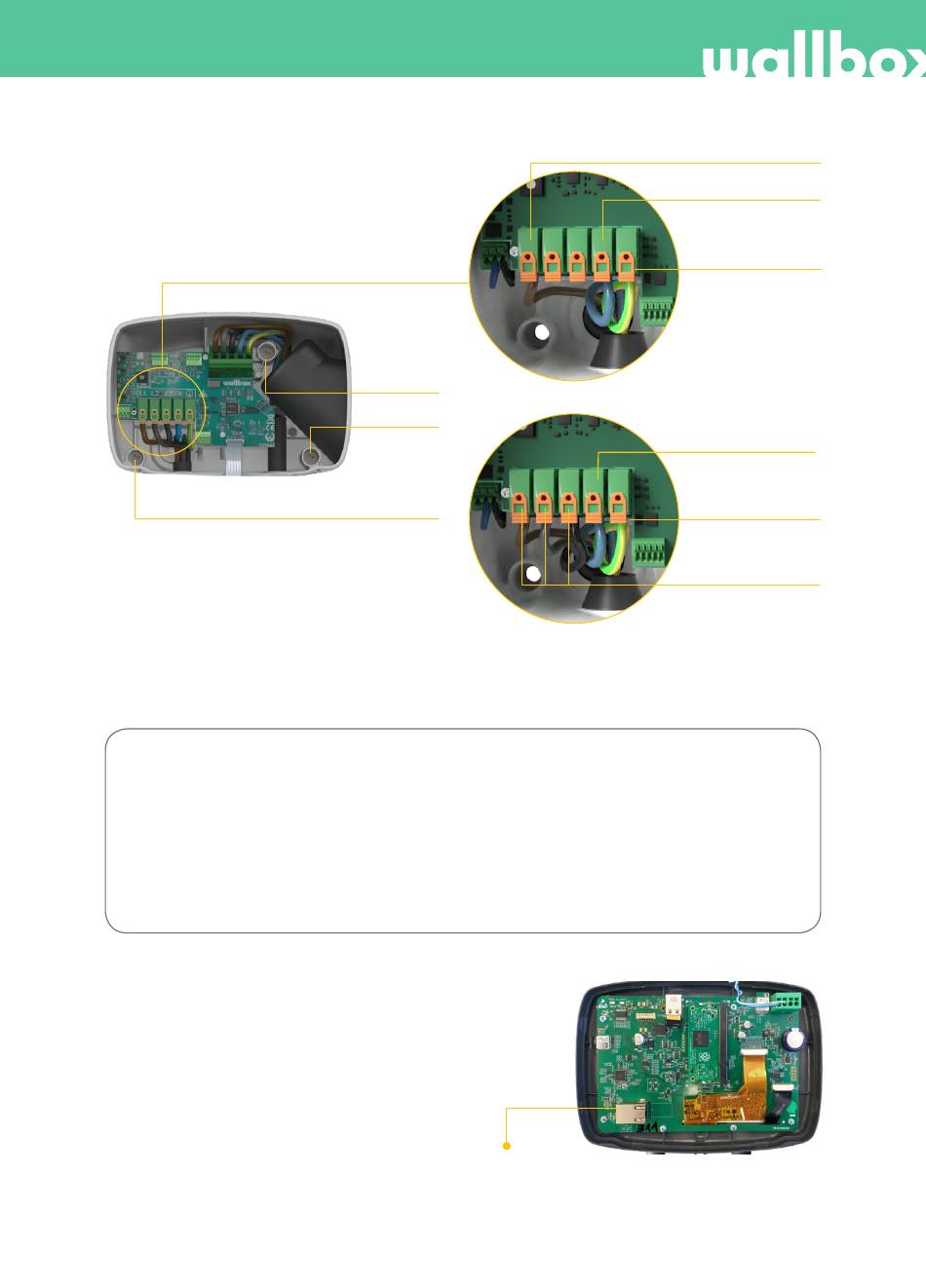

Tweefasige opstelling (2P)
Van links naar rechts:
L1 (stroomdraad)
N (stroomdraad)
Beschermende aarde
4. Ethernet-aansluiting (I-6)
De lader kan worden aangesloten op internet
via een ingebouwde Ethernet-poort die op de
modulebehuizing is geïnstalleerd.
Stap 4.1: Steek de Ethernet-kabel door de bus.
Stap 4.2: Sluit de kabel aan op de Ethernet-poort.
1. Schroef
2. Schroef
I-5. 1
3. Schroef
I-6: Ethernet-poort
L1 (stroomdraad)
N (neutrale lijn)
Beschermende
aarde
I-5.2: Eenfasige opstelling (1P)
N (neutrale lijn)
Beschermende
aarde
L1, L2, L3
(stroomdraden)
I-5.3: Driefasige opstelling (3P)
59
