Hisense RL423N4CW2 Benutzerhandbuch Seite 39

Ⅱ
Ⅳ

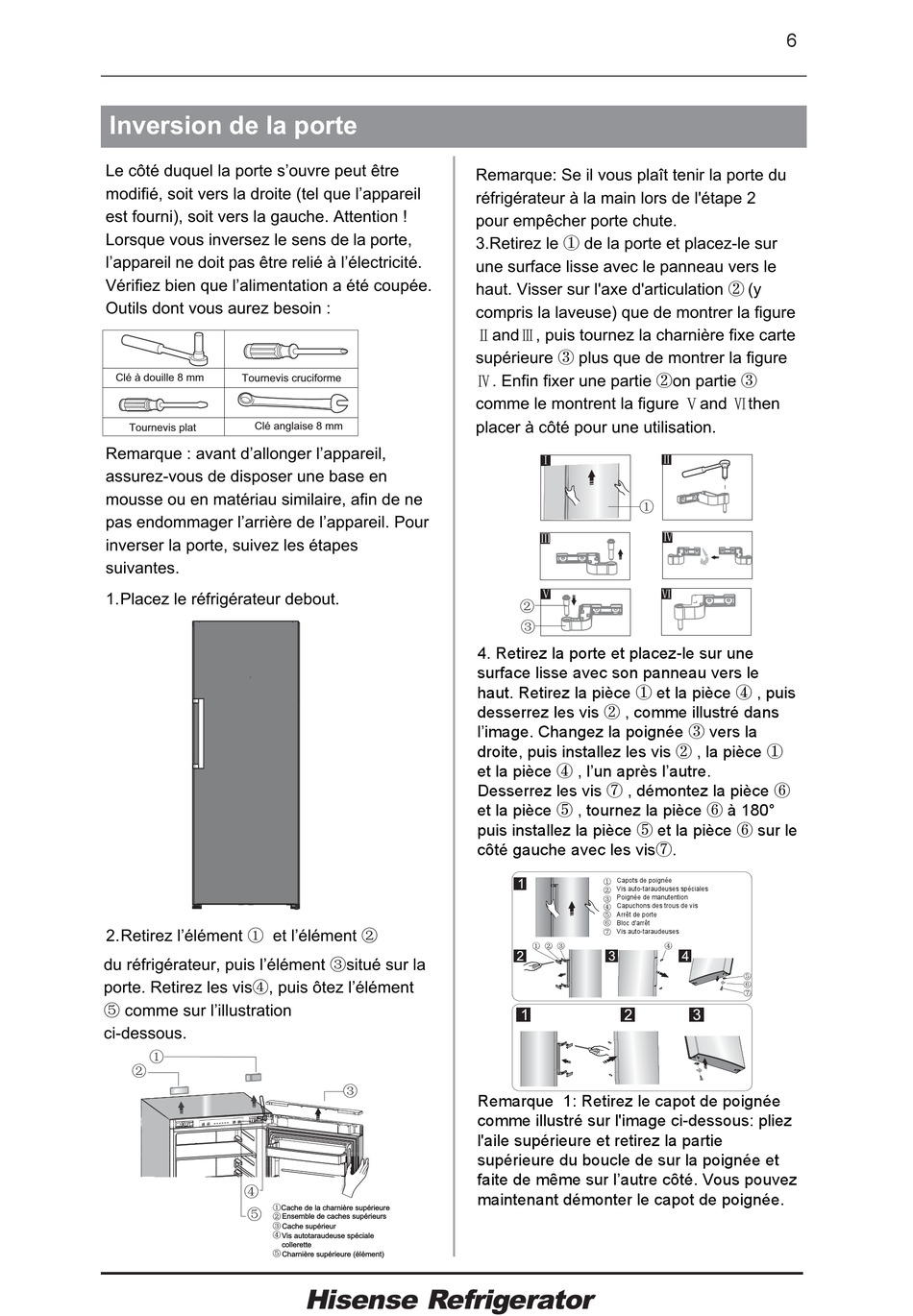

4. Retirez la porte et placez-le sur une
surface lisse avec son panneau vers le
haut. Retirez la pièce ① et la pièce ④ , puis
desserrez les vis ② , comme illustré dans
l'image. Changez la poignée ③ vers la
droite, puis installez les vis ② , la pièce ①
et la pièce ④ , l'un après l'autre.
Desserrez les vis ⑦ , démontez la pièce ⑥
et la pièce ⑤ , tournez la pièce ⑥ à 180°
puis installez la pièce ⑤ et la pièce ⑥ sur le
côté gauche avec les vis⑦.
Remarque 1: Retirez le capot de poignée
comme illustré sur l'image ci-dessous: pliez
l'aile supérieure et retirez la partie
supérieure du boucle de sur la poignée et
faite de même sur l'autre côté. Vous pouvez
maintenant démonter le capot de poignée.
Hisense Refrigerator
①
Ⅲ
③
②
Ⅴ
Capots de poignée
Vis auto-taraudeuses spéciales
Poignée de manutention
Capuchons des trous de vis
Arrêt de porte
Bloc d'arrêt
Vis auto-taraudeuses
6
②
③
Ⅵ
