AutoView Commander Installations- und Bedienungsanleitung
4. Legen Sie das erste Eingangskabel (25-poliger "D"-Stecker an einem
5. Legen Sie das nächste Eingangskabel zurecht, und wiederholen Sie

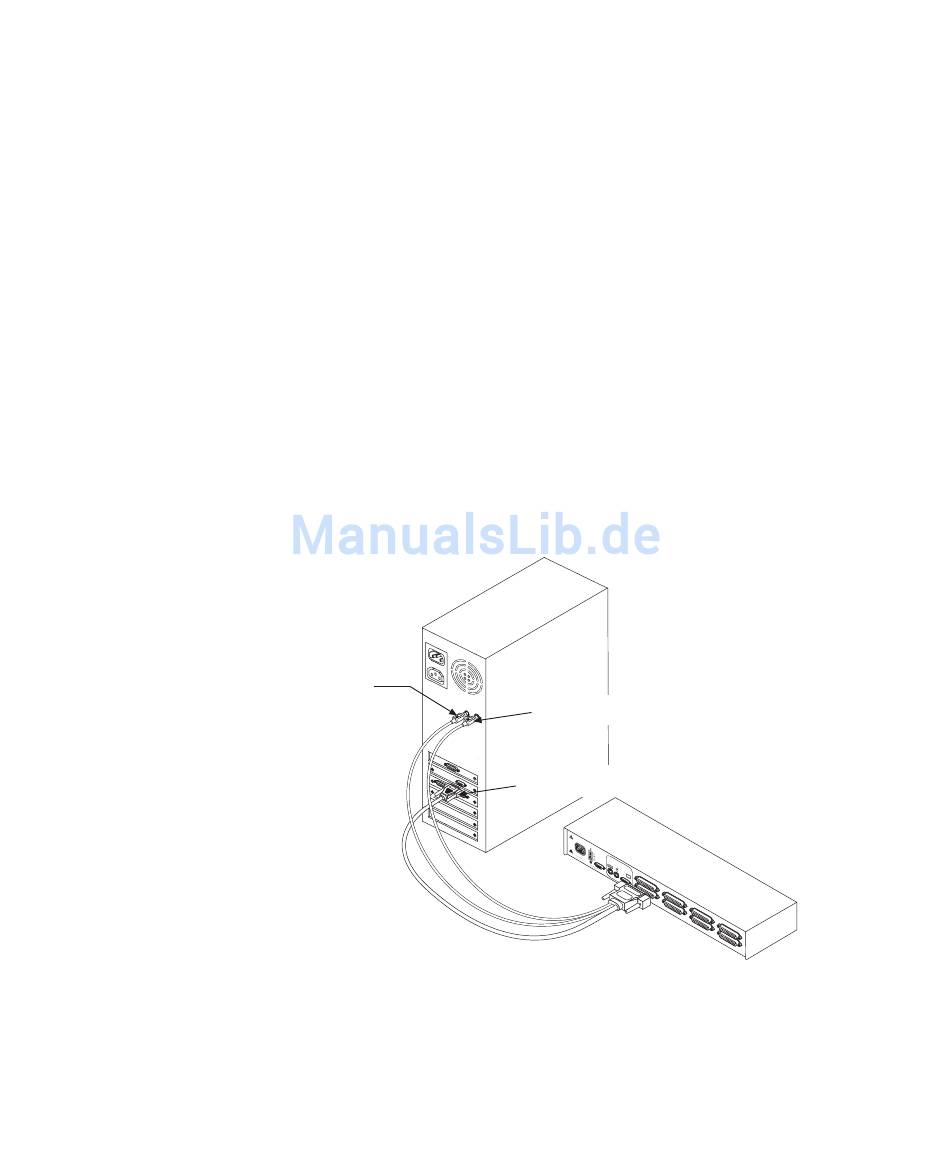

Anschließen von Rechnern an das AutoView-Gerät
Ende) zurecht, und stecken Sie es in einen der mit Buchstaben
gekennzeichneten Kanalanschlüsse an der Rückwand des AutoView
ein. Das andere Ende des Eingangskabels hat fünf Stecker: einen 15-
poligen "HDD"-Stecker für den Videomonitor, einen 5-poligen DIN/6-
poligen miniDIN-Stecker für einen AT- oder PS/2-Tastaturanschluß
und einen 9-poligen seriellen/6-poligen miniDIN-Stecker für einen
seriellen oder PS/2-Maus-Anschluß. Der PS/2-Mausstecker ist durch
einen gelben Streifen oder ein Maussymbol gekennzeichnet.
Verwenden Sie nur die für Ihren PC geeigneten Tastatur-
und Mausstecker, und schließen Sie die anderen nicht an.
Schließen Sie diese Stecker an die entsprechenden Anschlüsse an
Ihrem Rechner an.
MAUSANSCHLUß
Schritt 4, bis alle Rechner ordnungsgemäß an das AutoView-Gerät
angeschlossen sind.
TASTATURANSCHLUß
VIDEOANSCHLUß
10
0-
24
0V
US
ER
H
G
6
F
E
D
C
B
MA
A
DE
IN
US
A
