Bedienungsanleitung
KAPITEL 3
ELEKTRISCHER
ANSCHLUSS
Feuchte-Temperatur-Fühler KWL-FTF
Umgebungstemperatur
Messbereich Feuchte
Messbereich Temperatur
Belastbarkeit Analogausgänge
Kabelquerschnitt Federzugklemme

3.0 Elektrischer Anschluss

3.1 Gehäuse öffnen

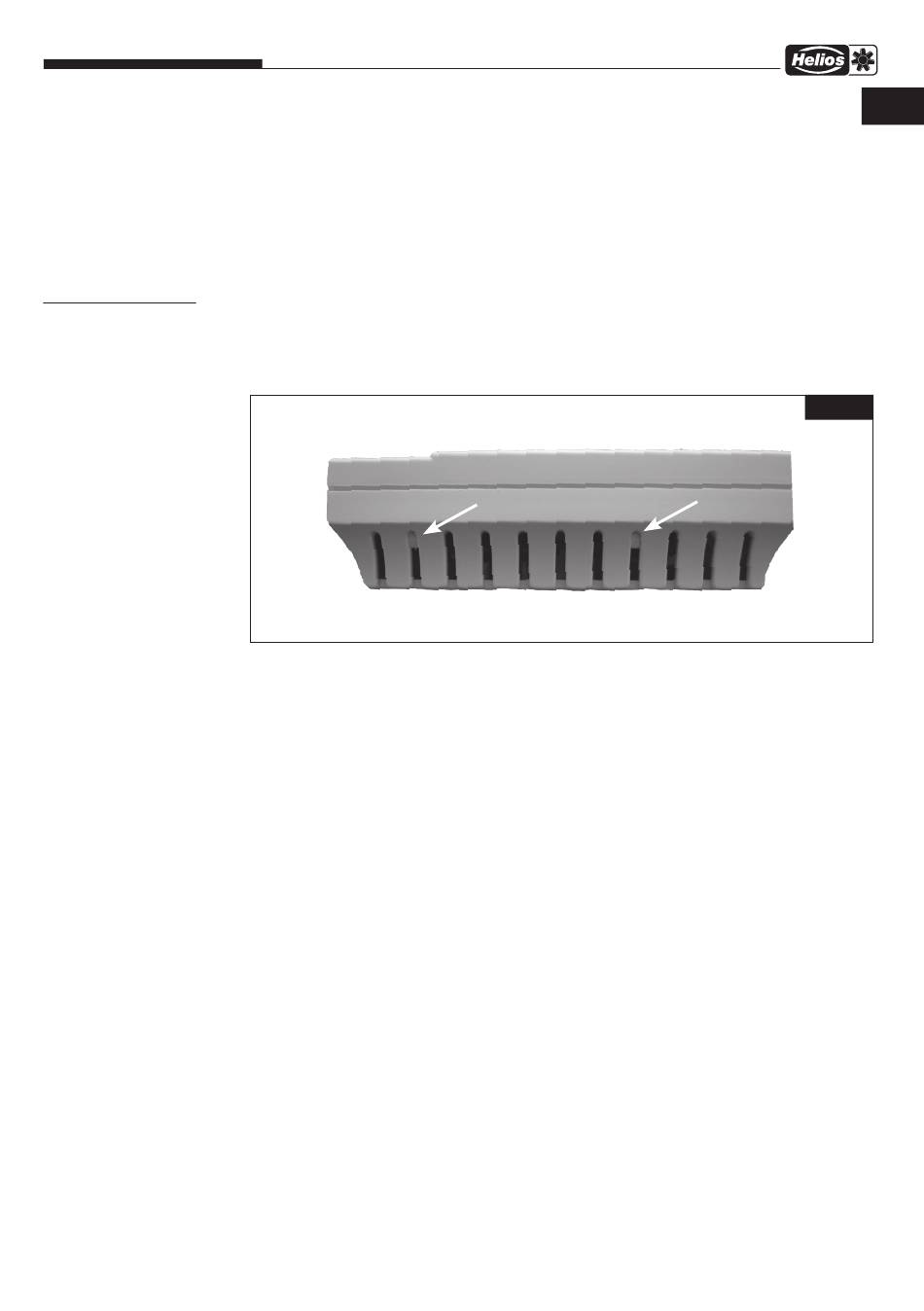

Schnapphaken nach innen drücken (s. Abb. 1).
Im Deckel des Gehäuses befindet sich die Elektronik des Mischgas-Fühlers.
Beim späteren Zusammenbau die Schnapphaken auf einer Seite des Gehäuseunterteils
einhaken und das Gehäuse einrasten.
3.2 Anschluss einer externen Spannungsversorgung und Verwendung von den Analog-
ausgängen (bspw. bei AIR1-Lüftungsgeräten)
3.2.1 Externe Spannungsversorgung
– Jumper 2 nach unten auf Spannungsversorgung extern setzen (s. Schaltplan SS-1074).
– Anschluss über die Push-Klemmen (24 V~) an eine geeignete Spannungsversorgung.
Zu beachten:
Spannungsbereich DC
Spannungsbereich AC
Nennstrom bei 24 V DC im Ruhezustand
Bei Anschluss an ein AIR1-Lüftungsgerät, dessen Anschlussplan beachten, siehe Mon-
tage- und Betriebsvorschrift des AIR1-Lüftungsgeräts.
Die angegebenen Spannungsbereiche dürfen nicht über oder unterschritten werden. Die
Polung (+/-) ist beliebig.
3.2.2 Verwendung der Analogausgänge
Anschluss des Feuchte-Temperatur-Fühlers KWL-FTF an ein Lüftungsgerät (KWL Ge-
rät, AIR1 Gerät, Ventilator etc.), das mit einem Analogeingang (0-10 V) ausgestattet ist.
Polung beachten!
Maximale Leitungslänge zwischen Sensor und Steuerung: 50 m.
Empfohlener Leitungstyp für den Sensoranschluss: Geschirmte 6 adrige Litze (bauseits)
mit je 0,5 mm² Litzenquerschnitt. Der Schirm ist steuerungsseitig auf den GND aufzu-
legen.
Beim KWL-FTF wird neben der relativen Feuchte auch der Temperaturwert (über die
Klemmen A2 und GND) ausgegeben. Polung zu beachten!
0 - 40 °C
0 - 99 % r.F. nicht kondensierend
0 - 40 °C
max. 20 mA
Ø 0,75 mm mit Aderendhülse
Ø 1,5 mm ohne Aderendhülse
16,5 - 28 V
16,5 - 24 V
23 mA
2
DE
Abb.1
