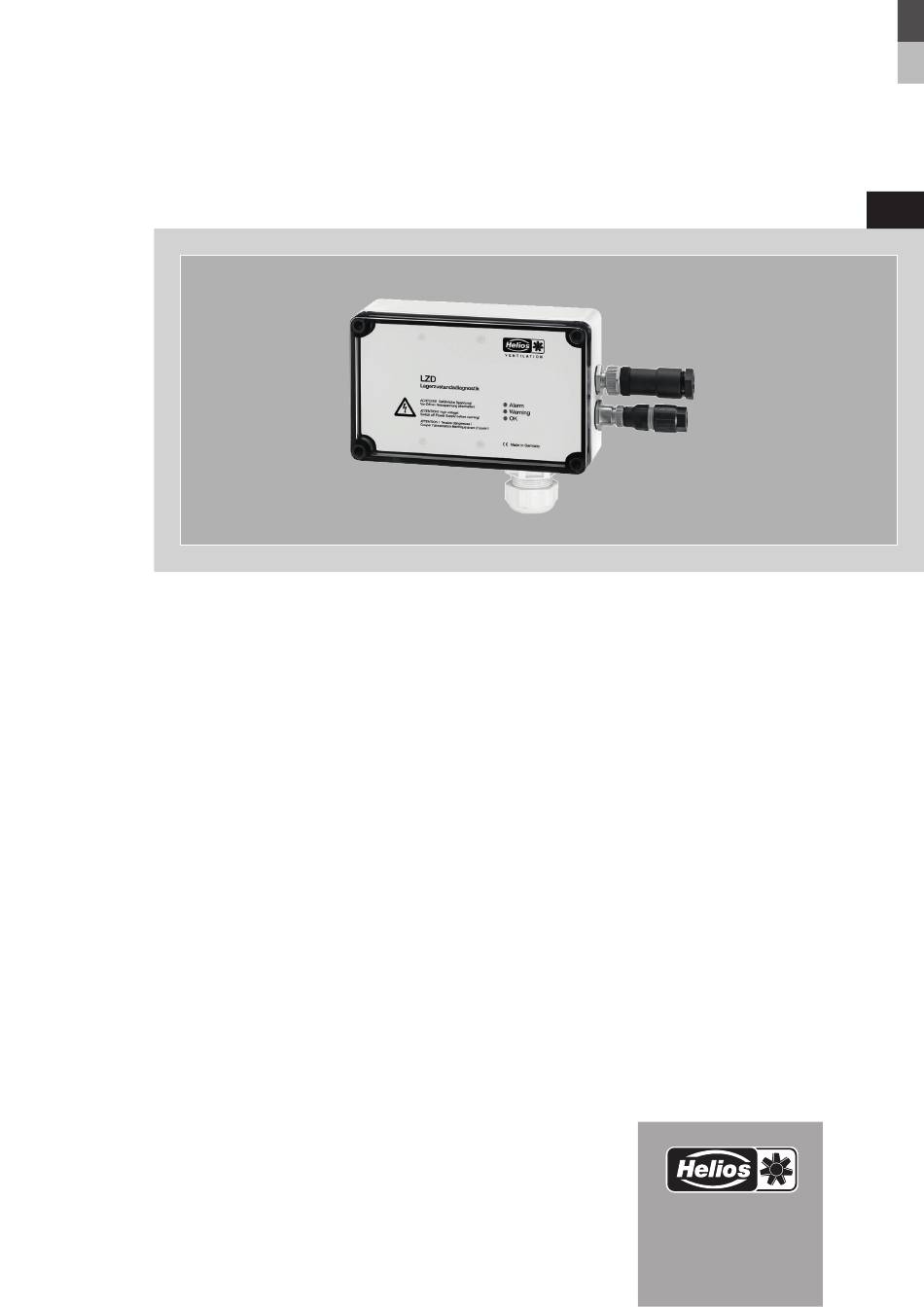

- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 85 894 Überwachungseinheit für Wälzlager Lager-Zustandsdiagnostik LZD...
- Seite 2 DEUTSCH Inhaltsverzeichnis KAPITEL 1. ALLGEMEINE HINWEISE ............Seite 1 Wichtige Informationen .
- Seite 3 Montage- und Betriebsvorschrift Lager-Zustandsdiagnostik LZD ... Wichtige Informationen KAPITEL 1 Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit sind alle nachstehenden Vorschriften genau durchzulesen und zu beachten. ALLGEMEINE HINWEISE Dieses Dokument ist Teil des Produktes und als solches zugänglich und dauerhaft aufzubewahren um einen sicheren Betrieb zu gewährleisten.
- Seite 4 Aufnahme, Kontrolle, Visualisierung und Weiterleitung des Lagerzustandes. Aufnahme der Schwingbeschleunigung und Lagertemperaturen. Die Helios Lager-Zustandsdiagnostik ist für den Anbau am/im Ventilator konzipiert und darf nur für diese Anwendung eingesetzt werden. Die Auswertung und Visualisierung der Lagerzustände erfolgt dabei mit einer einfachen optischen Zustandsanzeige grün-gelb-rot (siehe unten) am Auswertegerät, kann aber auch über ModbusRTU an das bauseitig vorhandene Netz-...
- Seite 5 Montage- und Betriebsvorschrift Lager-Zustandsdiagnostik LZD ... Installation KAPITEL 2 Es sind die in Kapitel 1.2 aufgeführten Sicherheitshinweise zu beachten! Installationsarbeiten an der Lagerüberwachungseinheit sind nur durch qualifiziertes Personal durchzuführen. INSTALLATION/MONTAGE Insbesondere sind sowohl die allgemeinen und regionalen Montage- und Sicherheitsvorschriften für Arbeiten GEFAHR an Starkstromanlagen (z.B.
- Seite 6 Montage- und Betriebsvorschrift Lager-Zustandsdiagnostik LZD ... Elektrischer Anschluss KAPITEL 3 Es sind die in Kapitel 1.2 aufgeführten Sicherheitshinweise zu beachten! - Der elektrische Anschluss, bzw. die Erstinbetriebnahme darf nur von einer autorisierten Elektrofachkraft ent- ELEKTRISCHER sprechend den Angaben in den beiliegenden Anschlussplänen ausgeführt werden. ANSCHLUSS - Die einschlägigen Normen, Sicherheitsbestimmungen (z.B.
- Seite 7 Montage- und Betriebsvorschrift Lager-Zustandsdiagnostik LZD ... Übersicht des Anschlussbereichs Abb.4 A: Netzanschluss L – N B: Modbusanschluss C: Service (RJ45) D: Beschleunigungssensoren E: PT100 Sensoren F: Adressierung G: Statusanzeige A Netzanschluss <-- L (N) 230V 50 Hz <-- N (L) B Anschluss BUS ModbusRTU Net B | Net A | GND...
- Seite 8 Montage- und Betriebsvorschrift Lager-Zustandsdiagnostik LZD ... Inbetriebnahme KAPITEL 4 Nach erfolgtem Anschluss ist die Lager-Zustandsdiagnostik sofort einsatzbereit. Es ist keine Parametrierung mehr nötig! INBETRIEBNAHME Bei Inbetriebnahme des Ventilators ist nur die Funktionalität (dauerhaftes Leuchten einer LED) von der Lager-Zustands- diagnostik zu überprüfen. –...
- Seite 9 Montage- und Betriebsvorschrift Lager-Zustandsdiagnostik LZD ... – Empfohlener Betrieb Es ist nicht erforderlich die Lager-Zustandsdiagnostik permanent eingeschaltet zu lassen. Es genügt eine Einschaltung zur Überprüfung der Lagerzustände bei wiederkehrenden Prüfungen und Wartungen. Nach dem Start des Systems ist jedoch eine komplette Warmlaufphase des zu überprüfenden Motors/der Motorlager einzuhalten, um den Beharrungs- zustand zu erreichen.
- Seite 10 Montage- und Betriebsvorschrift Lager-Zustandsdiagnostik LZD ... Anbindung an den Computer – oder Einbindung in die Gebäudeleittechnik (GLT) — Abb.5 – — – RS485 Datenleitung (max. Länge 400 m) Mind. 0,5 mm je Ader (twisted pair) - geschirmt mit zusätzlicher Schirmader (zur Mitführung ground) HINWEIS Allgemein gültige Installationshinweise für RS485-Netzwerke beachten! Technische Daten...
- Seite 11 Montage- und Betriebsvorschrift Lager-Zustandsdiagnostik LZD ... Störungsursachen KAPITEL 6 Übersicht Störungen/LED-Anzeigen STÖRUNGSURSACHEN/ WARTUNG Störung (mögliche) Ursachen Maßnahmen keine LED keine Versorgung Betriebsspannung (230V, 50 Hz) prüfen aktiv Sicherung defekt Service kontaktieren grüner LED Startsequenz Startsequenz (Default 2 Minuten) warten dauerhaft blinkend Default-Einstellungen prüfen gelbe LED Temperatur außerhalb des definierten...
