Lamtec F300K Kurzanleitung
Vorschau ausblenden
Andere Handbücher für F300K:
- Startanleitung (31 Seiten) ,
- Kurzanleitung für anwender (32 Seiten)
Verwandte Anleitungen für Lamtec F300K
Inhaltszusammenfassung für Lamtec F300K

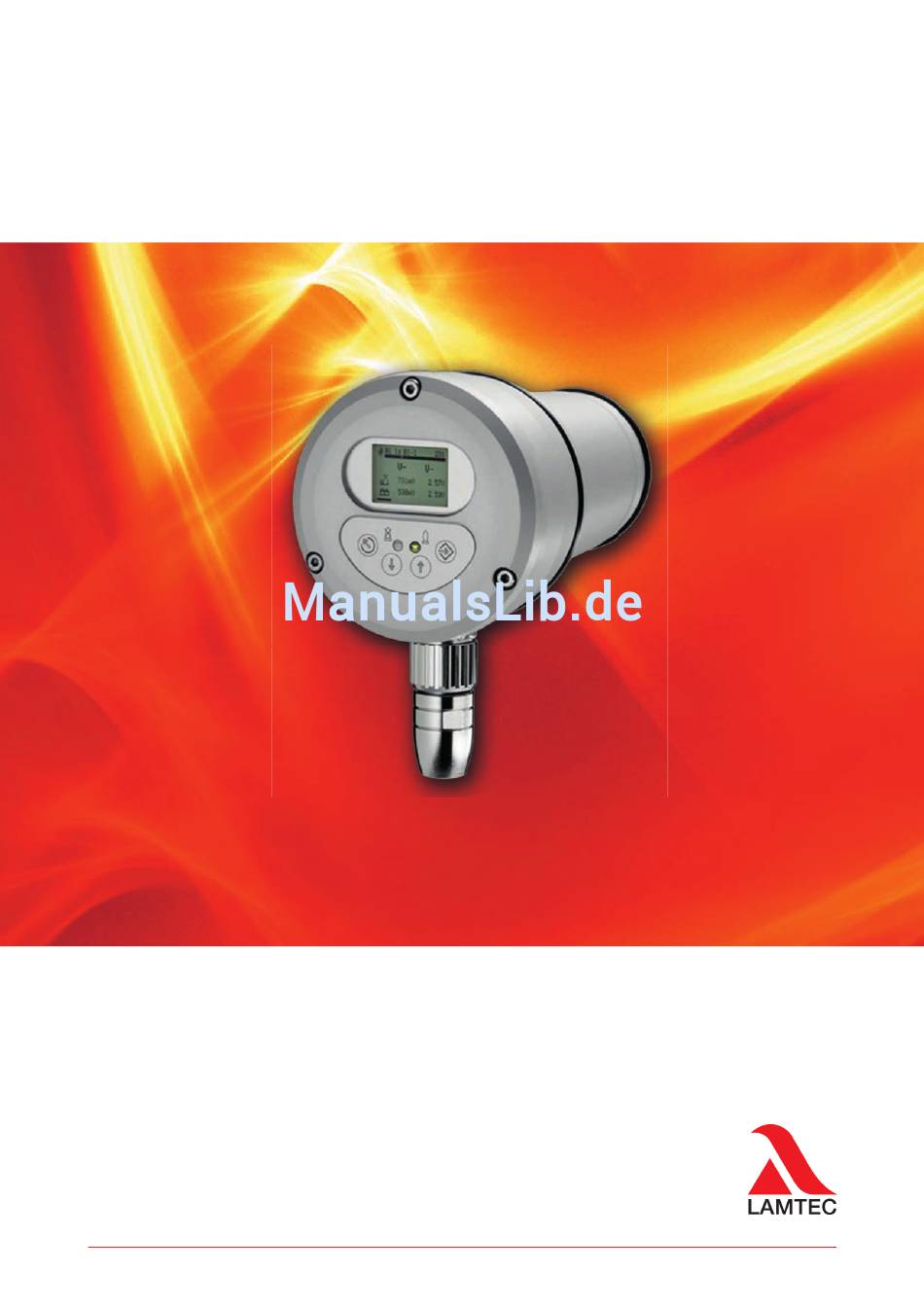

- Seite 1 Kurzanleitung für Anwender Kompaktflammenwächter F300K Sensoren und Systeme für die Feuerungstechnik www.lamtec.de...
-
Seite 3: Inhaltsverzeichnis
10.1.2 F300K-Remote-Software ........ -
Seite 4: Wichtige Hinweise Zum Handbuch
F300K. Diese Anleitung gilt für alle F300K in beliebiger Konfiguration. Die Angaben in diesem Dokument beziehen sich auf die Softwareversion des F300K V1.3.0.0 und des User Interface V1.4.0.0. Sollten Sie eine andere Softwareversion haben, kann es vor- kommen, dass einige der beschriebenen Funktionen nicht verfügbar sind oder nicht alle ver- fügbaren Funktionen beschrieben sind. -
Seite 5: Aufbewahrung Des Handbuchs
Wichtige Hinweise zum Handbuch Aufbewahrung des Handbuchs Bewahren Sie das Handbuch sowie alle zugehörigen Unterlagen sorgfältig auf. Die Anleitung ist Bestandteil des Produkts und muss für das Personal jederzeit zugänglich aufbewahrt werden. Zudem ist es wichtig, dass das Handbuch: • bei Bedarf zur Verfügung steht. -
Seite 6: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise Klassifizierung der Sicherheits- und Warnhinweise In diesem Dokument sind die nachfolgenden Symbole als wichtige Sicherheitshinweise für den Benutzer verwendet. Sie befinden sich innerhalb der Kapitel jeweils dort, wo die Informa- tion benötigt wird. Die Sicherheitshinweise, insbesondere die Warnhinweise, sind unbedingt zu beachten und zu befolgen. -
Seite 7: Produktsicherheit
Die weitere Signalverarbeitung muss in der Steuerung erfolgen, die an die jeweilige Feu- erungsanlage angepasst ist. WARNUNG! Der F300K ist eine Sicherheitseinrichtung. Eingriffe dürfen daher nur vom Fachpersonal des Herstellers oder von Personen vorgenommen werden, die in Abstimmung mit dem Hersteller festgelegt wurden. Eingriffe anderer Personen sind nicht zulässig. Insbesondere betrifft dies auch den Austausch einer defekten Sicherung. -
Seite 8: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Aufbau des F300K Optikhalter F300K-Gehäuse Deckel UI (User Interface) oder LED-Anzeige Gerätesteckverbinder Anschlusskabel Fig. 3-1 Darstellung der Bauteile des F300K... -
Seite 9: Grundvarianten
LED grün: Betriebsart 2 LED grün: Betriebsart 1 LED rot: Flamme AUS/Betriebsbereitschaft - blinkt bei Störung HINWEIS Für die Bedienung des F300K (mit LED-Anzeige) ist ein externes User Interface FB30 oder die F300K-Remote-Software erforderlich. F300K mit User Interface Display LED leuchtet rot: Flamme AUS/ Betriebsbereitschaft LED blinkt rot: Störung... -
Seite 10: Funktionsbeschreibung
Mikrocontroller 8 Betriebsbereitschaft Der F300K wertet das Flackern der Flamme im UV- oder/und im IR-Bereich aus. Zur Erfas- sung der Flammenstrahlung dient der jeweilige Halbleitersensor (1). Der Pegel des Sensor- signals wird mittels einstellbarer Verstärker (2) angepasst. Das verstärkte Signal wird von 2 Mikrocontroller (4) verarbeitet. -
Seite 11: User Interface
User Interface Bedien- und Anzeigeelemente Der Kompaktflammenwächter F300K kann sowohl über das User Interface (im F300K integriert oder als externes Gerät) als auch über die F300K-Remote-Software eingestellt und bedient werden. Eine Beschreibung der F300K-Remote-Software befindet sich in der separaten Anleitung (Druckschrift-Nr. -
Seite 12: Menübaum
User Interface Menübaum für Freigabeebene 0 (keine Parametrierung im Rahmen einer Inbetriebnahme möglich) Fig. 5-3 Menüstruktur Baumansicht 1 Passworteingabe 2 Informationsmenü 3 Menü Geräteeinstellungen... -
Seite 13: Bedienung
Bedienung Bedienung Hauptmenü Im folgenden Kapitel erhalten Sie einen Überblick über die Anzeigen und Menüs des F300K. Startbilder • Softwareversion User Interface • Hersteller Fig. 6-1 Startbild 1 HINWEIS Befindet sich das User Interface im Startbildschirm, lässt sich über die Tastenkombination ESC/UP bzw. -
Seite 14: Passwort Eingeben
Folgende Passwortebenen stehen zur Verfügung: • Passwortebene 1: Standard-Ebene - eingeschränkte Parametrierung per Hand möglich. • Passwortebene 2: Experten-Ebene - umfangreiche Parametrierung per Hand möglich. • Passwortebene 4: Passwortvergabe nur über Hotline LAMTEC (Werks-Ebene) - vollständige Parametrierung per Hand möglich. -
Seite 15: Informationen Ablesen
Bedienung Informationen ablesen In den folgenden Kapiteln wird beschrieben, wie Sie zu den einzelnen Informationsmenüs ge- langen. Betriebsart 1-3 Überwachungsparame- Geräteinformation Fehler Fig. 6-6 Übersicht des "Informationsmenüs" 6.3.1 Betriebsart 1-3 ablesen Aufrufen der Informationen zur Betriebsart 1 Informationen zu Betriebsart 1 2 Informationen zu Betriebsart 2 3 Informationen zu Betriebsart 3 Blättern Sie mit den Pfeiltasten. - Seite 16 Bedienung Icon Name Wert Erklärung AC-Signal 0 ... 2500 mV Aktueller Effektivwert des verstärkten Signals Level 0 ... 2500 mV Triggerschwelle für FLAMME EIN Zuschaltvorgang Level 0 ... 2500 mV Triggerschwelle für FLAMME AUS Abschaltvor- gang Verstärkung 1 ... 13 Verstärkungsstufe des Signals Sensor 1 Einzelsensor UV bzw.
-
Seite 17: Geräteeinstellung Ablesen
Aufrufen der Informationen zur Geräteeinstellung Blättern Sie mit den Pfeiltasten. Nähere Informationen zu den Werten entnehmen Sie bitte der nachfolgenden Tabelle: Icon Name Wert Erklärung Gerätetyp Bsp.: F300K UV-1 Fabrikationsnummer lfd. Nummer Gerätetemperatur aktuell °C Temperatur im Flammenwächter Betriebsstunden 6-stellig, z.B. 120003 h... -
Seite 18: Fehler Ablesen
Bedienung 6.3.3 Fehler ablesen 6.3.3.1 Störursache ablesen Aufrufen der Störursache 1 Position in Fehlerliste 2 Fehlernummer 3 Fehlerzeit (Betriebsstunden, Minuten) 4 Differenz Fehlerzeit zu den aktuellen Betriebsstunden 5 Zusatzinformation zu dem Fehler HINWEIS Keine Störanzeige Wenn das User Interface nur dieses Icon anzeigt, dann ist kein Fehler als aktuelle Ab- schaltursache vorhanden! -
Seite 19: 6.3.3.2 Fehlerhistorie Ablesen
Neben den Abschaltursachen (siehe Kapitel 6.3.3.1 Störursache ablesen) zeigt das Display weitere aufgetretene Fehler an. Geräteeinstellung ändern In den folgenden Kapiteln wird Ihnen die Parametrierung der Geräteeigenschaften erklärt. Die Geräteeinstellungen dürfen nur von LAMTEC geschultem Fachpersonal ausgeführt wer- den. User Interface parametrieren Fig. 6-7 Übersicht des Menüs "Geräteeinstellung"... -
Seite 20: User Interface Parametrieren
Bedienung 6.4.1 User Interface parametrieren Geräteparameter des User Interfaces einstellen Bestätigen oder verwerfen Sie die Einstellung. Nähere Informationen zu den jeweiligen Werten entnehmen Sie der nachfolgenden Tabelle: Icon Name Wert Erklärung Display 1, Leuchtdauer Hintergrundbeleuchtung 180 s = Standard Display 2, Kontrast Grafik Darstellung 50 % = Standard... -
Seite 21: Wartung
Es gelten die Garantiebedingungen des Herstellers. Garantieleistungen werden abgelehnt, wenn innerhalb der Garantiezeit Veränderungen bzw. Eingriffe an dem Flammenwächter vor- genommen wurden. Die Lieferung entspricht den Bestellangaben. Es gelten die Liefer- und Leistungsbedingungen der Firma LAMTEC und die allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie. -
Seite 22: Instandsetzung
Instandsetzung Instandsetzung Beim Austausch des F300K ist es erforderlich, dass ein Gerät gleicher Kennzeichnung mon- tiert wird. Sofern möglich, kann die Parametrierung aus dem defekten Gerät, einer Sicherungsdatei oder dem Inbetriebnahme-Protokoll übernommen werden. Eine Anpassung von sicherheits- relevanten Parametern wird sich dann, falls erforderlich, auf die Schaltschwelle konzentrieren. -
Seite 23: Fehlerbehebung
HINWEIS H- und U-Prozessor Die Fehlermeldung des F300K umfasst die Fehler des H- und des U-Prozessors. In der An- zeige haben gleiche Fehlercodeinhalte die gleiche Nummer und werden durch ein vorange- stelltes H bzw. U unterschieden. Im Fehlermenü werden zusätzlich die Betriebsstunden des Auftretens und Zusatzinformationen angezeigt. -
Seite 24: Fehlercodes Der Bedienebene
Fehlercodes der Bedienebene Fehler in der Kommunikation Beschreibung Grafik C0001 Timeout F300K hat bei der sicheren Parameterübertragung nicht innerhalb des definierten Zeit- fensters geantwortet, d.h. die Parameter wurden vom F300K nicht übernommen. Vorgang wiederholen. C0002 Kommunikation F300K antwortet nicht mehr. -
Seite 25: Informationen Über Instandsetzungsdienst
C0012 Unbekanntes Gerät Es werden Daten von einem Gerät mit unbekannter Geräte-ID empfangen. C0012 UI bzw. F300K-Remote-Software ist zu alt. Aktualisieren Sie die Software. C0013 Übertemperatur Display Display auf Grund von Übertemperatur abgeschaltet. Die Kommunikation ist nicht beeinflusst. -
Seite 26: Anhang
Anhang Anhang 10.1 Zubehör HINWEIS Achten Sie bei dem Einbau elektrischen Zubehörs darauf, dass nach Einbau der erforderliche Schutzgrad erreicht wird, 10.1.1 Externes User Interface FB30 Fig. 10-1 Externes User Interface FB30... -
Seite 27: F300K-Remote-Software
Anhang 10.1.2 F300K-Remote-Software Fig. 10-2 F300K Remote-Software... -
Seite 28: Netzteile
Anhang 10.1.3 Netzteile Netzteil FN20 Fig. 10-3 FN20 Hutschienenmontage Fig. 10-4 FN20-10 Einbaugehäuse Netzteil FN30 Fig. 10-6 FN30-10 Einbaugehäuse Fig. 10-5 FN30-00 Hutschienenmontage 10.1.4 Anschlussgehäuse FG30 Fig. 10-8 Anschlussgehäuse FG30-20 Ex-II Fig. 10-7 Anschlussgehäuse FG30-00... -
Seite 29: Prüfstrahler
Anhang 10.1.5 Prüfstrahler Fig. 10-9 Prüfstrahler FFP30 GEFAHR! Explosionsgefahr! Der Prüfstrahler darf nicht in einer explosionsfähigen Atmosphäre verwendet werden. - Seite 30 Die Angaben in dieser Druckschrift gelten vorbehaltlich technischer Änderungen. LAMTEC Meß- und Regeltechnik für Feuerungen GmbH & Co. KG Wiesenstraße 6 D-69190 Walldorf Telefon: +49 (0) 6227 6052-0 info@lamtec.de Telefax: +49 (0) 6227 6052-57 www.lamtec.de Printed in Germany | Copyright 2018...
