Inserción del muelle reactivo (cuando corresponda)
Para insertar el muelle reactivo con autocebado, siga estos pasos:
1. Compruebe que el Zippette está completa-
mente vacío. Para un accionamiento fácil,
arme el Zippette sobre una botella de depósi-
to vacía y gire el grifo antigoteo a la posición
"Abierta".
2. Gire la perilla de regulación de volumen para
configurar el Zippette para el máx. volumen
de dispensado de 30ml (Dibujo 1).
3. Gire el aro de fijación que está ubicado en la
parte inferior de la funda del Zippette hasta
que su aleta levantada esté alineada con la
ranura frontal de la funda del pistón y quítela
jalando suavemente hacia abajo (Dibujo 1). El
aro de fijación debería permanecer sobre la
funda protectora del barril (Dibujo 2).
4. Pulse las dos palancas de fijación de la parte
trasera de la funda del pistón (situadas detrás
del LCD) hacia adentro (Dibujo 2) y quite la
funda trasera del pistón por palanca de la
unidad de funda delantera (Dibujo 3).

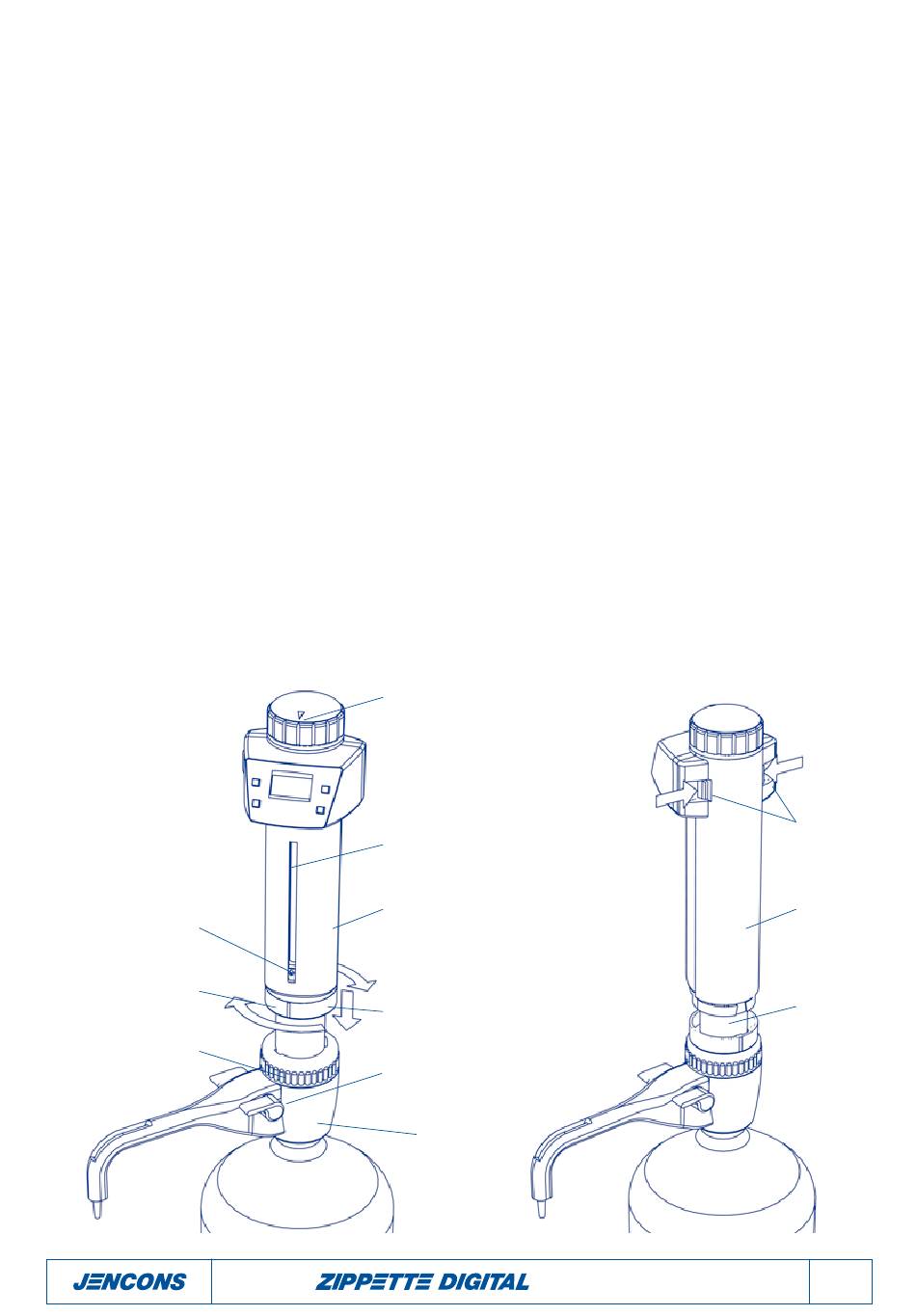

Dibujo 1
Cursor
Aleta levantada
Aro de plataforma
roscada 263-124
5. Quite la unidad de funda delantera del ubi-
cador del pistón y desplace el pistón fuera de
su barril de vidrio (Dibujos 3 y 4).
6. Con cuidado guíe el pistón por el muelle y
vuelva a ubicar el pistón en su barril de vidrio
(Dibujo 5).
7. Vuelva a armar la funda delantera del pistón
Zippette (Dibujo 5) comprobando que el cur-
sor se ubique debajo del aro de tope (Dibujo
5). Vuelva a colocar la funda trasera del
pistón y jale el aro de fijación hacia arriba
(Dibujo 6) - gírelo media vuelta y colóquelo
sobre la funda del pistón del Zippette (Dibujo
7). La unidad entonces estará lista para ser
usada (véanse las instrucciones de
accionamiento en la página 42).
Regulación de
volumen
Ranura de
funda delantera
Funda delantera
Aro de fijación
263-081
Posición de grifo
abierto
Base de
plataforma
roscada
Manual del operador
Dibujo 2
Palancas de
fijación
Funda trasera
Funda de
protección
del barril
263-117
