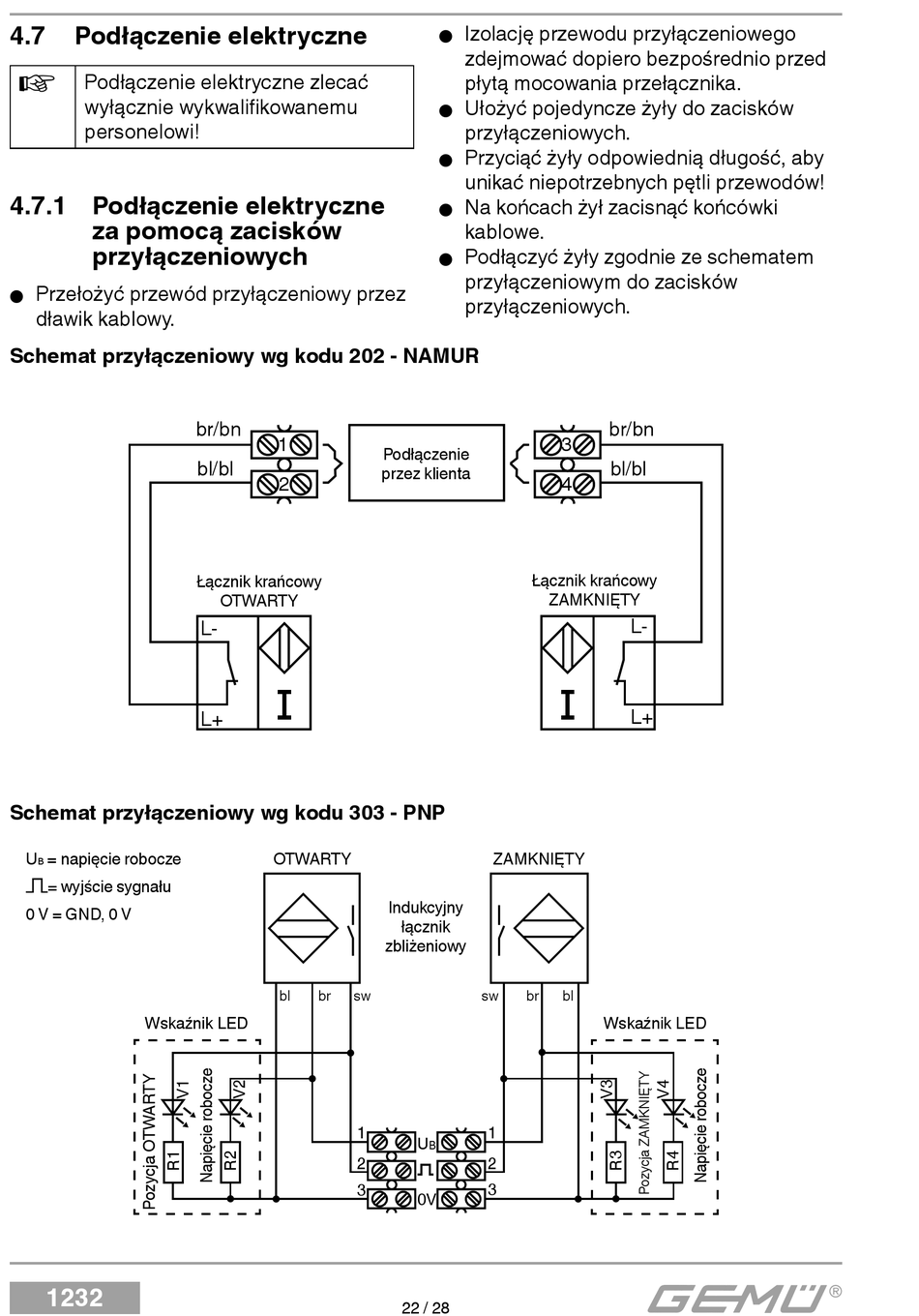

4.7 Podłączenie elektryczne
Podłączenie elektryczne zlecać
wyłącznie wykwalifikowanemu
personelowi!
4.7.1 Podłączenie elektryczne
za pomocą zacisków
przyłączeniowych
Przełożyć przewód przyłączeniowy przez
G
dławik kablowy.
Schemat przyłączeniowy wg kodu 202 - NAMUR
Schemat przyłączeniowy wg kodu 303 - PNP
U = napięcie robocze
B
= wyjście sygnału
0 V = GND, 0 V
Wskaźnik LED
1232
br/bn
1
bl/bl
2
Łącznik krańcowy
OTWARTY
L-
L+
OTWARTY
bl br sw
1
2
3
Izolację przewodu przyłączeniowego
G
zdejmować dopiero bezpośrednio przed
płytą mocowania przełącznika.
Ułożyć pojedyncze żyły do zacisków
G
przyłączeniowych.
Przyciąć żyły odpowiednią długość, aby
G
unikać niepotrzebnych pętli przewodów!
Na końcach żył zacisnąć końcówki
G
kablowe.
Podłączyć żyły zgodnie ze schematem
G
przyłączeniowym do zacisków
przyłączeniowych.
Podłączenie
przez klienta
Łącznik krańcowy
ZAMKNIĘTY
ZAMKNIĘTY
Indukcyjny
łącznik
zbliżeniowy
sw br
1
U
B
2
3
0V
22 / 28
br/bn
3
bl/bl
4
L-
L+
bl
Wskaźnik LED
