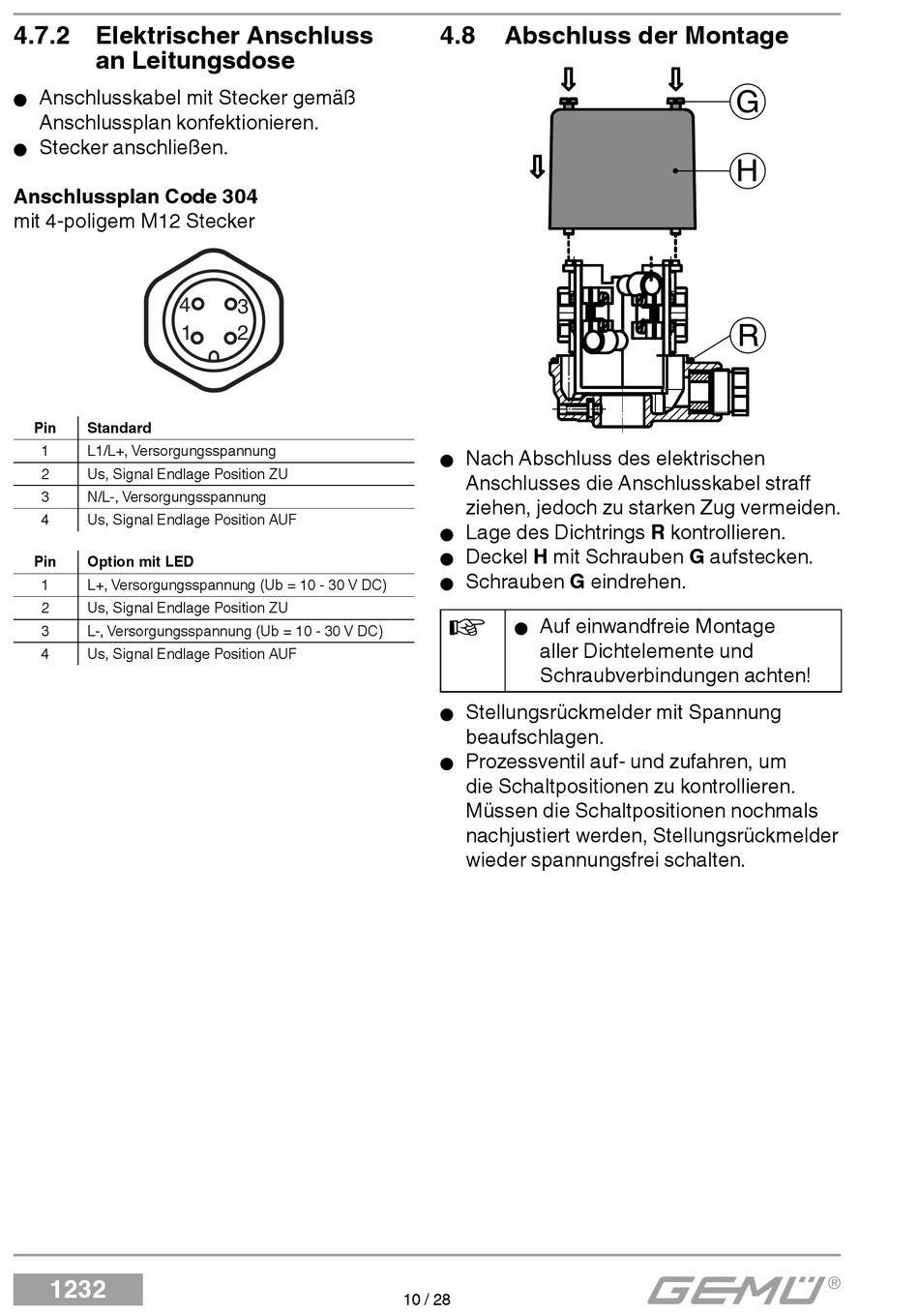

4.7.2 Elektrischer Anschluss
an Leitungsdose
Anschlusskabel mit Stecker gemäß
G
Anschlussplan konfektionieren.
Stecker anschließen.
G
Anschlussplan Code 304
mit 4-poligem M12 Stecker
4
1
Pin Standard
1 L1/L+, Versorgungsspannung
2 Us, Signal Endlage Position ZU
3 N/L-, Versorgungsspannung
4 Us, Signal Endlage Position AUF
Pin Option mit LED
1 L+, Versorgungsspannung (Ub = 10 - 30 V DC)
2 Us, Signal Endlage Position ZU
3 L-, Versorgungsspannung (Ub = 10 - 30 V DC)
4 Us, Signal Endlage Position AUF
1232
3
2
10 / 28
4.8

Abschluss der Montage

Nach Abschluss des elektrischen
G
Anschlusses die Anschlusskabel straff
ziehen, jedoch zu starken Zug vermeiden.
Lage des Dichtrings R kontrollieren.
G
Deckel H mit Schrauben G aufstecken.
G
Schrauben G eindrehen.
G
Auf einwandfreie Montage
G
aller Dichtelemente und
Schraubverbindungen achten!
Stellungsrückmelder mit Spannung
G
beaufschlagen.
Prozessventil auf- und zufahren, um
G
die Schaltpositionen zu kontrollieren.
Müssen die Schaltpositionen nochmals
nachjustiert werden, Stellungsrückmelder
wieder spannungsfrei schalten.
G
H
R
