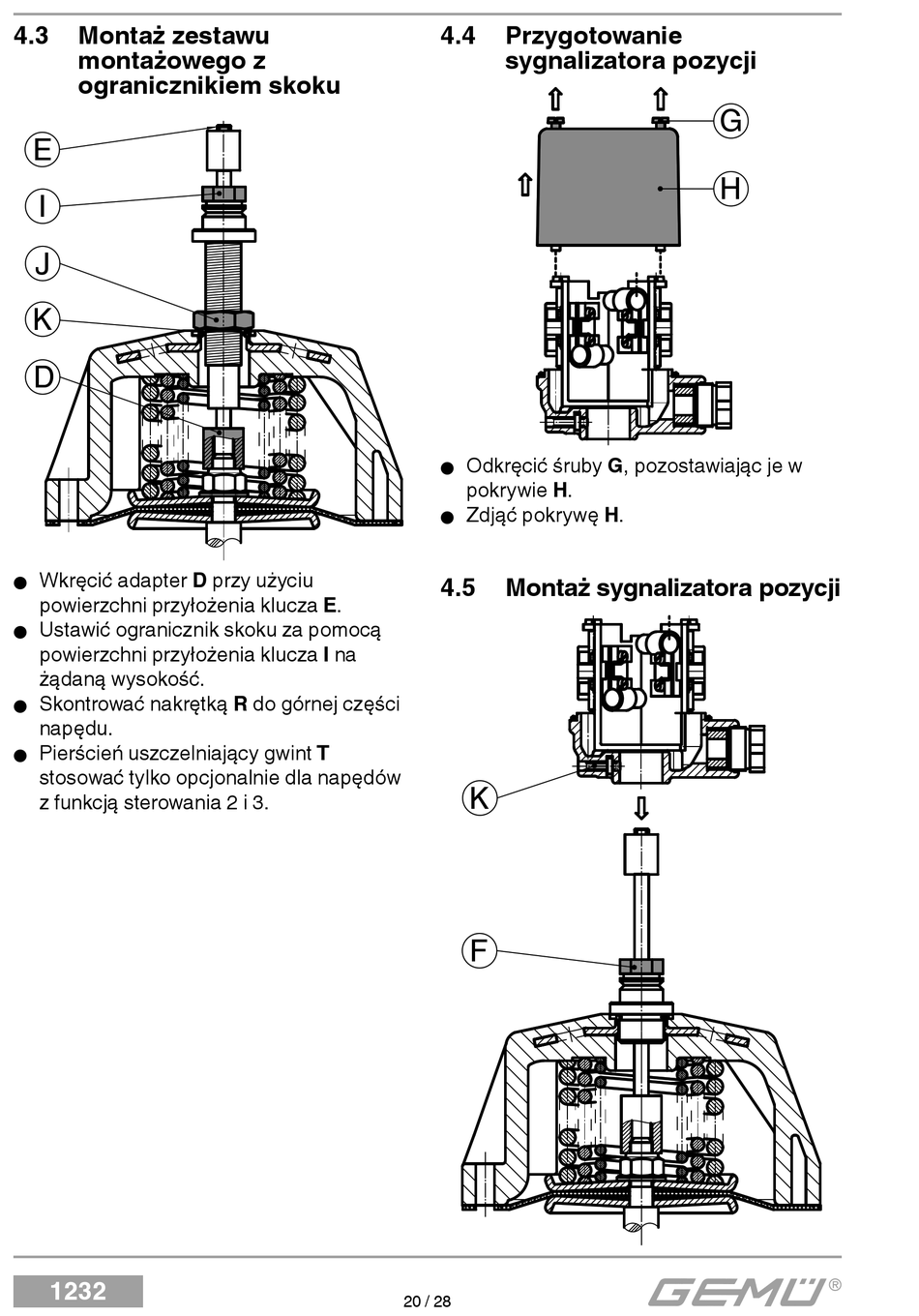

4.3 Montaż zestawu
montażowego z
ogranicznikiem skoku
E
I
J
K
D
Wkręcić adapter D przy użyciu
G
powierzchni przyłożenia klucza E.
Ustawić ogranicznik skoku za pomocą
G
powierzchni przyłożenia klucza I na
żądaną wysokość.
Skontrować nakrętką R do górnej części
G
napędu.
Pierścień uszczelniający gwint T
G
stosować tylko opcjonalnie dla napędów
z funkcją sterowania 2 i 3.
1232
4.4 Przygotowanie
sygnalizatora pozycji
Odkręcić śruby G, pozostawiając je w
G
pokrywie H.
Zdjąć pokrywę H.
G
4.5 Montaż sygnalizatora pozycji
K
F
20 / 28
G
H
