Instalación de SpeedView y Manual del Usuario:
Contenido de la caja:
1 x unidad speedview
1 x unidad receptora
1 x Unidad transmisora + speedbutton
1 x Batería de ion de litio
2 x rollo de speedroll reemplazable
1 x Eje
1 x hoja de etiquetas
Este manual contiene la información del usuario y
es específicamente para el speedView V.1.
Primeros pasos.
1.
configuración del transmisor de speedView:
1.1 retire la unidad transmisora de la caja.
1.2 retire los 4 tornillos con un destornillador
phillips pequeño.
1.3 retire la placa de respaldo y la junta de goma.
1.4 instale 2 x aaa pilas de 1.5v con cuiDaDo.
(asegúrese de que la polaridad sea como se
indica en la bandeja de pilas).
1.5 reemplace la junta de goma y la placa
de respaldo.
1.6 vuelva a colocar los 4 tornillos. asegúrese que
los tornillos estén bien apretados y seguros.
(por favor, no apriete demasiado los
tornillos para evitar daños en la carcasa
del receptor).
noTa: si sE rETiran las pilas DE la uniDaD o sE
rEEmplaZan, El sisTEma TEnDrá QuE sEr rE-
sincroniZaDo. consulTE la sEcción 11.2 para
oBTEnEr insTruccionEs para sincroniZar El
spEEDviEw.
2.
Configuración del receptor de SpeedView /
Configuración de auto-sincronización:
1.
retire los auriculares de speedview / la unidad
receptora de la caja.
2.
abra la bolsa y retire la unidad receptora
con cuidado. Tenga cuiDaDo de no
desconectar el motor de enlace del cable del
receptor de la unidad. (Este cable del motor está
dentro de la correa de doble capa con fines de
protección. El cable debe estar siEmprE dentro
de la correa de doble capa cuando está en uso).
3.
retire el tornillo en la parte posterior de
la unidad receptora con un
pequeño destornillador de cabeza phillips.
4.
retire la placa de respaldo.
5.
conecte el cable de la pila de ion de litio al
cable de la unidad receptora interna.
(por favor, asegúrese que los conectores estén
correctamente encajados, esto puede requerir una
cierta presión).
10
instruction manual_aw_2.indd 10
6.
Tan pronto como la pila se conecte, el motor se
activará durante aproximadamente medio
segundo para indicar una conexión exitosa.
7.
pulse inmediatamente el speedbutton. su
transmisor y receptor se sincronizarán
automáticamente - El motor girará durante
medio segundo para indicar una
sincronización correcta. como se
muestra en la Figura 1.
(Para confirmar que la unidad ha sido correctamente
sincronizada, pulse el speedbutton una vez, el
motor girará durante un segundo).

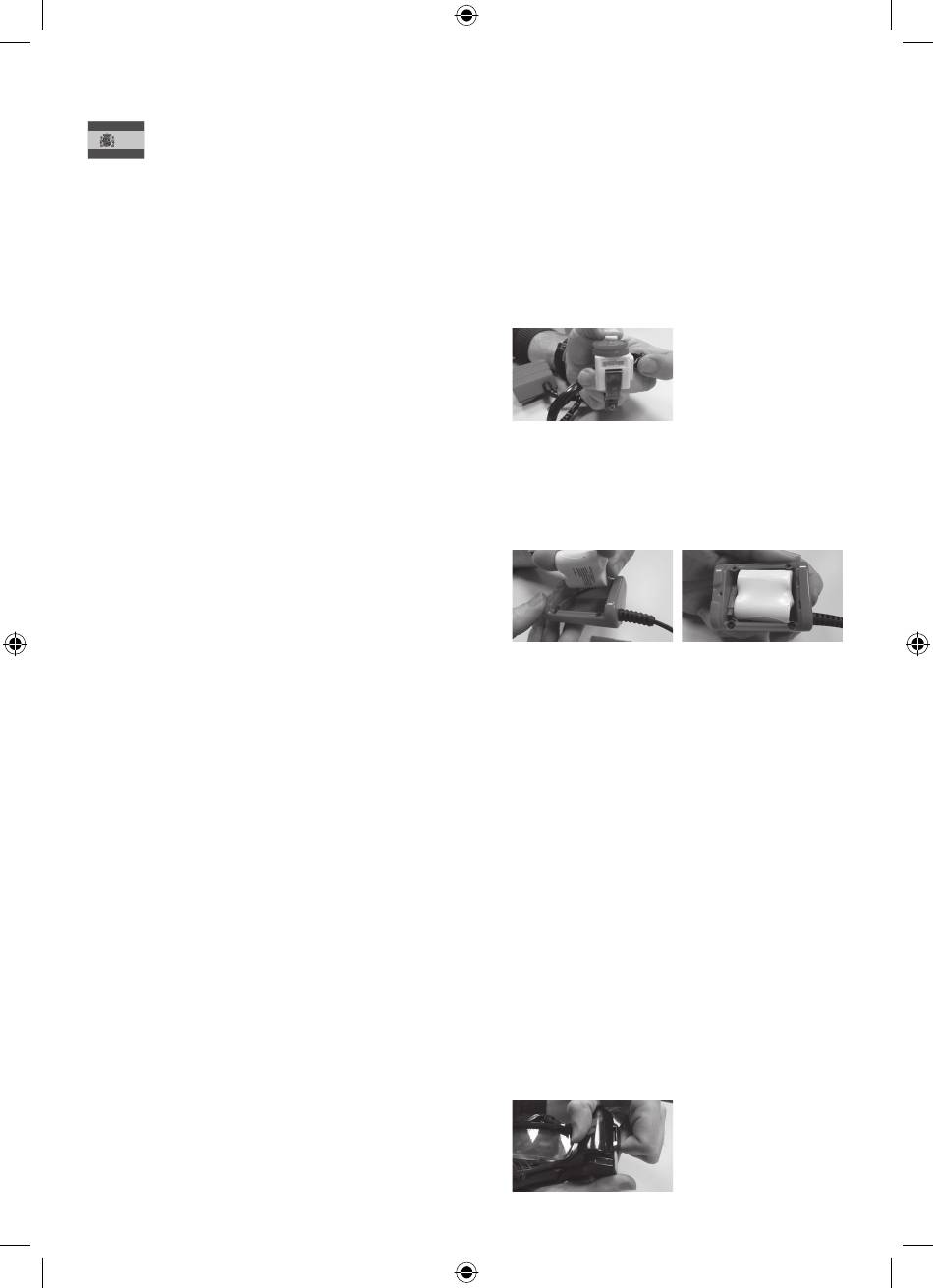

Fig. 1
8.
inserte la unidad de la batería de ion
de litio (rXv601) en la unidad receptora,
asegurando la orientación correcta, como se
ilustra en la Figura 2. (presione suavemente
la pila en la carcasa interna. por favor, tenga
cuidado de no obturar los cables).
Fig. 2
9.
vuelva a colocar la placa de apoyo de la unidad
receptora y un solo tornillo, asegurando que los
tornillos de fijación estén bien apretados.
(por favor, no apriete demasiado los tornillos para
evitar daños en la carcasa del receptor).
10. con cuidado ponga la unidad receptora en la
bolsa y cierre la cremallera. por favor,
asegúrese que todos los cables estén
correctamente ubicados en la correa de doble
capa que los protege, esto asegurará que la
unidad de speedview funcione cada vez.
noTa: si la BaTEría DE ion DE liTio Es rETiraDa
DE la uniDaD o susTiTuiDa, El sisTEma TEnDrá
QuE sEr rE-sincroniZaDo. consulTE
la sEcción 11.2 para oBTEnEr
insTruccionEs para sincroniZar spEEDviEw.
3. Nueva carga del Speedrolls:
retirada de la cubierta:
(por favor, tenga cuidado al retirar y
reemplazar la cubierta).
1.
suelte el lado derecho. De momento no los
separe. como se muestra en la Figura 3.
Fig. 3
Fig. 2.2
