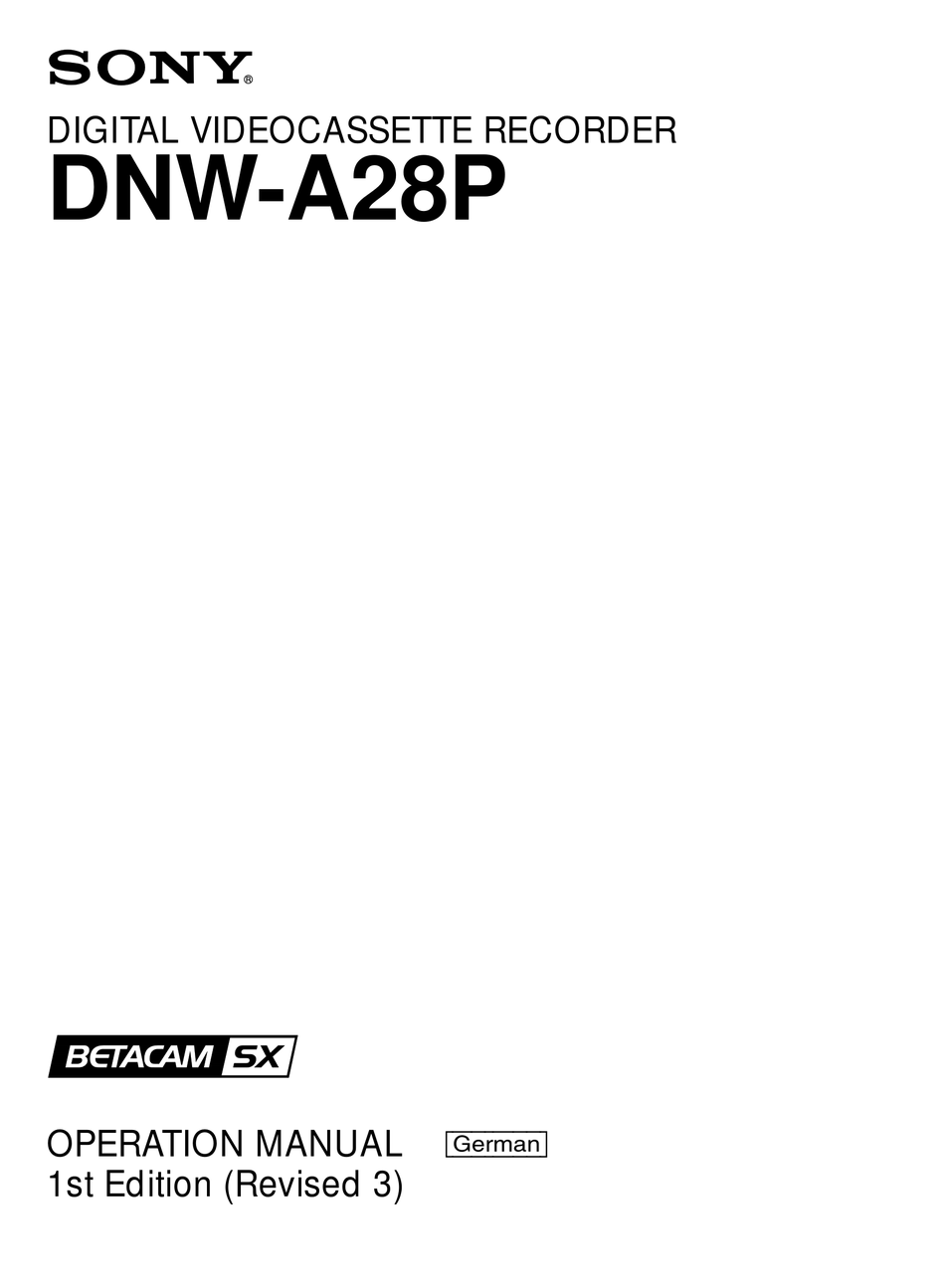

DIGITAL VIDEOCASSETTE RECORDER
DNW-A28P
OPERATION MANUAL
[German]
1st Edition (Revised 3)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sony DNW-A28P

Inhaltszusammenfassung für Sony DNW-A28P

  • Seite 1 DIGITAL VIDEOCASSETTE RECORDER DNW-A28P OPERATION MANUAL [German] 1st Edition (Revised 3)
  • Seite 2 VORSICHT Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden. Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal. Für Kunden in Europa Dieses Produkt besitzt die CE-Kennzeichnung und erfüllt die EMV-Direktive (89/336/EEC) der EG-Kommission.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1-1 Besondere Merkmale ..............1-1 Kapitel 1 1-2 Beispiel einer Systemkonfiguration ..........1-3 Überblick 1-3 Lage und Funktion der Teile ............1-4 1-3-1 Vorseite .................. 1-4 1-3-2 Rückseite ................1-13 2-1 Vorbereitungen zur Spannungsversorgung ......... 2-1 Kapitel 2 2-1-1 Kompatible Akkus ..............2-1 Vorbereitungen 2-1-2 Gebrauch des Akkus BP-L60(A)/L90(A) ......
  • Seite 4 Inhaltsverzeichnis 4-1 Aufnahmebetrieb ................4-1 Kapitel 4 4-1-1 Vorbereitung des Aufnahmebetriebs ........4-1 Aufnahme und 4-1-2 Aufnahme ................4-1 Wiedergabe 4-2 Relaisaufnahme ................4-2 4-3 Back-Space-Schnittbetrieb ............4-3 4-4 Wiedergabebetrieb ................. 4-4 4-4-1 Vorbereitung des Wiedergabebetriebs ........4-4 4-4-2 Wiedergabe ................4-4 4-4-3 Wiedergabe mit Capstan-Korrektur ........

  • Seite 5: Besondere Merkmale

    1-1 Besondere Merkmale Beim DNW-A28P handelt es sich um einen portablen Umfassendes Angebot an Eingangs- und Digital-Videorecorder für das Format Betacam SX. Ausgangssignalen Dieses Gerät weist die folgenden besonderen Merkmale auf. Die folgenden Eingangs- und Ausgangssignale werden unterstützt: • SDI-Video/Audio (Serielle Digital-Schnittstelle) Betacam-SX-Format •...

  • Seite 6: Wahl Zwischen Netz- Und Akkubetrieb

    Signale voreilend ausliest. Diese Art von Tonköpfe und anderen Bauteile zeichnen sich durch Schnittbetrieb wird als Preread-Schnitt bezeichnet. reduzierte Wartungskosten aus. • Bis zu drei DNW-A28P lassen sich für Aufnahme oder Schnittbetrieb übereinander stapeln. Back-Space-Schnittbetrieb Zur Aufzeichnung mehrerer Szenen als einzelne Sequenz können Sie die PAUSE-Taste zur Aufnahme...

  • Seite 7: Beispiel Einer Systemkonfiguration

    Protokoll- Network wandler wandler Analog- DSM-D1 DSM-M1 cassette BATTERY/ DC IN Editor der BVE-Serie AC-550CE REMOTE BKP-L551 BVR-3 REMOTE/DC OUT DNW-A28P DC-L90 Mikrofon BP-90(A) Kopfhörer DC-210 VIDEO Videomonitor BP-L60(A) Digital- cassette BP-L90(A) MONITOR OUT/ Audiomonitor AUDIO OUT AC-DN2A Videorecorder der Serie DNW-A100/A75 Kapitel 1 Überblick...

  • Seite 8: Lage Und Funktion Der Teile

    1-3 Lage und Funktion der Teile 1-3-1 Vorseite 1 Hilfsmenü-Abschnitt (page 1-6) 5 Audiopegelmeter 1 Cassettenschacht 6 WARNING-Anzeige WARNING EJECT 2 EJECT-Taste METER CTL/TC/U-BIT 7 METER-Schalter 2 Zeitcode- und Setup- HOLD INHI 525 SX-- BATT OVER EMPH OVER 8 REC INHI-Schalter 00 : 00 : 00 : 00 Menüfeld (page 1-6) RESET...

  • Seite 9: Warning-Anzeige

    4 POWER-Schalter 9 MONITOR-Schalter Mit diesem Schalter wird das Gerät ein- und Zur Wahl des an den Buchsen MONITOR OUTPUT ausgeschaltet. L/R ausgegebenen Signals. Die mit diesem Schalter vorgenommenen Einstellungen sind nur gültig, wenn 5 Audiopegelmeter Audioeinstellungs-Seite 1-3 ausgewählt ist. Diese Pegelmeter zeigen jeweils die Aufnahme- und 1/2: Ausgabe der Audiosignale von Kanal 1 an der L- Wiedergabepegel der zwei Audiokanäle (CH-1/2 oder...

  • Seite 10: Zeitcode- Und Setup-Menüfeld

    Lage und Funktion der Teile 1 Hilfsmenü-Abschnitt Zu den Einstellungen, die im Hilfsmenü vorgenommen Einzelheiten hierzu finden Sie in Abschnitt 2-7-1 „Anzeigen werden, gehören die Einstellungen der Video- und Audio- der Hauptseite des Hilfsmenüs“. Eingänge/Ausgänge sowie der Video-Referenzsignale. 1 FL-Anzeigefeld 525 SX-- BATT 00 : 00 : 00 : 00 AU-1...

  • Seite 11: Reset-Taste

    Weitere Einzelheiten hierzu finden Sie in Abschnitt 2-6 Einzelheiten zu den Bedienungs vorgängen des Setup-Menüs „Einstellen des Zeitcodes“. finden Sie in Kapitel 6 „Setup-Menü“. Einzelheiten zum Einstellen der Zeitcode- und Benutzerbit-Werte finden Sie in 3 RESET-Taste Abschnitt 2-6 „Einstellen des Zeitcodes“. Diese Taste dient zum Rücksetzen der im FL- 5 MENU-Taste Anzeigefeld angezeigten CTL-, TC- und U-BIT-Werte...

  • Seite 12: Standby-Anzeige

    Parameter OUT REF des Hilfsmenüs (Seite 2-23) und PLAY-Taste 5, um die Aufnahme zu starten. Parameter 309 des Setup-Menüs (Seite 6-11) festgelegte Video-Referenzsignal nicht zugeleitet wird. Wenn zwei DNW-A28P kombiniert sind, ermöglicht diese Taste Relaisaufnahme von einem Gerät zum Weitere Einzelheiten zu den Einstellungen der Video- anderen.

  • Seite 13: Pause-Taste

    8 PAUSE-Taste !¡ SEARCH-Taste Mit dieser Taste wird der Bandlauf bei Aufnahme oder Drücken Sie diese Taste, um die Suchlauf-Betriebsart Wiedergabe vorübergehend angehalten. In zu aktivieren. Halten Sie diese Taste ca. 1 Sekunde Kombination mit der SEQ/REC-Taste 7 oder der lang gedrückt, um zwischen den Suchlaufbetriebsarten DATA/PLAY-Taste 5 ist kontinuierlicher Betrieb mit verschiedenen umzuschalten.

  • Seite 14: Unteres Steuerpult

    Lage und Funktion der Teile 4 Unteres Steuerpult 1 VIDEO-Regler und PRE/VAR-Schalter 2 CCHROMA-Regler und PRE/VAR-Schalter 3 SET UP/BLACK LEVEL-Regler und PRE/VAR-Schalter 4 CHROMA PHASE-Regler und PRE/VAR-Schalter LOCAL PRESET F-RUN REMOTE REGEN R-RUN PB/EE VIDEO CHROMA SET UP/BLACK LEVEL CHROMA PHASE TO GENERATOR 9 PB/EE-Schalter 8 F-RUN/R-RUN-Schalter...
  • Seite 15 7 PRESET/REGEN-Schalter Dieser Schalter dient zur Wahl der Steuerungs- Mit diesem Schalter wählen Sie den Zeitcode, mit dem Betriebsart für dieses Gerät. Wenn zwei DNW-A28P der interne Zeitcode-Generator synchronisiert wird. kombiniert sind, stellen Sie diesen Schalter am PRESET: Der Anfangswert des vom internen Zuspielgerät auf REMOTE.

  • Seite 16: Audio-Steuerfeld

    Lage und Funktion der Teile 5 Audio-Steuerfeld 1 REC/PB-Audiopegel-Hauptregler und PRE/VAR-Schalter PRE VAR PRE VAR 2 REC/PB-Audiopegel-Hilfsregler und PRE/VAR-Schalter 1 REC/PB-Audiopegel-Hauptregler und PRE/ 2 REC/PB-Audiopegel-Hilfsregler und PRE/VAR- VAR-Schalter Schalter Mit diesen Reglern kann der Pegel der Audio- Mit diesen Regler kann der Pegel der zugeleiteten Wiedergabesignale von Kanal 1 bis 4 separat justiert Audio-Eingangssignale separat justiert werden.

  • Seite 17: Rückseite

    1-3-2 Rückseite Bereich für Zuleitung/Ausgabe analoger Audio- und Videosignale 6 REF. VIDEO IN-Buchsen und 75-Ω-Abschlußschalter 7 VIDEO INPUT-Buchsen und 75-Ω-Abschlußschalter 8 VIDEO OUTPUT-Buchsen AUDIO INPUT VIDEO OFF ON OFF ON OFF ON OFF ON REF.IN INPUT OUTPUT +4dBu +4dBu CH-1 CH-2 2(SUPER) REMOTE...

  • Seite 18: Bereich Für Zuleitung/Ausgabe Von/Digitalsignalen/Zeitcode/Fernsteuerung/Spannungsversorgung

    Lage und Funktion der Teile 5 MONITOR OUTPUT L/R-Buchsen (3pol XLR- 7 VIDEO INPUT-Buchsen (BNC) und 75-Ω- Stiftbuchsen) Abschlußschalter An diesen Buchsen liegen die Audiosignale der Kanäle Diese Buchsen dienen zur Zuleitung analoger FBAS- an, die mit dem Parameter MONITOR L/R des Videosignale.
  • Seite 19 2 SDI (serielle Digital-Schnittstelle) IN-Buchse (BNC) Diese Buchse dient zur Zuleitung eines digitalen Video/Audio-Signals im D1-Format. Beim Schnittbetrieb mit zwei DNW-A28P verbinden Sie die SDI OUT-Buchse 8 am Player mit dieser Buchse am Recorder. 3 DC OUT-Buchse Diese Buchse dient zur Speisung der Fernbedienungseinheit BVR-3.

  • Seite 21: Vorbereitungen Zur Spannungsversorgung

    2-1 Vorbereitungen zur Spannungsversorgung Dieses Gerät kann wahlweise über Akkus oder Einzelheiten zum Laden der Akkus finden Sie in der Gebrauchsanweisung des Ladegerätes BC-L100CE. Netzspannung betrieben werden. Hinweis Anbringen des Akkus Bei unsachgemäßem Anbringen und Entfernen von Akkus oder Netzadaptern können diese herunterfallen Setzen Sie den BP-L60(A)/L90(A) wie in der und Verletzungen verursachen.

  • Seite 22: Anbringen Des Akkus An Der Seitenplatte Des Gerätes

    Vorbereitungen zur Spannungsversorgung Anbringen des Akkus an der Seitenplatte Entfernen des Akkus des Gerätes Schieben Sie den BP-L60(A)/L90(A) heraus, während Sie den Hebel eingedrückt halten. Dazu verwenden Sie den Akkuadapter DC-L90. Setzen Sie den BP-90(A) in den DC-L90 ein. BP-L60(A)/L90(A) 3 Setzen Sie den BP- 90(A) ein.

  • Seite 23: Netzbetrieb

    2-1-4 Netzbetrieb Bei Gebrauch des Netzdadapters AC-550CE oder AC- DN2A können Sie dieses Gerät auch über Netzspannung betreiben. Gebrauch des Netzadapters AC-550CE Schließen Sie den AC-550CE wie in der folgenden Abbildung gezeigt an und schalten Sie ihn ein. Hinweis Beim Umschalten von Akku- auf Netzbetrieb kann kurzzeitiges Rauschen in den Video- und Audiosignalen auftreten.

  • Seite 24: Anschlüsse

    2-2 Anschlüsse Das folgende Diagramm zeigt die zum Schnittbetrieb mit zwei DNW-A28P erforderlichen Anschlüsse. Schnittrecorder Zuspielgerät Video-Referenzsignal REF. VIDEO 75-Ω-Abschlußschalter: OFF REF. VIDEO 75-Ω-Abschlußschalter: ON SDI OUT 1 SDI IN REMOTE REMOTE REF. VIDEO IN REF. VIDEO IN Sichern Sie Kabel a) und b) mit den Kabelschellen.

  • Seite 25: Zu Den Cassetten

    2-3 Zu den Cassetten Zur Aufnahme mit diesem Gerät wird 1/2-Zoll-Band Bevor Sie die Cassette mit der in der Abbildung verwendet. Sie können kleine Cassetten der Formate gezeigten Ausrichtung einlegen, überprüfen Sie die Betacam SX, Betacam SP (Metallpartikelband) und folgenden Punkte. UVW (Metallpartikelband) wählen.

  • Seite 26: Schutz Vor Versehentlichem Löschen

    Zu den Cassetten Wenn die Cassette manuell entfernt werden Vergewissern Sie sich davon, daß das Band muß vollständig in die Cassette zurückgewickelt wurde, Wenn die Akkuspannung auf weniger als ca. 9 V und werfen Sie die Cassette dann aus, indem Sie abgefallen ist, muß...

  • Seite 27: Einstellen Der Video-Referenzsignale

    2-4 Einstellen der Video-Referenzsignale Referenzsignal für das Servosystem In diesem Abschnitt wird erläutert, wie die Als Referenzsignal für das Servosystem kann ein Referenzsignale für Synchronisation von Video- externes Referenzsignal, ein Video-Eingangssignal Ausgangssignal und Servosystem gemäß den an (SDI- oder FBAS-Signal) oder das vom internen diesem Gerät vorgenommenen Einstellungen gewählt Referenz-Videosignalgenerator erzeugte Signal werden.

  • Seite 28: Wenn Das Im Menü Gewählte Signal Nicht Zugeleitet Wird

    Einstellen der Video-Referenzsignale Wenn das im Menü gewählte Signal nicht zugeleitet wird Bei Wahl von „Referenzsignal“ (siehe Der interne Referenz-Videosignalgenerator wird wie Anmerkung ) der Tabelle auf der vorigen folgt mit dem Servo-Referenzsignal synchronisiert. Seite) als Sync-Signal Wenn kein externes Referenzsignal zugeleitet wird, Bei Wahl von „Eingangssignal“...

  • Seite 29: Anzeigen Des Monitors

    2-5 Anzeigen des Monitors Einzelheiten zu den Setup-Menüs finden Sie in Kapitel 6 Auf dem Monitor, der an die Buchse VIDEO “Setup-Menü”. OUTPUT 2 (SUPER) angeschlossen ist, werden Setup-Menüs, Fehlermeldungen, Zeitdaten und Informationen über den Betriebsstatus des Geräts angezeigt. Anzeige eingeblendeter Textinformation Head Cleaning Einzelheiten hierzu finden Sie auf Seite 6-1 und 6-2.
  • Seite 30 Anzeigen des Monitors 1 Zeitdatentyp 6 Betriebsart Das Display ist wie in der Abbildung gezeigt in drei Anzeige Bedeutung Blöcke A, B und C unterteilt. CTL-Zählerdaten Block A: Betriebsart Aus dem LTC-Leser ausgelesene Block B: Status von Servoverkopplung und Zeitcodedaten Bandlaufgeschwindigkeit Aus dem LTC-Leser ausgelesene Block C: Das Symbol p bedeutet, daß...
  • Seite 31 Anzeige Betriebsart Block A Block B TAPE UNTHREAD Keine Cassette eingelegt STANDBY OFF Standby OFF-Betrieb T. RELEASE Band von Kopftrommel abgewickelt STOP Stopp F. FWD Schneller Vorlauf Rückspulen PREROLL Vorlauf PLAY Wiedergabe (ohne Servoverkopplung) PLAY Wiedergabe (mit Servoverkopplung) LOCK PLAY Prozentualer Unterschied zur Capstan Override Normalgeschwindigkeit...

  • Seite 32: Erstellen Neuer Textdaten

    Anzeigen des Monitors Zum Löschen eines Zeichens: Wählen Sie #Del Erstellen neuer Textdaten im Zeicheneingabe-Abschnitt. Zur Eingabe des Datums: Wählen Sie #Date im Verwenden Sie die Parameter 005 und 017 des Setup- Zeicheneingabe-Abschnitt. Menüs (Seite 6-2 und 6-3). Zur Eingabe der Uhrzeit: Wählen Sie #Time im Zeicheneingabe-Abschnitt.

  • Seite 33: Einstellen Des Zeitcodes

    2-6 Einstellen des Zeitcodes Zum Aufnehmen des Zeitcodes stehen vier 2-6-1 Einstellen des verschiedene Verfahren zur Verfügung. Anfangswerts und Aufnehmen INT/EXT-Schalter PRESET/REGEN-Schalter des Zeitcodes PRESET PRESET Stellen Sie die Schalter und die Parameter des PRESET (3) INT Hilfsmenüs wie unten gezeigt ein. PRESET (1) Record the output of the internal timecode generator with setting an (1) Aufzeichnung des...

  • Seite 34: Einstellen Der Benutzerbits

    Einstellen des Zeitcodes Betätigen Sie die CTL/TC/U-BIT-Taste zur Wahl Einstellen der Benutzerbits von TC. Benutzerbitdaten (Datum, Uhrzeit, Event-Nummer Drücken Sie die HOLD-Taste. usw.) von bis zu 8 Hexadezimalstellen können auf der Zeitcodespur aufgezseichnet werden. Die erste Stelle der Zeitdaten (Stunden:Minuten:Sekunden:Vollbilder) beginnt Dazu verfahren Sie wie folgt.

  • Seite 35: Synchronisieren Des Internen Zeitcode-Generators Mit Einem Externen Signal

    2-6-2 Synchronisieren des internen Zeitcode-Generators mit einem externen Signal Verwenden Sie diese Methode, um mehrere Videorecorder mit einem externen Zeitcode-Generator zu synchronisieren oder um den Wiedergabe-Zeitcode eines externen Videorecorders ohne Beeinträchtigung der Wellenform aufzunehmen. Der interne Zeitcode- Generator wahlweise kann mit einem der folgenden externen Zeitcodesignale synchronisiert werden: •...

  • Seite 36: Synchronisieren Des Internen Zeitcode-Generators Mit Einem Wiedergabe-Zeitcode - Zeitcode-Aufnahme Beim Automatischen Schnitt

    Einstellen des Zeitcodes 2-6-3 Synchronisieren des internen Zeitcode-Generators mit einem Wiedergabe-Zeitcode – Zeitcode-Aufnahme beim automatischen Schnitt Stellen Sie die Schalter und die Parameter des Einstellungen im Hilfsmenü Hilfsmenüs wie unten gezeigt ein. Parameter Einstellung VITC ON/OFF Gewünschte Einstellung (ON für (Hauptseite) VITC-Aufnahme) VITC/LTC/AUTO...

  • Seite 37: Hilfsmenü

    2-7 Hilfsmenü Im FL-Anzeigefeld werden Informationen über verschiedene Einstellungen und den Betriebszustand des Gerätes angezeigt. 2-7-1 Anzeigen der Hauptseite des Hilfsmenü Beim Einschalten des Gerätes erscheint die Hauptseite des Hilfsmenü. 1 Anzeige von Kanalzustand/Video-Eingangssignalpegel 2 Zeitdatenanzeige 3 VITC/LTC-Anzeige 4 525/625-Anzeige 5 Anzeige von Cassettentyp und Bandrestzeit 6 Akkurestkapazitäts-Anzeige COND...

  • Seite 38: Akkurestkapazitäts-Anzeige

    Hilfsmenü 2 Zeitdatenanzeige 8 VITC/LTC/AUTO-Anzeige Hier werden die Zeitdaten sowie die Art der Zeitdaten Zur Wahl der Art des zu verwendenden Zeitcodes angezeigt. drücken Sie die Funktionstaste F2, wonach diese Anzeige in Umkehrvideo erscheint, dann betätigen Sie TC: Zeitcode die Taste MARK/UP oder LIST/DOWN. Bei Wahl UB: Benutzerbits von AUTO wird die Art des Zeitcodes während der Keine Anzeige: Bandzeitdaten...

  • Seite 39: Grundlegende Bedienungsvorgänge Des Hilfsmenü

    Wenn der Parameter SG in der Videoeinstellungs-Seite 2-7-2 Grundlegende 2/2 auf AUDIO, VIDEO oder BOTH eingestellt ist, Bedienungsvorgänge des erscheint „SG“ an dieser Stelle (siehe Seite 2-23). Hilfsmenü Wenn Sie bei aufgeleuchteter SG-Anzeige die MARK/ UP oder LIST/DOWN-Taste drücken, können Sie folgendes wählen: CMPST, SDI oder die Option für Umschalten zwischen Menüseiten „SG“...
  • Seite 40 Hilfsmenü Hauptseite 01 : 23 : 45 : 01 AU-1 VITC ON LIST MARK PAGE DOWN AU-1 LIST MARK LIST MARK LIST MARK LIST MARK PAGE PAGE PAGE PAGE DOWN DOWN DOWN DOWN MIX/SWP AU-2 LIST MARK LIST MARK PAGE PAGE DOWN DOWN...

  • Seite 41: Eingangs- Und Ausgangseinstellungen Für Video- Und Audiosignale (Hilfsmenü)

    2-8 Eingangs- und Ausgangseinstellungen für Video- und Audiosignale (Hilfsmenü) Mit Hilfe des Hilfsmenü können Sie Parameter Einstellung Kanaleinstellungen vornehmen und die Eingangs- und LIMITER Ein- und Ausschalten der Ausgangseigenschaften der Video- und Audiosignale Begrenzerschaltungen für die Audioeingänge (freigegeben bei Einstellung des PRE/VAR- einstellen.

  • Seite 42: Ausführen Der Einstellungen In Der Audioeinstellungs-Unterseite

    Eingangs- und Ausgangseinstellungen für Video- und Audiosignale (Hilfsmenü) Parameter Einstellung Aufrufen der Audioeinstellungs-Unterseite LINE OUT Wahl von Kanal 1/2 oder 3/4 als Line- Ausgangskanäle Drücken Sie die Funktionstaste F1, wonach der MONITOR Wahl von FX für den Ausgangspegel, der Audioeinstellungs-Parameter in der Hauptseite in gemäß...

  • Seite 43: Video Settings

    Video settings page 1/2 Parameter Einstellung PROCESS Wählen Sie die Einstellung SETUP, um die CONTROL folgenden Parameter mit Hilfe des Setup- VIDEO CONFI PREREAD VIN TRIG Menüs einzustellen, und die Einstellung PANEL, wenn diese Einstellungen im VIDEO Hilfsmenü und im vorderen Steuerabschnitt OUT REF PRESET ausgeführt werden sollen.
  • Seite 44 Eingangs- und Ausgangseinstellungen für Video- und Audiosignale (Hilfsmenü) Parameter Einstellung VID SG Zur Wahl des vom internen Zeitcode- Generator des Videorecorders ausgegebenen Testsignals. Der interne Zeitcode-Generator wird zur Ausgabe des jeweils gewählten Testsignals betätigt. Dieses Testsignal kann ebenfalls aufgezeichnet werden. CB100 (625er Modus): 100 % Farbbalkensignal CB75 (525er Modus): 75 % Farbbalkensignal...

  • Seite 45: Wahl Der Schnittbetriebsart

    3-1 Wahl der Schnittbetriebsart Beim Arbeiten mit zwei DNW-A28P und einer Siehe folgenden Abschnitt. Schnittsteuerneinheit sind zwei Arten von Schnittbetrieb möglich: Assemble- und Insert-Schnitt. ASSEMBLE VIDEO Dieser Abschnitt bietet einen Überblick über jede Schnittbetriebsart und erläutert das Verfahren zur Wahl der Schnittbetriebsart.

  • Seite 46: Wählen Der Insertschnitt-Betriebsart

    Wahl der Schnittbetriebsart Hinweis Bevor mit dem Insertschnitt auf einem leeren Band begonnen werden kann, muß ein kontinierliches Videosignal, z.B. ein Blackburst-Signal, CTL-Signal oder Zeitcode, über die gesamte Länge des Bands aufgezeichnet werden. Wählen der Insertschnitt-Betriebsart Halten Sie die EDIT-Taste am Schnittrecorder gedrückt.

  • Seite 47: Lokalisieren Von Schnittpunkten - Suchlauf

    3-2 Lokalisieren von Schnittpunkten – Suchlauf Mit Hilfe des Jog-Knopfes können Schnittpunkte bei Umschalten zwischen den verschiedenen Wiedergabe im Suchlaufbetrieb schnell und bequem Suchlaufmodi aufgesucht werden. Bei diesem Gerät stehen drei Suchlaufmodi zur Um auf den Suchlaufbetrieb zu schalten, drücken Sie Verfügung: Schritsuchlauf (JOG-Betrieb) und die SEARCH-Taste oder drehen Sie den Jog-Knopf.

  • Seite 48: Manueller Schnitt

    3-3 Manueller Schnitt Sie können mit zwei DNW-A28P manuellen Schnittbetrieb ausführen. Die Bedienung erfolgt dabei am Schnittrecorder. 525 SX-- BATT 525 SX-- BATT 00 : 00 : 00 : 00 00 : 00 : 00 : 00 AU-1 AUTO VITCON...

  • Seite 49: Preread-Schnittbetrieb

    3-4 Preread-Schnittbetrieb Bereits auf Band aufgezeichnete Video- und Voreilend ausgelesene Signale können an Mischer Audiosignale können als Zuspielquelle für den Insert- ausgegeben und wieder dem Originalkanal oder einem Schnittbetrieb herangezogen werden, indem sie von beliebigen anderen Audiokanal (1 bis 4) zurückgeführt den Preread-Köpfen voreilend ausgelesen werden.
  • Seite 50 Preread-Schnittbetrieb • Beim Arbeiten mit einer externen Schalteinheit stellen Sie den Menüposten 727 (Seite 6-21) auf EXT. • Aufgrund der inkompatiblen Verzögerungszeiten sind nicht alle Schalteinheiten geeignet. Einzelheiten erfragen Sie bitte bei Ihrem Sony-Kundendienst. Kapitel 3 Schnittbetrieb...

  • Seite 51: Aufnahmebetrieb

    Vergewissern Sie sich, daß SX” als Cassettentyp im Hinweis FL-Anzeigefeld angezeigt wird und daß die REC Wenn zwei DNW-A28P angeschlossen sind, stellen INHI-Anzeige am Steuerpult nicht leuchtet. Sie den LOCAL/REMOTE Schalter an beiden Geräten Dann gehen Sie wie folgt vor.

  • Seite 52: Relaisaufnahme

    4-2 Relaisaufnahme Drücken Sie gleichzeitig die Tasten SHIFT, SEQ/ Bei Anschluß von zwei DNW-A28P ist REC und DATA/PLAY am zweiten Gerät. Relaisaufnahme von einem Gerät zum anderen möglich. Die Aufnahme beginnt am ersten Gerät. Bei Einsatz von nur zwei Cassetten lassen sich die Die STANDBY-Anzeige des zweiten Gerät...

  • Seite 53: Back-Space-Schnittbetrieb

    4-3 Back-Space-Schnittbetrieb Mit dieser Betriebsart gelingt die Aufzeichnung Zur Aufnahme der nächsten Szene drücken Sie die mehrerer Szenen als einzelne Sequenz ohne Rauschen PAUSE-Taste erneut. oder Brüchen zwischen den Szenen. Das Band wird an den Aufnahmestartpunkt Verfahren Sie wie folgt. vorgespult und die Aufnahme der neuen Szene startet.

  • Seite 54: Wiedergabebetrieb

    Wiedergabe von Cassetten. Vergewissern Sie sich, daß das Aufnahmeformat (SX, Hinweis SP oder OX) im FL-Anzeigefeld angezeigt wird. Wenn zwei DNW-A28P angeschlossen sind, stellen Dann gehen Sie wie folgt vor. Sie den LOCAL/REMOTE Schalter an beiden Geräten auf LOCAL. Informationen zum Gebrauch des Jog-Knopfes bei Wiedergabe finden Sie in Abschnitt 3-2 „Lokalisieren von...

  • Seite 55: Wiedergabe Mit Capstan-Korrektur

    4-4-3 Wiedergabe mit Capstan- Korrektur Bei Wiedergabe des gleichen Programms mit zwei Geräten ist die Capstan-Korrekturfunktion sehr praktisch, um eine Vollbild-Synchronisation der Wiedergabebilder zu erzielen. Dazu gehen Sie wie folgt vor. -a),b) 525 SX-- BATT 00 : 00 : 00 : 00 AU-1 AUTO VITCON...

  • Seite 57: Überblick Über Die Shot-Marken-/Shot-Daten-Funktion

    5-1 Überblick über die Shot-Marken-/Shot-Daten- Funktion (3) Erstellen von virtuellen Shot-Marken Dieses Gerät kann Shot-Marken aufzeichnen und Im Wiedergabe- und Suchlaufbetrieb können der Shot- verarbeiten, die mit einem Betacam-SX-Camcorder auf Marken-Liste virtuelle Shot-Marken hinzugefügt das Band aufgezeichnet wurden (Shot-Marken- Funktion). Diese Funktion gestattet ein schnelles werden.

  • Seite 58: Shot-Marken-Menü

    Überblick über die Shot-Marken-/Shot-Daten-Funktion 5-1-2 Shot-Marken-Menü Zum Anzeigen des Shot-Marken-Menüs drücken Sie SHOT MARK GO1:SEARCH TYPE - die MARK/UP-Taste gemeinsam mit der MENU- GO2:LISTING TYPE Taste. GO3:RS.MARK MODE GO4:MARK IN REC shot1 Daraufhin erscheint das folgende Menü. Das Shot-Marken-Menü setzt sich aus vier Abschnitten G01 bis G04 zusammen.

  • Seite 59: Auslesen Von Shot-Daten

    5-1-3 Auslesen von Shot-Daten Während der Kameraaufnahme werden kontinuierlich PLAY-Taste gemeinsam mit der SHIFT-Taste. Shot-Daten aufgezeichnet. Zur Anzeige der Shot-Daten drücken Sie die DATA/ Das Band wird abgespielt und es erscheint die folgende Anzeige. Bezeichnung der Kamera MODEL NAME DNW 0090 Seriennr.

  • Seite 60: Shot-Marken-Betrieb

    5-2 Shot-Marken-Betrieb Bei Verwendung der Shot-Marken-Funktion muß das Auslesen nur ausgewählter Markenarten Gerät auf die Steuerungs-Betriebsart LOCAL eingestellt sein (eine Fernsteuerung des Shot-Marken- Wenn Sie nur bestimmte Markenarten auslesen wollen, Betriebs ist nicht möglich). wählen Sie die Art mit Hilfe von G02 im Shot- Marken-Menü.

  • Seite 61: Erstellen Einer Virtuellen Shot-Marke

    5-2-3 Erstellen einer virtuellen 5-2-4 Anzeigen der Shot- Shot-Marke Marken-Liste Während Sie die SHIFT-Taste im Wiedergabe- oder Um die Shot-Marken-Liste anzeigen zu lassen, halten Suchlaufbetrieb gedrückt halten, drücken Sie die Sie die SHIFT-Taste gedrückt und drücken MARK/UP-Taste. gleichzeitig die TRIM–/LIST-Taste. Durch erneutes Drücken der beiden Tasten wird diese Daraufhin wird eine virtuelle Shot-Marke eingegeben Anzeige wieder gelöscht.

  • Seite 62: Gleichzeitiges Anzeigen Von Shot-Marken Und Shot-Daten

    Shot-Marken-Betrieb Gleichzeitiges Anzeigen von Shot-Marken und Shot-Daten Drehen Sie an einer der unterbrochenen Linien in der Die Marken in der Liste lassen sich nach der in den Shot- Daten enthaltenen Informationen sortieren. Einzelheiten Shot-Marken-Liste den Jog- oder Shuttle-Knopf, um siehe Abschnitt 5-2-6 „Sortieren von Shot-Marken“. die Wahlmarke ( * ) zu bewegen.

  • Seite 63: Löschen Von Shot-Marken

    Hinweise 5-2-5 Löschen von Shot-Marken • Mit diesem Verfahren werden die betreffenden Shot- Marken vom Band gelöscht. Einmal gelöschte Shot- Sie können Shot-Marken aus der Liste auswählen und Marken können nicht wieder hergestellt werden. dann vom Band löschen. • Wird nach dem Auslesen der Shot-Marken die Halten Sie hierfür zunächst die MARK/UP-Taste Cassette gewechselt oder die Stromversorgung länger als 2 Sekunden lang gedrückt.

  • Seite 64: Anfahren Einer Marke

    Shot-Marken-Betrieb 5-2-7 Anfahren einer Marke Wählen Sie die anzufahrende Marke in der Liste und drücken Sie die Funktionstaste F4. Anfahren einer Marke in der Nähe der aktuellen Bandposition Drücken Sie die MARK/UP-Taste gemeinsam mit der F FWD- oder der REW-Taste. Während des Indexsuchlaufs blinkt die F FWD- bzw.

  • Seite 65: Aufbau Des Menü-Systems

    6-1 Aufbau des Menü-Systems Das Menüsystem dieses Gerätes umfaßt das Einzelheiten zu den Menü-Operationen im Zusammenhang mit dem Stundenmeter finden Sie im Anhang unter Grundmenü und das Erweiterungsmenü. „Anzeigen des digitalen Stundenmeters“ (Seite A-3). • Grundmenü In diesem Menü werden verschiedene Einstellungen •...

  • Seite 66: Kapitel 6 Setup-Menü

    DISPLAY + –12H : 12-Stunden-Format 24H: 24-Stunden-Format MONITORING Legt für den Schnittbetrieb mit zwei DNW-A28P fest, ob der Schnittrecorder in den SELECTION FOR erzwungenen E-E-Betrieb geschaltet wird, um das Wiedergabesignal des Zuspielgeräts VTR-TO-VTR EDIT auf dem Monitor zu betrachten, der an den Schnittrecorder angeschlossen ist.
  • Seite 67 Parameter- Parameter- Einstellungen Nummer Bezeichnung 525/625 SYSTEM Legt fest, ob die Umschaltung zwischen 525- (NTSC) und 625-System (PAL) SELECT freigegeben oder gesperrt ist. OFF : Die Systemumschaltung ist gesperrt. ON: Die Systemumschaltung ist freigegeben. Wird dieser Parameter auf ON eingestellt und das System umgeschaltet, kann das Gerät in dem jeweils gewählten System betrieben werden.

  • Seite 68: Wechseln Des Momentan Angezeigten Parameters

    Grundmenü Wechseln des momentan angezeigten 6-2-2 Bedienungsvorgänge des Parameters Grundmenüs Verfahren zum Ändern der Einstellungen erläutert. Informationen zum Gebrauch von Parameter 013 finden Sie unter „Umschalten zwischen 525- und 625-Zeilen-System (Parameter 013)“ (Seite 6-5), Informationen zum Gebrauch 525 SX-- BATT von Parameter B01 bis B14 unter „Bedienungsvorgänge im 00 : 00 : 00 : 00 AU-1...

  • Seite 69: Wiederherstellen Der Menü-Einstellungen (Parameter B20) Auf Ihre Werkseitigen Voreinstellungen

    Sobald der gewünschte Einstellwert angezeigt Umschalten zwischen 525- und 625-Zeilen- wird, drücken Sie die SET-Taste. System (Parameter 013) Dadurch wird der neue Einstellwert registriert, und Anhand des folgenden Verfahrens können Sie die Menüanzeige verschwindet. Grundmenü-Parameter 013 525/625 SYSTEM SELECT auf ON einstellen, wonach zwischen dem Stornieren einer Änderung vor der 525- (NTSC) und dem 625-System (PAL) Registrierung...

  • Seite 70: Recall Bank 1 Bis B04 Recall Bank 4 Auf

    Grundmenü Drücken Sie die SET-Taste. Schalten Sie den POWER-Schalter kurzzeitig aus und dann wieder ein. Danach ändert sich die Anzeige wie folgt. Damit wird die Umschaltung vom 525- (NTSC) 525/625 SYSTEM SELECT auf das 625-System (PAL) wirksam gemacht; die 525-Anzeige im FL-Anzeigefeld erlischt, und die 625-Anzeige leuchtet auf.
  • Seite 71 625er Modus 525er Modus Abrufen Abrufen Menü-Bank 1 Menü-Bank 1 Sichern Sichern Abrufen Abrufen Menü-Bank 2 Menü-Bank 2 Sichern Sichern Aktuelle Aktuelle Menü-Ein- Menü-Ein- stellungen stellungen Abrufen Abrufen Menü-Bank 3 Sichern Menü-Bank 3 Sichern Abrufen Abrufen Menü-Bank 4 Sichern Menü-Bank 4 Sichern Kapitel 6 Setup-Menü...

  • Seite 72: Erweiterungsmenü

    6-3 Erweiterungsmenü 6-3-1 Parameter des Erweiterungsmenüs Das Erweiterungsmenü enthält die folgenden • 600er Parameter im Zusammenhang mit dem Zeicode- Generator (Seite 6-14) Parameter. • 700er Parameter im Zusammenhang mit der • 100er Parameter im Zusammenhang mit den Steuerfeldern Videosteuerung (Seite 6-17) (Seite 6-8) •...

  • Seite 73: Control Panel

    100er Parameter im Zusammenhang mit den Steuerfeldern (Fortsetzung) Parameter- Parameter- Einstellungen Nummer Bezeichnung FORCED EE WHEN Legt fest, ob der Monitorausgangs-Schalter am Steuerpult die PB/EE-Einstellung des TAPE UNTHREAD Ausgangssignals steuern, während das Band ein- und ausgefädelt wird und wenn keine Cassette eingelegt ist. ON : Keine Steuerung über den Monitorausgangs-Schalter (das Signal ist stets ein E- E-Signal).
  • Seite 74 Erweiterungsmenü 200er Parameter im Zusammenhang mit der Fernsteuerungs-Schnittstelle Parameter- Parameter- Einstellungen Nummer Bezeichnung Legt fest, ob der Betrieb von zwei oder mehreren Videorecorder synchronisiert wird PARA RUN oder nicht. DIS : Kein synchronisierter Betrieb ENA: Der Betrieb aller verwendeten Videorecorder wird synchronisiert. Hinweis Um den Betrieb von zwei oder mehreren Videorecordern zu synchronisieren, stellen Sie Parameter 201 an allen verwendeten Videorecordern auf ENA ein.
  • Seite 75 300er Parameter im Zusammenhang mit dem Schnittbetrieb (Fortsetzung) Parameter- Parameter- Einstellungen Nummer Bezeichnung AUTO-DELETION Bestimmt den Betriebsvorgang nach Festlegung eines fehlerhaften Schnittpunkts. MANU : Ein Warnsignal wird durch Blinken der DELETE-Taste abgegeben. INCONSISTENT Danach müssen Sie den überflüssigen Schnittpunkt manuell löschen. DATA NEG&E: Wenn widersprüchliche Schnittpunkte festgelegt wurden, z.B.

  • Seite 76: Cross Fade

    Bei „t“ in den obigen Diagrammen handelt es sich um die mit Parameter 803 eingestellte Zeitdauer. Für den Schnittbetrieb mit zwei DNW-A28P stellen Sie diesen Parameter für den EDIT RETRY Schnittrecorder ein. Hier wird der Betriebsvorgang festgelegt, der stattfindet, wenn der Schnittrecorder nicht zeitlich synchronisiert ist.
  • Seite 77 300er Parameter im Zusammenhang mit dem Schnittbetrieb (Fortsetzung) Parameter- Einstellungen Parameter- Bezeichnung Nummer PREREAD Zur Wahl der Signale für den Preread-Schnittbetrieb. SELECT A/V : Sowohl Audio- als auch Videosignale. AUDIO: Nur Audiosignale. VIDEO: Nur Videosignale. DIGITAL AUDIO Legt die Behandlung der Audiosignale an den Schnittpunkten auf Band oder Festplatte PB PROCESS ON fest.
  • Seite 78 Erweiterungsmenü 600er Parameter im Zusammenhang mit dem Zeitcode-Generator Parameter- Parameter- Einstellungen Nummer Bezeichnung VITC POSITION Im 525er Modus SEL-1 Legt die VITC-Einfügzeile fest. 12H... 16H ...20H: Wahl einer Zeilennummer zwischen 12 und 20 Hinweis Im 625er Modus Das VITC-Signal kann in zwei Zeilen Legt die VITC-Einfügzeile fest.

  • Seite 79: Tc Output Signal In Regen Mode

    600er Parameter im Zusammenhang mit dem Zeitcode-Generator (Fortsetzung) Parameter- Parameter- Einstellungen Nummer Bezeichnung Legt fest, ob der in Parameter 603 eingestellte Kenncode in den ID CODE SW Benutzerbits aufgezeichnet wird oder nicht. OFF : Die normalen Daten werden in den Benutzerbits aufgezeichnet. ON: Der Kenncode wird in den Benutzerbits aufgezeichnet.
  • Seite 80 Zeitcodesignal wird so erzeugt, daß die halbbildrichtige Farbträgerverkopplung mit dem Videosignal verriegelt ist, und die Marke für halbbildrichtige Farbträgerverkopplung wird nicht gesetzt. Wenn der Schnittbetrieb mit zwei DNW-A28P über das untere Steuerpult gesteuert REGEN CONTROL wird, legt dieser Parameter fest, ob der Zeitcode automatisch regeneriert wird oder MODE nicht.
  • Seite 81 700er Parameter im Zusammenhang mit der Videosteuerung Parameter- Parameter- Einstellungen Nummer Bezeichnung SELECTION OF Die Ausgabe eines E-E-Videosignals erfolgt mit einer Verzögerung gegenüber dem VIDEO/SYNC Video-Eingangssignal, die der für die Videoverarbeitungs-Schaltung benötigten DELAY Zeitdauer entspricht. Mit diesem Parameter wird festgelegt, ob das dem Video- Ausgangssignal angefügte Sync-Signal um die gleiche Zeitdauer verzögert wird oder nicht.
  • Seite 82 Erweiterungsmenü 700er Parameter im Zusammenhang mit der Videosteuerung (Fortsetzung) Parameter- Parameter- Einstellungen Nummer Bezeichnung Während der Aufnahme und Wiedergabe eines FBAS-Signals wird der ESR (Edge EDGE Subcarrier Reducer) im Wiedergabekreis entsprechend des Videorecorder- SUBCARRIER Betriebszustands automatisch zu- und abgeschaltet. Wenn z.B. bei Aufzeichnung eines REDUCER MODE „Nichtstandard”-Signals die Farbkanten weniger gut definiert sind als bei einem einwandfreien Signal, kann die ESR-Zuschaltung des ESR mit diesem Parameter...

  • Seite 83: Input Level

    700er Parameter im Zusammenhang mit der Videosteuerung (Fortsetzung) Parameter- Parameter- Einstellungen Nummer Bezeichnung VIDEO PROCESS Wenn entweder der Parameter CAPSTAN des Hilfsmenüs oder Parameter 106 des ON CAP LOCK Setup-Menüs für Wiedergabe mit einer 2er Halbbildfolge auf „2F“ eingestellt ist, legt 2FIELD dieser Parameter fest, ob eine „Bildverschiebung“...
  • Seite 84 Erweiterungsmenü Parameter 715 bis 721: Einstellungen für Steuerung des Videoverarbeitungs-Systems gemäß Menü-Einstellungen Parameter- Parameter- Einstellungen Nummer Bezeichnung VIDEO GAIN Zur Einstellung des Video-Ausgangspegels. CONTROL Standardwert: 800H CHROMA GAIN Zur Einstellung des Chroma-Ausgangspegels. CONTROL Standardwert: 800H Zur Einstellung der Chromaphase. CHROMA PHASE CONTROL Standardwert: 80H SETUP LEVEL...
  • Seite 85 700er Parameter im Zusammenhang mit der Videosteuerung (Fortsetzung) Parameter- Parameter- Einstellungen Nummer Bezeichnung H BLANKING Zur Wahl der horizontalen Austastbreite eines Video-Ausgangssignals. WIDTH NARROW: Digitale Austastung (schmal) Die Einstellung NARROW wird bei Verwendung von zwei Digitalgeräten zum Schneiden von Videosignalen empfohlen, die eine größere horizontale Austastbreite aufweisen.
  • Seite 86 Erweiterungsmenü 800er Parameter im Zusammenhang mit der Audiosteuerung Parameter- Parameter- Einstellungen Nummer Bezeichnung DIGITAL AUDIO Zur Einstellung der Stummschaltung der digitalen Audiosignale im Shuttle-Betrieb. MUTE IN SHUTTLE OFF : Keine Stummschaltung MODE CUEUP: Stummschaltung im Cue-Betrieb und während des Schnittvorlaufs FULL: Stummschaltung im Shuttle-Betrieb Zur Festlegung der Zeitdauer zur Verarbeitung der Kreuzüberblendung oder DIGITAL AUDIO...

  • Seite 87: Bedienungsvorgänge Des Erweiterungsmenüs

    Player dem Recorder als SDI-Ausgangssignale zugeleitet. 6-3-2 Bedienungsvorgänge des Erweiterungsmenüs Um Zugriff auf das Erweiterungsmenü zu erhalten, Einstellen von Unterparametern setzen Sie sich bitte mit dem Sony-Kundendienst in Verbindung. Wählen Sie den Menüparameter durch Drehen des Jog-Knopfes aus, und drücken Sie dann den Jog- Für Zugriff auf das Erweiterungsmenü...

  • Seite 89: Herausnehmen Der Cassette Bei Durchhängendem Band

    Kundendiensttechniker gestrafft werden. Kopfreinigung Zum Reinigen der drehenden und stationären Köpfe Legen Sie die Reinigungscassette ein. verwenden Sie eine spezielle Reinigungscassette Sony BCT-5CLN. Drücken Sie die EJECT-Taste bei gedrückt Befolgen Sie die der Reinigungscassette mitgelieferten gehaltener DATA/PLAY-Taste. Anweisungen, weil unsachgemäße Handhabung zu einer Beschädigung der Köpfe führt.

  • Seite 90: Fehlermeldungen

    Anzeige im FL-Anzeigefeld. WARNING Anzeige auf, und eine Fehlermeldung erscheinen im FL-Anzeigefeld und im Monitor. (Stellen Sie SUPER im Hilfsmenu nicht auf OFF.) Bitte wenden Sie sich in einem solchen Fall an Ihren Sony-Kundendienst. Flehlermeldungen Code Meldung Bedeutung: REEL TROUBLE Banddurchhang beim Ausfädelvorgang.

  • Seite 91: Kondensatbildung

    Kondensatbildung Wenn das Gerät von einem kalten an einen warmen Solange die Anzeige leuchtet, läßt sich keine Cassette Ort gebracht oder bei hoher Umgebungsfeuchtigkeit einlegen. betrieben wird, kann sich Kondensat an der Nachdem die Fehlermeldung verschwindet und die Kopftrommel bilden. Das Band kann in einem solchen WARNING-Anzeige erlischt, ist das Gerät wieder Fall an der Kopftrommel anhaften und beschädigt betriebsbereit.

  • Seite 92: Das Stundenmeter Zur Anzeige Bringen

    Regelmäßige Wartung Das Stundenmeter zur Anzeige bringen Das Stundenmeter zur Anzeige bringen Drücken Sie die MENU-Taste, und bringen Sie dann durch Drehen des Job-Knopfes den gewünschten Parameter auf dem Monitor und FL-Anzeigefeld zur Anzeige. EJECT FL-Anzeigefeld Zum raschen Zugriff auf den Menü-Parameter CTL/TC/U-BIT CTL/TC/U-BIT-Taste Drücken Sie die MENU-Taste gefolgt von der CTL/...

  • Seite 93: Technische Daten

    Technische Daten Empfohlene Cassetten Allgemein Betacam SX (S): BCT-6SX/12SX/ 22SX/32SX/60SX Aufnahmeformat Betacam SP (S): für Aufnahme und Betacam SX Wiedergabe Eingangsspannung Betacam (S): nur für Wiedergabe 12 V Gs Leistungsaufnahme 58 W Videosystem Betriebstemperaturbereich 0 °C bis 40 °C Digital-Videosystem Lagerungstemperaturbereich Abtastrate Y: 13,5 MHz...
  • Seite 94 Technische Daten Analogausgang Sonstige A/D-, D/A-Quantisierung 16 Bits/Sample Kanalcodierung S-I-NRZI PR-IV Frequenzgang 20 Hz bis 20 kHz +0,5 dB/–1,0 dB Fehlerkorrektur Reed-Solomon Code (0 dB bei 1 kHz) Dynamikumfang min. 88 dB (bei 1 kHz, Emphasis ON, 30 kHz LPF ON) Klirrgrad max.
  • Seite 95 Prozessor-Einstellbereich Ausgänge Videopegel ±3 dB/–∞ bis +3 dB wählbar SDI OUT 1/2 BNC (2) Chromapegel ±3 dB/–∞ bis +3 dB wählbar Serial digital (270 Mbits/s) Setup-Pegel (525er Modus) SMPTE 259M/ITU-R BT.656-3 ±30 IRE VIDEO OUTPUT 1/2(SUPER) Schwarzpegel (625er Modus) BNC (2) (Zeicheneinblendung über 2 (SUPER)-Ausgang möglich) ±210 mV Y/C-Verzögerung...

  • Seite 96: Optionales Zubehör

    Technische Daten Optionales Zubehör AC-DN2A Netzadapter AC-550CE Netzadapter BP-L60(A)/L90(A) Akku BP-90(A) Akku BC-L100CE/L50 Akkuladegerät (für BP-L60(A)/ L90(A)) BC-210CE Akkuladegerät (für BP-90(A)) BC-410CE Akkuladegerät (für BP-90(A)) DC-L90 Akkubehälter (für BP-90(A)) BKP-L551 Akkuadapter BVR-3 Fernbedienung (eingeschränkte Funktion) BCT-5CLN Reinigungscassette BKNW-25 DV Interface Box (nach IEEE 1394) Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

  • Seite 97: Glossar

    Glossar Abtastrate Entladen Veränderung durchlaufen und an Ein Frequenzwert gemessen in einem Ausgang von einem Bei Drücken der EJECT-Taste kHz als Maß für die Zeit, die für externen Gerät als Eingangssignal wird das Band automatisch in seine die Digitalisierung eines abgegriffen werden kann.
  • Seite 98 Glossar Servoverkopplung Kopftrommel Quantisierungsstufen, desto höher Synchronisierung der Ein Metallzylinder, auf dem die die Verzerrung im Analogsignal, Kopftrommel- oder Capstan- Audio-/Videoköpfe angeordnet wenn dieses aus dem Digitalsignal Rotationsphase mit einem sind. Die Trommel dreht mit hoher zurückgebildet wird. Referenzsignal während Aufnahme Geschwindigkeit im Einklang mit und Wiedergabe, so daß...
  • Seite 99 Suchbetrieb VITC Eine Betriebsart des Abkürzung für Vertical Interval Videorecorders zur Lokalisierung Time Code. Dieser Zeitcode wird spezieller Szenen anhand des in die vertikale Austastlücke Wiedergabebildes oder der eingefügt und mit auf die Zeitcodewerte während der Videospur aufgezeichnet. Er läßt Wiedergabe des Bands mit sich auch bei langsamen unterschiedlichen...
  • Seite 101 Stichwortverzeichinis CHROMA PHASE-Regler und PRE/VAR- Steuerfeld 1-6 Schalter 1-10 Umschalten zwischen Seiten 2-19 AGC (Hilfsmenü) 2-21 Chroma-Ausgangspegel und PRE/VAR- Videoeinstellungs-Seite 2-22 Akku 2-1 Schalter 1-10 Wahl von Parametern 2-19 Adapter 2-1 Chromaphase 1-10, 2-23 Hilfsträgerphase (SC PH) 2-23 Anzeige „Akku beinah erschöpft“ (BAT-NE) CHROMA-Regler und PRE/VAR-Schalter HOLD-Taste 1-6 2-24...

  • Seite 102: Stichwortverzeichnis

    Stichwortverzeichnis Setup-Menü 6-1 Ändern der Einstellwerte 6-4 WARNING-Anzeige 1-5 Ändern von Parametern 6-4 PAGE-Taste 1-6 Wiedergabe Anzeige 6-4 Parameter des Setup-Menüs Betrieb 4-4 Erweiterungsmenü 6-8 Audiosteuerung 6-22 Capstan-Korrektur 4-5 Grundmenü 6-1 digitale Signalverarbeitung 6-23 Vorbereitung 4-4 Konfiguration 6-1 digitales Stundenmeter A-3 Menü-Bank 6-6 Fernsteuerungs-Schnittstelle 6-10 Sichern 6-6...
  • Seite 103 The material contained in this manual consists of information that is the property of Sony Corporation and is intended solely for use by the purchasers of the equipment described in this manual. Sony Corporation expressly prohibits the duplication of any...
