- Seite 4 ATTENTION: Pour éviter tout risque d’électrocution ou d’incendie, ne pas exposer cet appareil à la pluie ou à l’humidité. Pour éviter tout risque d’électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne contient aucune pièce remplaçable par l'utilisateur. Confiez toutes les réparations à un personnel qualifié. Le signe avec un éclair dans un triangle prévient l’utilisateur de la présence d’une tension dangereuse et non isolée dans l’appareil.
-
Seite 6: Inhaltsverzeichnis
Introduction ..............1 Hartke AC75 and AC150 Acoustic Amplifier Features ......2 Guided Tour - Front Panel . -
Seite 35: Einleitung

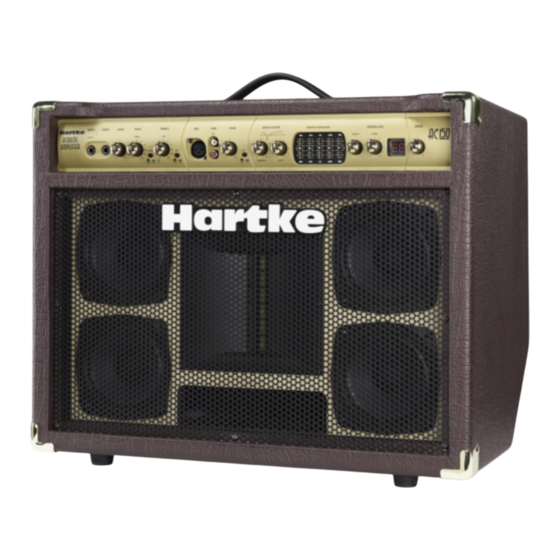

Klang jedes Akustikinstruments. Die Verstärker sind in zwei Versionen erhältlich: dem AC75 mit zwei 5" Treibern und 75 Watt Leistung sowie dem AC150 mit vier 5" Treibern und 150 Watt Leistung. Beide Amps verfügen über zwei Eingangskanäle, wobei Channel 1 für Eingangssignale von passiven oder aktiven Akustikgitarren-Pickups und Channel 2 für Mikro-... -
Seite 36: Features Der Hartke Ac75/Ac150 Akustikverstärker
Höhenansprache ohne die resonanten Verzerrungen anderer standard Tweeter. Der AC75 arbeitet mit einem 2 x 4" Ribbon auf einem 5 x 7 Waveguide und der AC150 mit einem 2 x 4" Ribbon auf einem 7 x 7 Waveguide. -
Seite 37: Geführter Rundgang - Vorderseite
16. EXF SELECT - Damit wählen Sie eines der 100 verfügbaren Digitaleffekt-Presets. 17. EFX PRESET Display - Zeigt die Nummer des momentan gewählten Preset-Programms an. 18. VOLUME - Mit diesem Drehregler steuern Sie den Gesamtpegel des AC75 oder AC150 Amps. -
Seite 38: Geführter Rundgang - Rückseite
D. PRE/POST-Schalter – Damit lässt sich das Direktausgangssignal vor oder hinter dem Kanal- Preamp, dem EQ und den Effekten abgreifen. E. DIRECT OUT XLR - Dieser Anschluss überträgt das symmetrische Signal des AC75 Haupt- ausgangs und kann mit dem Mischer der Haupt-PA verbunden werden. -
Seite 39: Hartke Ac75 Und Ac150 Acoustic-Amp Einrichten Und Betreiben
Hartke AC75 und AC150 Acoustic-Amp einrichten und betreiben Elementarer Betrieb des AC75 und AC150 Das Einrichten Ihres Hartke AC75 oder AC150 Acoustic- Amps ist ein einfaches Verfahren, das nur wenige Minuten dauert: 1. Entfernen Sie das gesamte Verpackungsmaterial (he- ben Sie es für zukünftige Wartungsarbeiten auf ) und ent- scheiden Sie, wo der Verstärker platziert werden soll. - Seite 40 Hartke AC75 und AC150 Acoustic-Amp einrichten und betreiben 8. Experimentieren Sie dann mit dem grafischen EQ des AC75 oder AC150. Stellen Sie zunächst alle 5 Slider auf die einrastende, lineare Mitteposition “0” ein. Spielen Sie Ihr Akustikinstrument und verschieben Sie nacheinander jeden Slider.
- Seite 41 Liste der 100 Effekt-Presets auf Seite 71. Sie können den EFX auch über einen an die rückseitige FOOTSWITCH-Buchse angeschlossenen optionalen Fußschalter, z. B. Hartke FS1, ferngesteuert ein- und aus- schalten. Die rote EFX LED leuchtet, wenn die Digitaleffekte ein- geschaltet sind.
- Seite 42 Hartke AC75 und AC150 Acoustic-Amp einrichten und betreiben Mic-Eingang verwenden An den Mikrofon-Eingang der AC75 und AC150 Acoustic Ribbon-Amps können Sie ein Mikrofon zur Abnahme Ihres Akustikinstruments oder ein Signal von einem Akustik-Preamp mit Mikrofonpegel, z. B. Hartke Acoustic Attack-Pedal, anschließen. Sie können an den MIC-Eingang auch ein niederohmiges standard Gesangsmikrofon anschließen.
- Seite 43 Hartke AC75 und AC150 Acoustic-Amp einrichten und betreiben Notch-Filter einstellen Der NOTCH-FILTER des AC75 und AC150 ist ein mäch- tiges Werkzeug zum Entfernen von Feedback. Dieser lästige Klang entsteht, wenn der Schall des Lautspre- chers von einem Mikrofon aufgenommen wird, das mit dem Lautsprecher verbunden ist.
- Seite 44 Hartke AC75 und AC150 Acoustic-Amp einrichten und betreiben LINE/CD-Eingang verwenden An den LINE/CD-Eingang Ihres Amps der Acoustic Ribbon-Serie können Sie einen tragbaren CD-, Casset- ten-, Mini Disk- oder MP3-Player anschließen, um zu voraufgezeichneten Tracks zu jammen oder ein Riff aus Ihrem Lieblingssong "herauszuhören".
-
Seite 45: Ac75 Und Ac150 Setups
AC75 und AC150 Setups Direktausgang verwenden Der AC75 ist mit einem Direct Out und der AC150 mit einem Stereo Direct Out zur Verbin- dung mit dem PA-Hauptsystem ausgerüstet. Über diese elektronisch symmetrierten XLR- Buchsen können Sie Signale vom AC75 oder AC150 zu einem Aufnahmepult oder über den Mikrofon-Eingang des Hauptmischers zum PA-Hauptsystem leiten. -
Seite 46: Ac75 Und Ac150 Setups
AC75 und AC150 Setups Effekt-Loop verwenden Die rückseitigen PREAMP OUT- und AMP IN-Anschlüsse der AC75 und AC150 Acoustic Ribbon-Amps greifen separat auf die Vorverstärker- und Endstufen-Sektion zu. Diese Buchsen können einzeln verwendet werden. Beispiel: Über den PREAMP OUT kann man das Signal zu einem Recorder leiten und über AMP IN kann man die Endstufe als Aktivmonitor betreiben. -
Seite 47: Über Den Equalizer
Sie bestimmte Frequenzbereiche verstärken oder bedämpfen — dies funktioniert wie die Bass- und Höhen-Regler Ihrer HiFi-Anlage, nur viel präzi- ser. Der AC75 oder AC150 bietet Ihnen das effek- tivste Werkzeug zur Formung des Gesamtklangs Ihres Acoustic-Sounds: Einen grafischen Equalizer mit 12 dB Verstärkung/Bedämpfung auf fünf... - Seite 48 Instrumente oder Songs finden, notieren Sie sie (solche Dinge vergisst man schnell!). • Und vergessen Sie beim Experimentieren mit den EQ-Reglern des AC75 oder AC150 nicht, dass Ihr Akustikinstrument wahrscheinlich auch über eigene EQ-Regler verfügt — experimentie- ren Sie also mit beiden Systemen.
-
Seite 80: Ac75 Und Ac150 Technische Daten
TRS 1/4” Klinke Direct Output XLR-Stecker Lautsprechersystem-Impedanz (Ohm) 4 Ohm Impedanz Tieffrequenz-Treiber AC75 2 x 5" spezieller Hartke 8 Ohm, 25 Watt Breitband- Treiber AC150 4 x 5" spezieller Hartke 8 Ohm, 25 Watt Breitband- Treiber Hochfrequenz-Treiber AC75 2 x 4" Planar Ribbon auf 5 x 7 Waveguide, AC150 2 x 4"...
