a
z
CLICK!
j
x
24
z
o
CLICK!
E
f
PUSH!
C

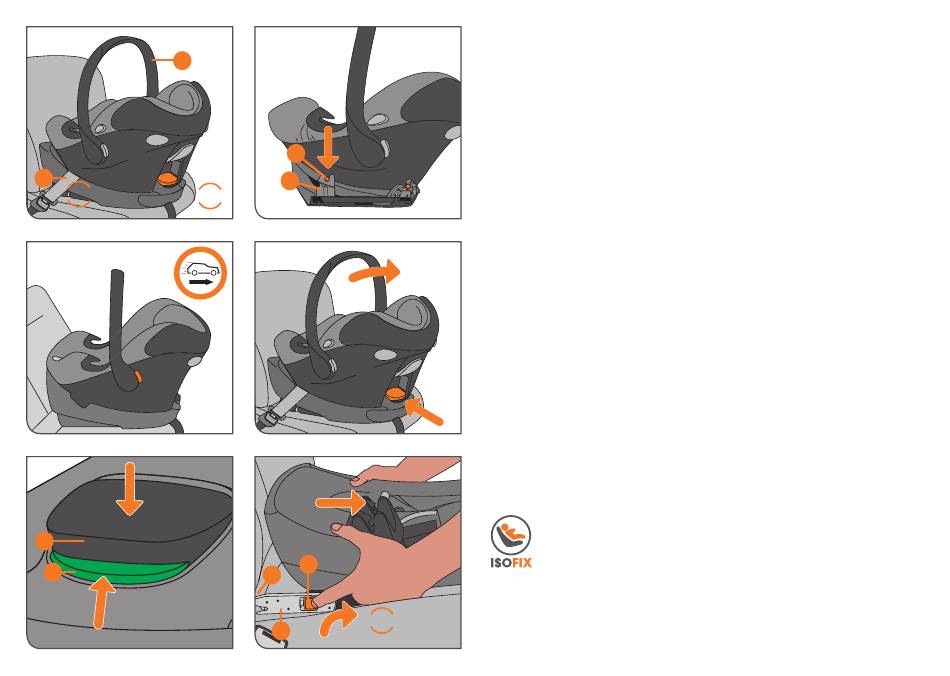

• Senken Sie nun das Fußende der aTon / CloUD babyschale
ab, bis der rasthaken (o) mit der zweiten raststange (z),
hörbar, mit einem KlICK verriegelt.
• Kontrollieren Sie ob die Indikatortaste (x) aus der
Entriegelungstaste (j) ragt und ziehen Sie am Tragebügel (a)
der aTon / CloUD babyschale, um den ordnungsgemäßen
Einbau zu überprüfen.
LÖSEN DER ATON / CLOUD BABYSCHALE
• Durch Drücken der Indikatortaste (x) wird die
Entriegelungstaste (j) freigegeben.
• betätigen Sie die Entriegelungstaste (j) und neigen Sie
gleichzeitig die aTon / CloUD babyschale etwas nach vorne
bis die raststange (z) am Fußende frei ist.
• nun können Sie die Entriegelungstaste (j) loslassen und
gleichzeitig die aTon / CloUD babyschale komfortabel von
der Base Q-fix abheben.
AUSBAU DER BASE Q-FIx – ISOFIx
• Führen Sie die Einbauschritte in umgekehrter
reihenfolge durch.
• Entriegeln Sie die ISoFIX rastarme (C) beidseitig,
indem Sie die roten Entriegelungstasten (E) drücken und
gleichzeitig zurückziehen.
• Ziehen Sie die Base Q-fix aus den ISOFIX Einführhilfen (f)
heraus.
• bringen Sie die ISoFIX rastarme (C) in Ihre ausgangsposition
indem Sie sie um 180°drehen.
