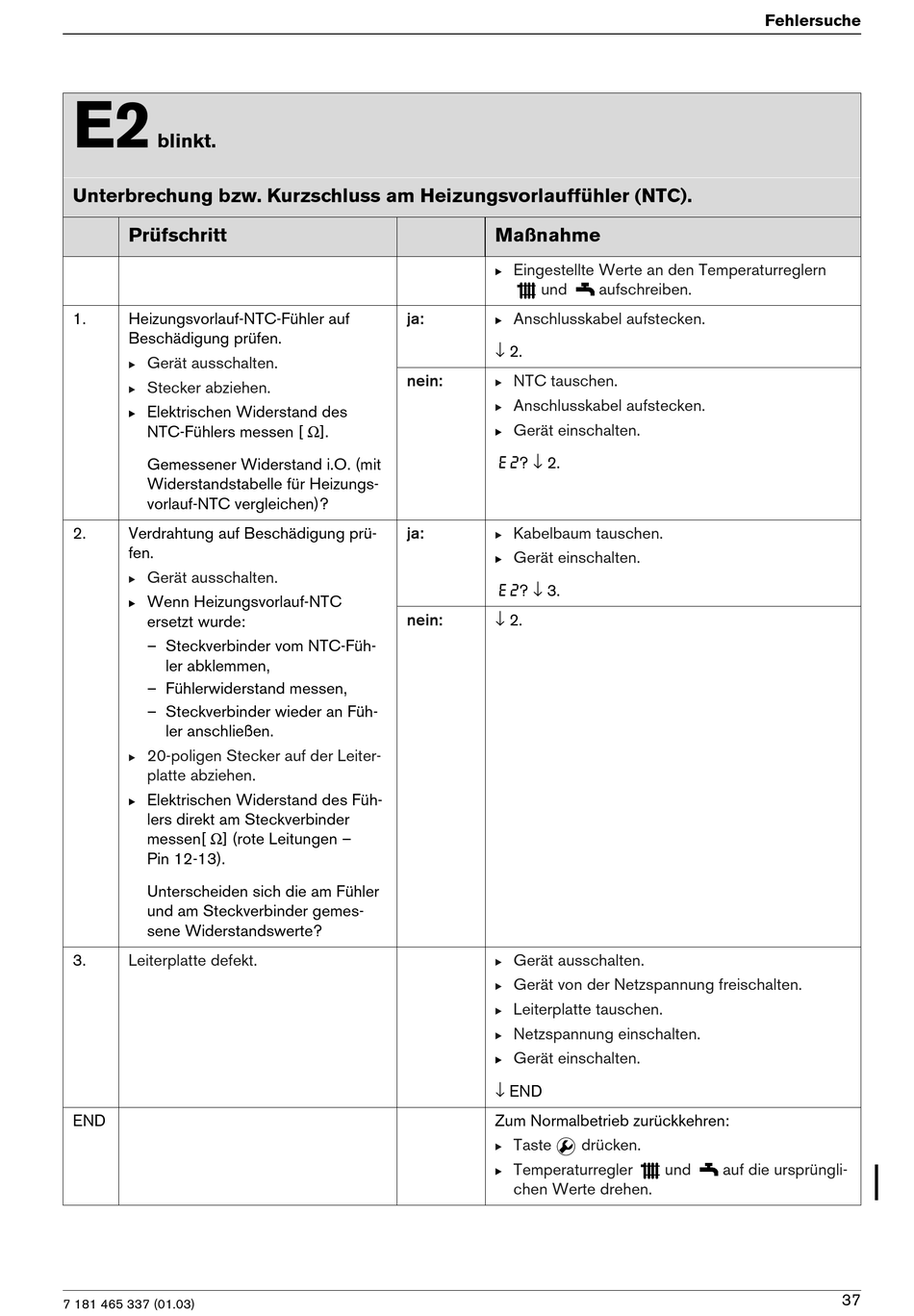

E2
blinkt.
Unterbrechung bzw. Kurzschluss am Heizungsvorlauffühler (NTC).
Prüfschritt
1. Heizungsvorlauf-NTC-Fühler auf
Beschädigung prüfen.
Gerät ausschalten.
B
Stecker abziehen.
B
Elektrischen Widerstand des
B
NTC-Fühlers messen [ Ω ].
Gemessener Widerstand i.O. (mit
Widerstandstabelle für Heizungs-
vorlauf-NTC vergleichen)?
2. Verdrahtung auf Beschädigung prü-
fen.
Gerät ausschalten.
B
Wenn Heizungsvorlauf-NTC
B
ersetzt wurde:
– Steckverbinder vom NTC-Füh-
ler abklemmen,
– Fühlerwiderstand messen,
– Steckverbinder wieder an Füh-
ler anschließen.
20-poligen Stecker auf der Leiter-
B
platte abziehen.
Elektrischen Widerstand des Füh-
B
lers direkt am Steckverbinder
messen[ Ω ] (rote Leitungen –
Pin 12-13).
Unterscheiden sich die am Fühler
und am Steckverbinder gemes-
sene Widerstandswerte?
3. Leiterplatte defekt.
END
7 181 465 337 (01.03)
Maßnahme
Eingestellte Werte an den Temperaturreglern
B
und
ja: Anschlusskabel aufstecken.
B
↓ 2.
nein: NTC tauschen.
B
Anschlusskabel aufstecken.
B
Gerät einschalten.
B
E2? ↓ 2.
ja: Kabelbaum tauschen.
B
Gerät einschalten.
B
E2? ↓ 3.
↓ 2.
nein:
Gerät ausschalten.
B
Gerät von der Netzspannung freischalten.
B
Leiterplatte tauschen.
B
Netzspannung einschalten.
B
Gerät einschalten.
B
↓ END
Zum Normalbetrieb zurückkehren:
Taste
B
Temperaturregler
B
chen Werte drehen.
aufschreiben.
drücken.
und auf die ursprüngli-
Fehlersuche
