PIKO 35008 Bedienungsanleitung

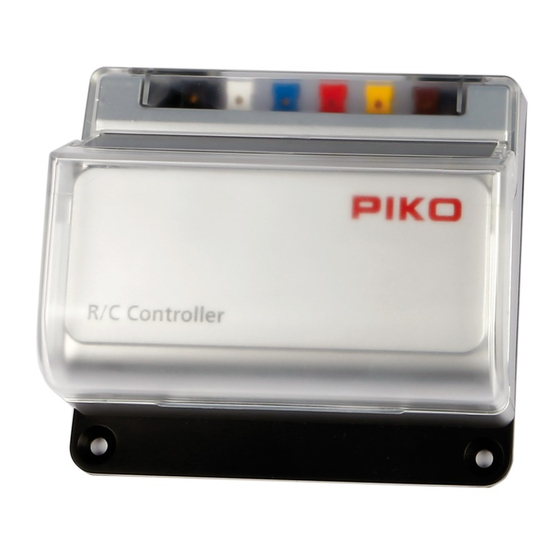

R/C Fahrregler #35008
Bedienungsanleitung
Technische Daten:
Anzahl Kanäle: 8
Fahrstufen: 28
Frequenzband: 2.4 GHz
#35270 Anschluss-Clip
1
Reichweite: ca. 30 m
Spannungsversorgung: 16-24 V DC
max. Ausgangsstrom: 4A
max. 1 A
Abmessungen: ca. 110 x 103 x 60 mm
Gewicht: ca. 150 g
Wichtige Informationen zur Inbetriebnahme:
2
Schließen Sie den Fahrregler sorgfältig nach dem Anschlussplan an. Beginnen
Sie den Spielbetrieb erst, nachdem Sie alle nötigen Kabel angeschlossen haben.
Werden beim Anschluss Kabel verschiedener Funktionen kurzgeschlossen, kann
der Fahrregler beschädigt werden und den Verlust jeglicher Garantieansprüche
#35008 R/C Fahrregler
zur Folge haben. Der Anschluss für den Stromeingang (INPUT) ist an eine kor-
rekte Polung gebunden. Bitte achten Sie beim Anschluss darauf.
3

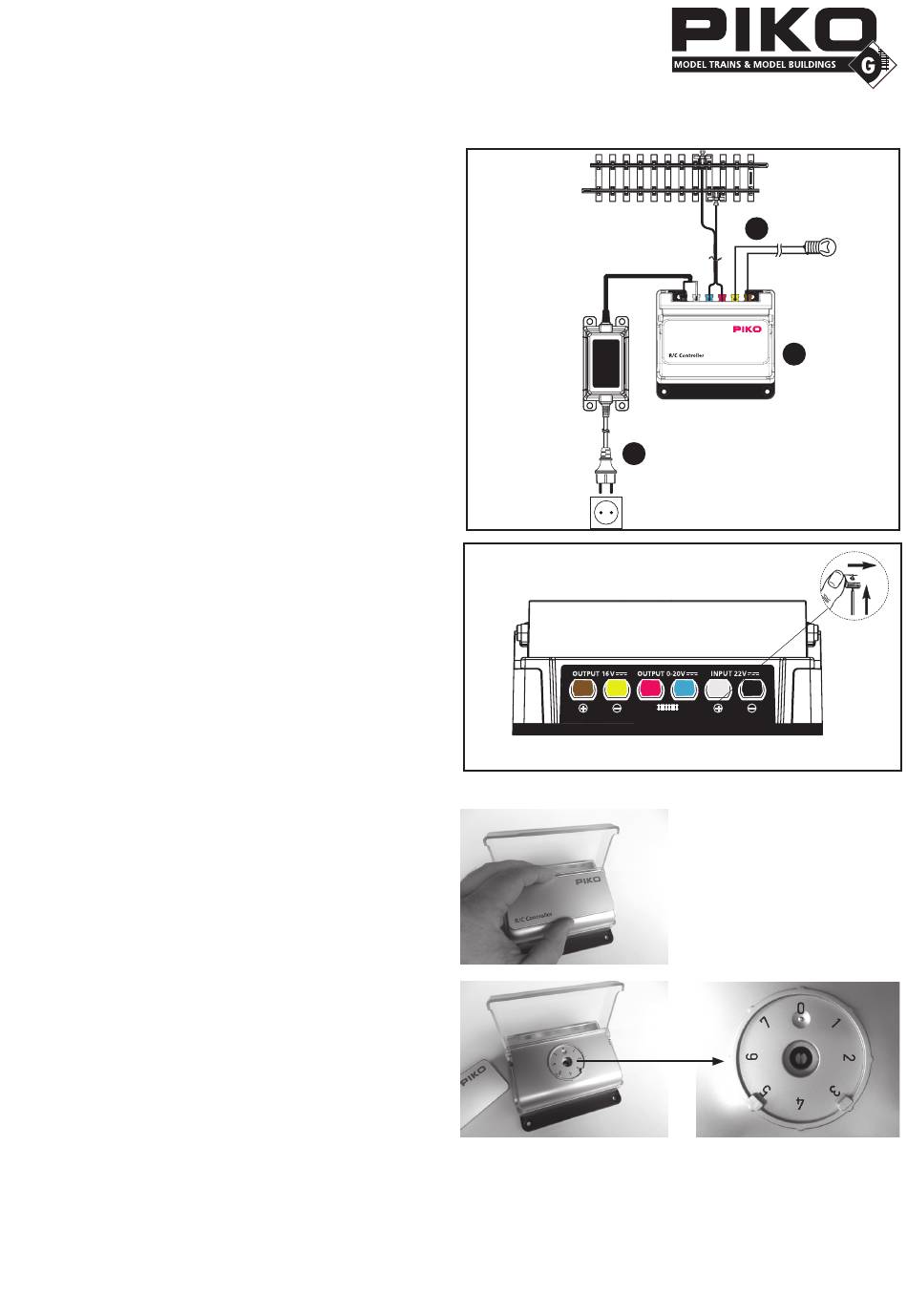

1. Aufbau und Anschluss:
Stellen Sie den Regler auf einer stabilen, flachen und gut zugänglichen Unterlage auf.
230 V~ AC
Der Regler kann über die 4 Schraublöcher befestigt werden.
Bild 1
Bohren Sie auf keinen Fall zusätzliche Löcher in das Gehäuse.
2. Anschluss:
Schließen Sie das Netzteil*, den Gleisanschlussclip* und ggf. Zubehör am Terminal an
der Rückseite des RC Fahrreglers an. Verbinden Sie den Gleisanschlussclip mit dem
Gleis Ihrer Anlage. Sind alle Anschlüsse ordentlich erfolgt, verbinden Sie abschließend
das Netzteil mit dem Stromnetz.
Bild 2
3. Kanalwahl / Synchronisation
Damit der Empfänger die Signale des Senders* empfangen kann, muss er mit dem
entsprechenden Sender gebunden werden. Dies geschieht durch eine einfache
Kanalwahl durch einen DIP-Drehschalter.
Werksseitig sind Sender und Empfänger auf Kanal 0 eingestellt.
Fahrregler (Empfänger):
1. Klappen Sie die transparente Abdeckung am RC-Fahrregler hoch
2. Ziehen Sie die Blende ab.
3. Sie haben nun Zugriff auf den DIP-Drehschalter.
4. Durch Pfeilrichtung wird der eingestellte Kanal angezeigt.
5. Durch drehen mit einem kleinen, flachen Schraubendreher können Sie den
Kanal einstellen.
Sender und Empfänger müssen entsprechend durch gleiche Kanäle auf einander
synchronisiert werden.
Sender (separat erforderlich #35041):
1. Nehmen Sie am Sender die kleine Abdeckung an der Rückseite ab.
2. Sie haben nun Zugriff auf den DIP-Drehschalter.
3. Durch Pfeilrichtung wird der eingestellte Kanal angezeigt.
4. Durch Drehen mit einem kleinen, flachen Schraubendreher können Sie den Kanal einstellen.
