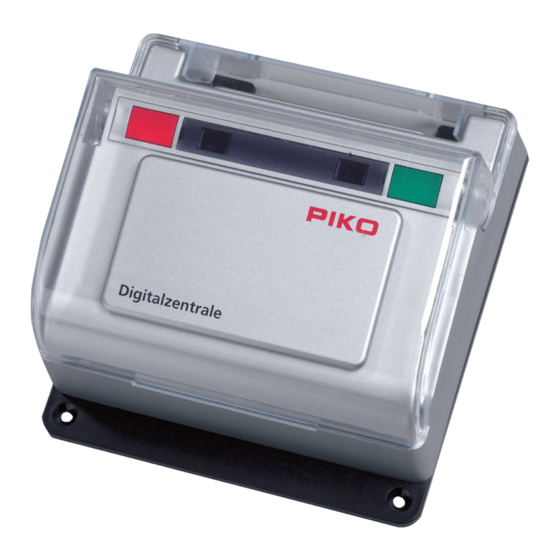

- Seite 1 Anleitung zur Erweiterung einer PIKO ® 35010 Digitalzentrale PIKO® ist in Wort und Bild eingetragenes Warenzeichen der PIKO Spielwaren GmbH, 96515 Sonneberg. 16.02.2015 Autor: Bernd Betz, Obertraubling...
- Seite 2 Netzteil war mir zu teuer, deshalb entschied ich mich für die Universal Version eines Laptop Netzteils. Massoth® ist ein eingetragenes Warenzeichen der Firma Massoth Elektronik GmbH, Seeheim. PIKO® ist in Wort und Bild eingetragenes Warenzeichen der PIKO Spielwaren GmbH, 96515 Sonneberg. 16.02.2015 Autor: Bernd Betz, Obertraubling...
- Seite 3 Ansichten der fertigen Einheit 16.02.2015 Autor: Bernd Betz, Obertraubling...
- Seite 4 Zu bestellende Komponenten: Von Fa. Reichelt Elektronik: 16.02.2015 Autor: Bernd Betz, Obertraubling...
- Seite 5 Zu bestellende Komponenten: z.B.: Ebay: Universal Laptop Netzteil Zusätzlich wird benötigt: -ca. 1 m doppeladrige Leitung 2x 0,5 mm² 4 x Schraube M 4 x 6 mit Senkkopf 2 x Schraube M3 x 10 mit Mutter 2 Stück Doppelseitiges Schaumklebeband ca. 3 x 3 cm 16.02.2015 Autor: Bernd Betz, Obertraubling...
- Seite 6 Netzteil: Klebeband unten anbringen, Netzteil wird in die Unterschale eingeklebt. Am Wahlschalter sind 22 V einzustellen. Kabel: 16.02.2015 Autor: Bernd Betz, Obertraubling...
- Seite 7 Innenverdrahtung: Das Kabel mit den 22 Volt vom Netzteil wird zunächst zweipolig über den Hauptschalter geführt und speist dann die Zentrale Das Gleisanschlusskabel kommt von der Zentrale, geht auf den Umschalter, dieser wiederum speist dann die doppelte Anschlussklemme auf der Rückseite 16.02.2015 Autor: Bernd Betz, Obertraubling...
- Seite 8 Gehäusebearbeitung: An der Unterschale und Oberschale des Gehäuses sind innen im Bereich des Netzteils 2 Kleine Nasen zu entfernen, damit das Netzteil Platz hat. In der Oberschale sind 2 Bohrungen DM 5 mm für die Kabeldurchführungen sowie 4 Gewinde M4 zur Befestigung der Zentrale einzufügen. Die Zentrale wird mit 4 Senkkopfschrauben M4 x 6 auf dem Gehäuse befestigt.
- Seite 9 Anhang: Zeichnungen Front- und Rückplattenbearbeitung Rote Linien entsprechen Aussparungen bzw. Schnitten Blaue Linien entsprechen den Frontplatten des Gehäuses 16.02.2015 Autor: Bernd Betz, Obertraubling...
