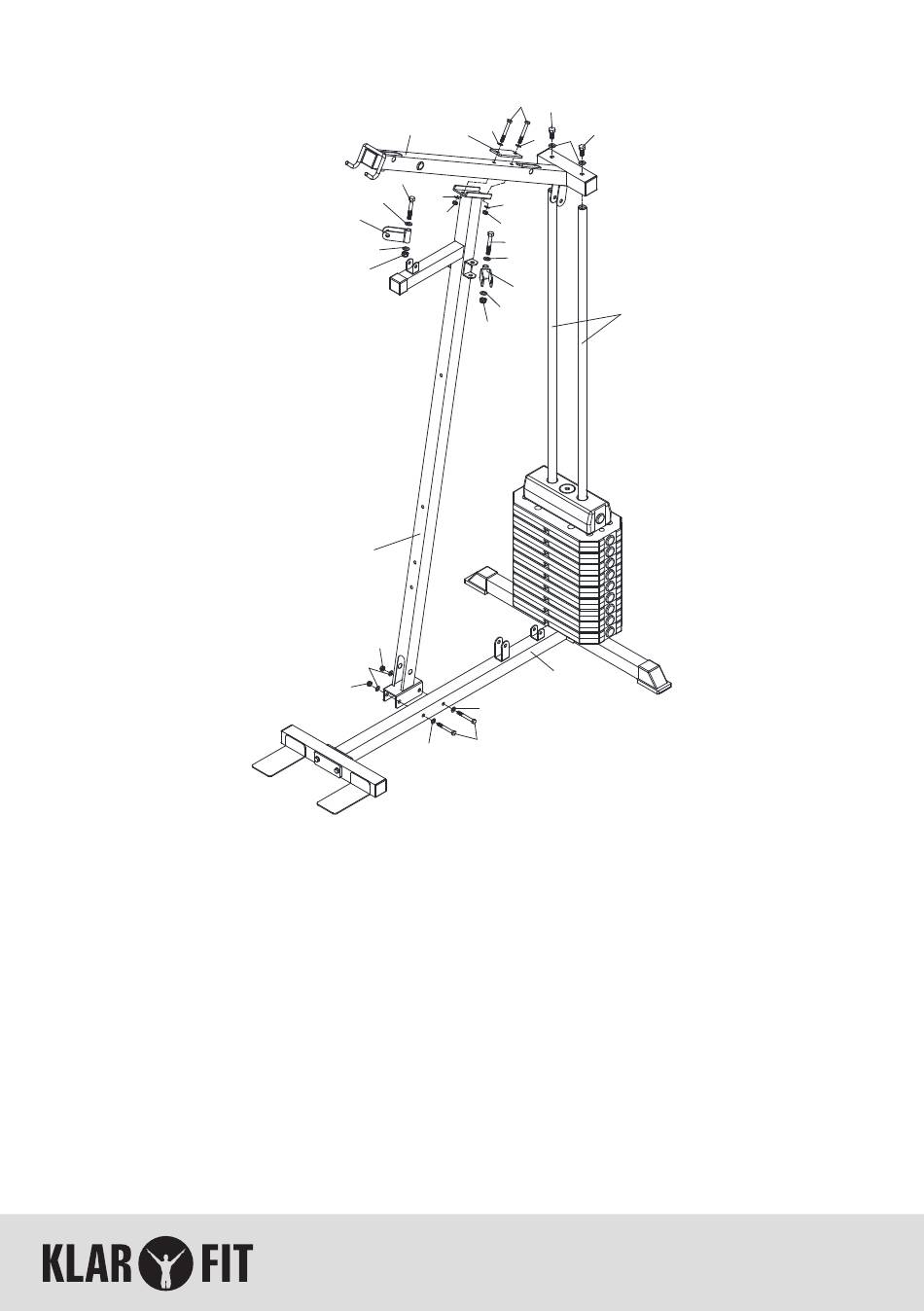

Schritt 3
1.
Befestigen Sie den Hauptträger (4) am Hauptsockel (1). Verwenden Sie dazu 2 Sechs-
kantbolzen (18), 4 Unterlegscheiben (19) und 2 Nylonmuttern.
2.
Nehmen Sie die beiden Sechskantschrauben (34) und die Unterlegscheiben (35) aus
der Gewichtsführungsstange (60) heraus.
3.
Die obere Querstrebe (8) mit zwei Sechskantschrauben (34) und zwei Unterlegscheiben
(35) an die Gewichtsführungsstangen anbringen.
4.
Die oberere Querstrebe (8) mithilfe der Montageplatte (23) mit den Sechskantbolzen
(18), 4 Unterlegscheiben (19) und 2 Nylonmuttern (20) am Hauptträger (4) befestigen.
5.
Die beiden Rollenhalterungen (26) am Hauptträger befestigen. Verwenden Sie die 2
Sechskannbolzen (24), 4 Unterlegscheiben (35) und zwei Nylonmuttern (58).
