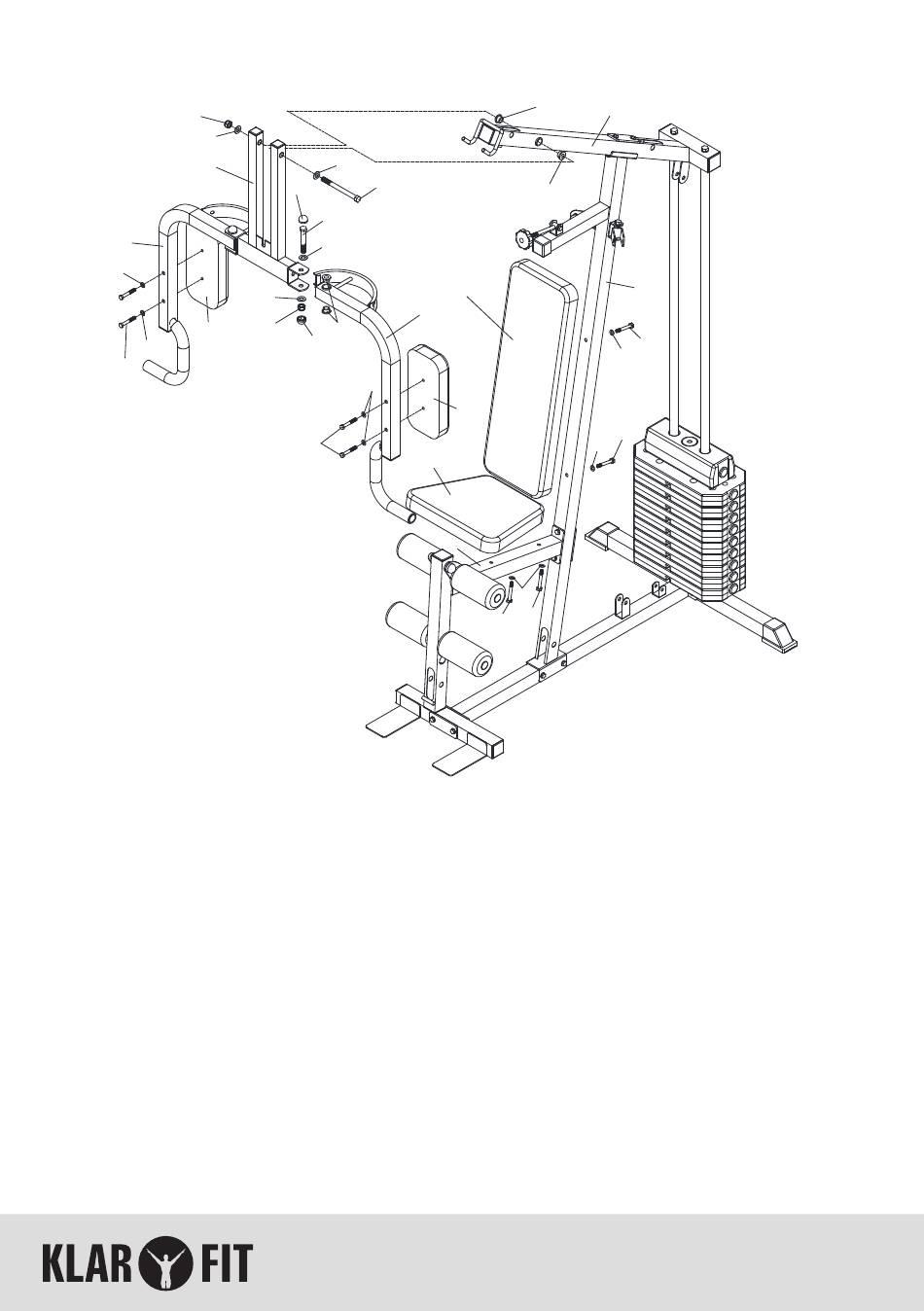

Schritt 5
Hinweis: Die Schmierhülsen (30) sind an der oberen Querstrebe (8) und den
Butterfly-Armen (6,7) vormontiert.
1.
Befestigen Sie die Zuggabel (5) an der oberen Querstrebe (8). Verwenden Sie dazu
einen Sechskantbolzen (29), 2 Unterlegscheiben (69) und eine Nylonmutter (31).
2.
Bringen Sie den linken (6) und den rechten (7) Butterfly-Arm an der Zuggabel (5) an,
indem Sie 2 Sechskantbolzen (48), 4 Unterlegscheiben (69), 2 Nylonmuttern (31) und
4 Schraubenkappen (51) verwenden.
3.
Befestigen Sie 2 Armpolster (44) am linken und rechten Butterfly-Arm (6,7).
Verwenden Sie dafür 4 Sechskantbolzen (41) und 4 Unterlegscheiben (19).
4.
Das Sitzpolster (14) auf die Sitzstütze (12) schrauben. Dazu 2 Sechskantbolzen (16)
und 2 Unterlegscheiben (19) verwenden.
5.
Die Rückenlehne (15) am Hauptträger (4) befestigen. Dabei 2 Sechskantbolzen (16)
und 2 Unterlegscheiben (19) verwenden.
