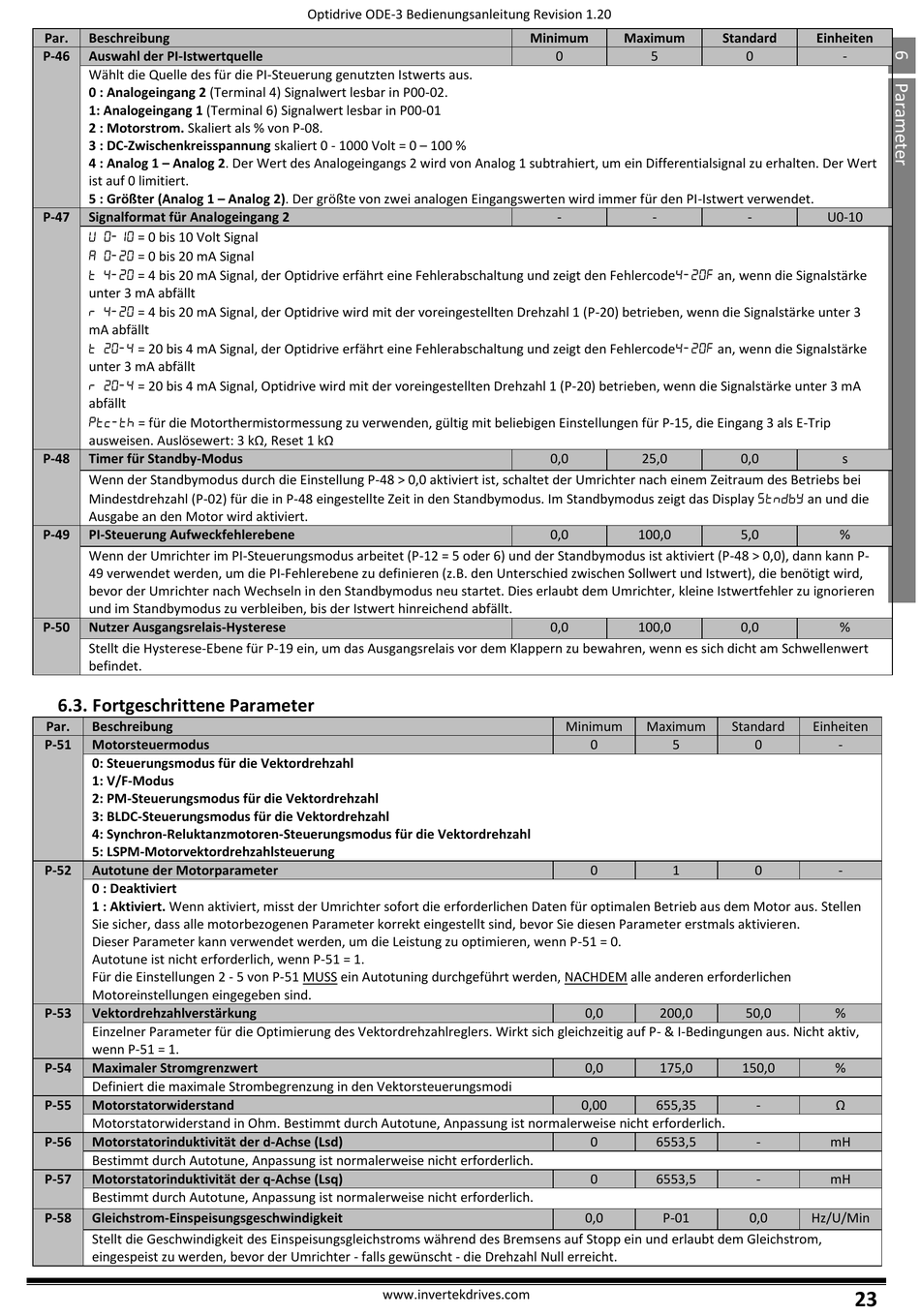

Par. Beschreibung
P-46 Auswahl der PI-Istwertquelle
Wählt die Quelle des für die PI-Steuerung genutzten Istwerts aus.
0 : Analogeingang 2 (Terminal 4) Signalwert lesbar in P00-02.
1: Analogeingang 1 (Terminal 6) Signalwert lesbar in P00-01
2 : Motorstrom. Skaliert als % von P-08.
3 : DC-Zwischenkreisspannung skaliert 0 - 1000 Volt = 0 – 100 %
4 : Analog 1 – Analog 2. Der Wert des Analogeingangs 2 wird von Analog 1 subtrahiert, um ein Differentialsignal zu erhalten. Der Wert
ist auf 0 limitiert.
5 : Größter (Analog 1 – Analog 2). Der größte von zwei analogen Eingangswerten wird immer für den PI-Istwert verwendet.
P-47 Signalformat für Analogeingang 2
 = 0 bis 10 Volt Signal
 = 0 bis 20 mA Signal
 = 4 bis 20 mA Signal, der Optidrive erfährt eine Fehlerabschaltung und zeigt den Fehlercode an, wenn die Signalstärke
unter 3 mA abfällt
 = 4 bis 20 mA Signal, der Optidrive wird mit der voreingestellten Drehzahl 1 (P-20) betrieben, wenn die Signalstärke unter 3
mA abfällt
 = 20 bis 4 mA Signal, der Optidrive erfährt eine Fehlerabschaltung und zeigt den Fehlercode an, wenn die Signalstärke
unter 3 mA abfällt
 = 20 bis 4 mA Signal, Optidrive wird mit der voreingestellten Drehzahl 1 (P-20) betrieben, wenn die Signalstärke unter 3 mA
abfällt
 = für die Motorthermistormessung zu verwenden, gültig mit beliebigen Einstellungen für P-15, die Eingang 3 als E-Trip
ausweisen. Auslösewert: 3 kΩ, Reset 1 kΩ
P-48 Timer für Standby-Modus
Wenn der Standbymodus durch die Einstellung P-48 > 0,0 aktiviert ist, schaltet der Umrichter nach einem Zeitraum des Betriebs bei
Mindestdrehzahl (P-02) für die in P-48 eingestellte Zeit in den Standbymodus. Im Standbymodus zeigt das Display  an und die
Ausgabe an den Motor wird aktiviert.
P-49 PI-Steuerung Aufweckfehlerebene
Wenn der Umrichter im PI-Steuerungsmodus arbeitet (P-12 = 5 oder 6) und der Standbymodus ist aktiviert (P-48 > 0,0), dann kann P-
49 verwendet werden, um die PI-Fehlerebene zu definieren (z.B. den Unterschied zwischen Sollwert und Istwert), die benötigt wird,
bevor der Umrichter nach Wechseln in den Standbymodus neu startet. Dies erlaubt dem Umrichter, kleine Istwertfehler zu ignorieren
und im Standbymodus zu verbleiben, bis der Istwert hinreichend abfällt.
P-50 Nutzer Ausgangsrelais-Hysterese
Stellt die Hysterese-Ebene für P-19 ein, um das Ausgangsrelais vor dem Klappern zu bewahren, wenn es sich dicht am Schwellenwert
befindet.

6.3. Fortgeschrittene Parameter

Par. Beschreibung
P-51 Motorsteuermodus
0: Steuerungsmodus für die Vektordrehzahl
1: V/F-Modus
2: PM-Steuerungsmodus für die Vektordrehzahl
3: BLDC-Steuerungsmodus für die Vektordrehzahl
4: Synchron-Reluktanzmotoren-Steuerungsmodus für die Vektordrehzahl
5: LSPM-Motorvektordrehzahlsteuerung
P-52 Autotune der Motorparameter
0 : Deaktiviert
1 : Aktiviert. Wenn aktiviert, misst der Umrichter sofort die erforderlichen Daten für optimalen Betrieb aus dem Motor aus. Stellen
Sie sicher, dass alle motorbezogenen Parameter korrekt eingestellt sind, bevor Sie diesen Parameter erstmals aktivieren.
Dieser Parameter kann verwendet werden, um die Leistung zu optimieren, wenn P-51 = 0.
Autotune ist nicht erforderlich, wenn P-51 = 1.
Für die Einstellungen 2 - 5 von P-51 MUSS ein Autotuning durchgeführt werden, NACHDEM alle anderen erforderlichen
Motoreinstellungen eingegeben sind.
P-53 Vektordrehzahlverstärkung
Einzelner Parameter für die Optimierung des Vektordrehzahlreglers. Wirkt sich gleichzeitig auf P- & I-Bedingungen aus. Nicht aktiv,
wenn P-51 = 1.
P-54 Maximaler Stromgrenzwert
Definiert die maximale Strombegrenzung in den Vektorsteuerungsmodi
P-55 Motorstatorwiderstand
Motorstatorwiderstand in Ohm. Bestimmt durch Autotune, Anpassung ist normalerweise nicht erforderlich.
P-56 Motorstatorinduktivität der d-Achse (Lsd)
Bestimmt durch Autotune, Anpassung ist normalerweise nicht erforderlich.
P-57 Motorstatorinduktivität der q-Achse (Lsq)
Bestimmt durch Autotune, Anpassung ist normalerweise nicht erforderlich.
P-58 Gleichstrom-Einspeisungsgeschwindigkeit
Stellt die Geschwindigkeit des Einspeisungsgleichstroms während des Bremsens auf Stopp ein und erlaubt dem Gleichstrom,
eingespeist zu werden, bevor der Umrichter - falls gewünscht - die Drehzahl Null erreicht.
