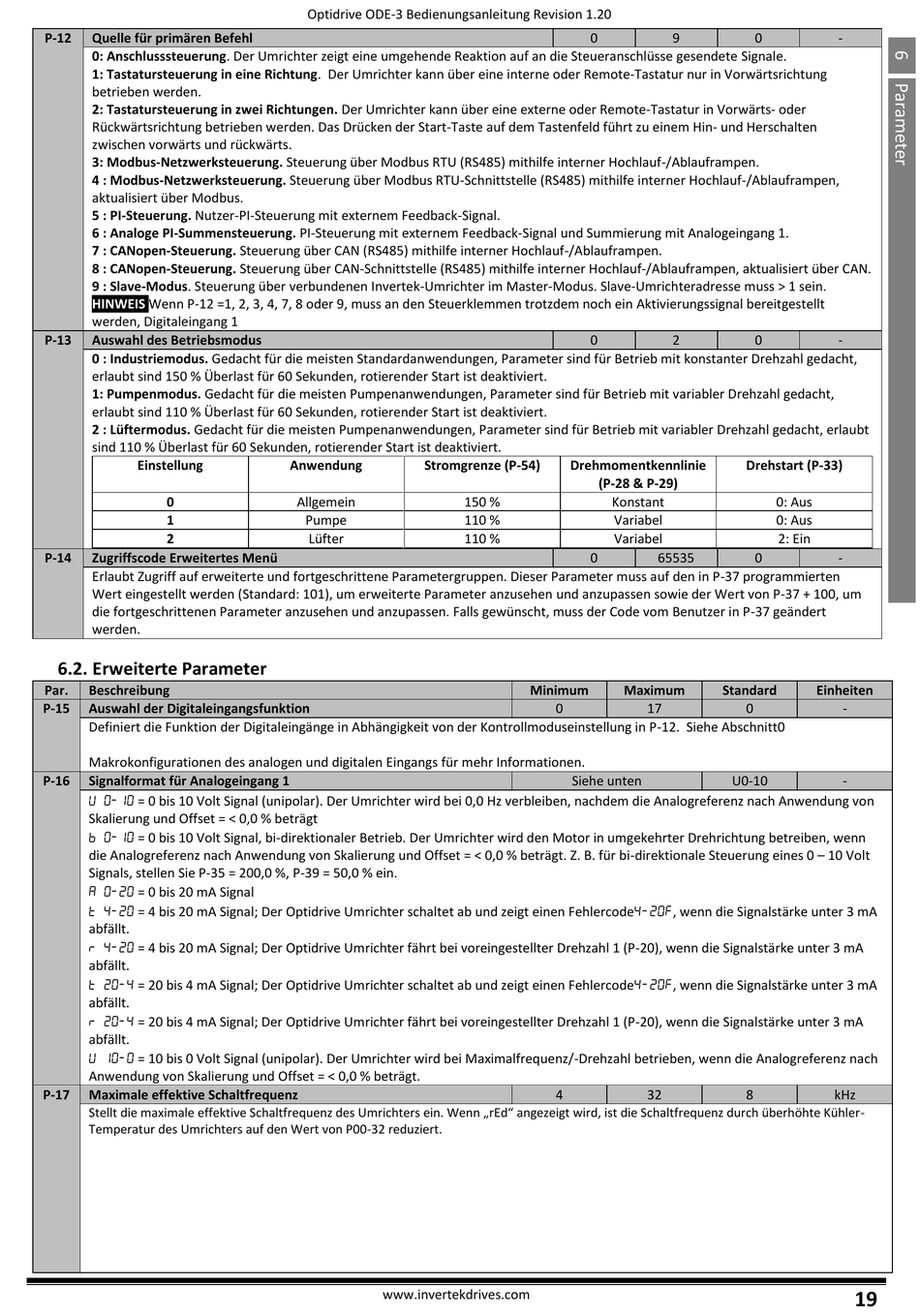

Erweiterte Parameter - Invertec Optidrive E3 Bedienungsanleitung

P-12 Quelle für primären Befehl
0: Anschlusssteuerung. Der Umrichter zeigt eine umgehende Reaktion auf an die Steueranschlüsse gesendete Signale.
1: Tastatursteuerung in eine Richtung. Der Umrichter kann über eine interne oder Remote-Tastatur nur in Vorwärtsrichtung
betrieben werden.
2: Tastatursteuerung in zwei Richtungen. Der Umrichter kann über eine externe oder Remote-Tastatur in Vorwärts- oder
Rückwärtsrichtung betrieben werden. Das Drücken der Start-Taste auf dem Tastenfeld führt zu einem Hin- und Herschalten
zwischen vorwärts und rückwärts.
3: Modbus-Netzwerksteuerung. Steuerung über Modbus RTU (RS485) mithilfe interner Hochlauf-/Ablauframpen.
4 : Modbus-Netzwerksteuerung. Steuerung über Modbus RTU-Schnittstelle (RS485) mithilfe interner Hochlauf-/Ablauframpen,
aktualisiert über Modbus.
5 : PI-Steuerung. Nutzer-PI-Steuerung mit externem Feedback-Signal.
6 : Analoge PI-Summensteuerung. PI-Steuerung mit externem Feedback-Signal und Summierung mit Analogeingang 1.
7 : CANopen-Steuerung. Steuerung über CAN (RS485) mithilfe interner Hochlauf-/Ablauframpen.
8 : CANopen-Steuerung. Steuerung über CAN-Schnittstelle (RS485) mithilfe interner Hochlauf-/Ablauframpen, aktualisiert über CAN.
9 : Slave-Modus. Steuerung über verbundenen Invertek-Umrichter im Master-Modus. Slave-Umrichteradresse muss > 1 sein.
HINWEIS Wenn P-12 =1, 2, 3, 4, 7, 8 oder 9, muss an den Steuerklemmen trotzdem noch ein Aktivierungssignal bereitgestellt
werden, Digitaleingang 1
P-13 Auswahl des Betriebsmodus
0 : Industriemodus. Gedacht für die meisten Standardanwendungen, Parameter sind für Betrieb mit konstanter Drehzahl gedacht,
erlaubt sind 150 % Überlast für 60 Sekunden, rotierender Start ist deaktiviert.
1: Pumpenmodus. Gedacht für die meisten Pumpenanwendungen, Parameter sind für Betrieb mit variabler Drehzahl gedacht,
erlaubt sind 110 % Überlast für 60 Sekunden, rotierender Start ist deaktiviert.
2 : Lüftermodus. Gedacht für die meisten Pumpenanwendungen, Parameter sind für Betrieb mit variabler Drehzahl gedacht, erlaubt
sind 110 % Überlast für 60 Sekunden, rotierender Start ist deaktiviert.
Einstellung
0
1
2
P-14 Zugriffscode Erweitertes Menü
Erlaubt Zugriff auf erweiterte und fortgeschrittene Parametergruppen. Dieser Parameter muss auf den in P-37 programmierten
Wert eingestellt werden (Standard: 101), um erweiterte Parameter anzusehen und anzupassen sowie der Wert von P-37 + 100, um
die fortgeschrittenen Parameter anzusehen und anzupassen. Falls gewünscht, muss der Code vom Benutzer in P-37 geändert
werden.

6.2. Erweiterte Parameter

Par. Beschreibung
P-15 Auswahl der Digitaleingangsfunktion
Definiert die Funktion der Digitaleingänge in Abhängigkeit von der Kontrollmoduseinstellung in P-12. Siehe Abschnitt0
Makrokonfigurationen des analogen und digitalen Eingangs für mehr Informationen.
P-16 Signalformat für Analogeingang 1
 = 0 bis 10 Volt Signal (unipolar). Der Umrichter wird bei 0,0 Hz verbleiben, nachdem die Analogreferenz nach Anwendung von
Skalierung und Offset = < 0,0 % beträgt
 = 0 bis 10 Volt Signal, bi-direktionaler Betrieb. Der Umrichter wird den Motor in umgekehrter Drehrichtung betreiben, wenn
die Analogreferenz nach Anwendung von Skalierung und Offset = < 0,0 % beträgt. Z. B. für bi-direktionale Steuerung eines 0 – 10 Volt
Signals, stellen Sie P-35 = 200,0 %, P-39 = 50,0 % ein.
 = 0 bis 20 mA Signal
 = 4 bis 20 mA Signal; Der Optidrive Umrichter schaltet ab und zeigt einen Fehlercode, wenn die Signalstärke unter 3 mA
abfällt.
 = 4 bis 20 mA Signal; Der Optidrive Umrichter fährt bei voreingestellter Drehzahl 1 (P-20), wenn die Signalstärke unter 3 mA
abfällt.
 = 20 bis 4 mA Signal; Der Optidrive Umrichter schaltet ab und zeigt einen Fehlercode, wenn die Signalstärke unter 3 mA
abfällt.
 = 20 bis 4 mA Signal; Der Optidrive Umrichter fährt bei voreingestellter Drehzahl 1 (P-20), wenn die Signalstärke unter 3 mA
abfällt.
 = 10 bis 0 Volt Signal (unipolar). Der Umrichter wird bei Maximalfrequenz/-Drehzahl betrieben, wenn die Analogreferenz nach
Anwendung von Skalierung und Offset = < 0,0 % beträgt.
P-17 Maximale effektive Schaltfrequenz
Stellt die maximale effektive Schaltfrequenz des Umrichters ein. Wenn „rEd" angezeigt wird, ist die Schaltfrequenz durch überhöhte Kühler-
Temperatur des Umrichters auf den Wert von P00-32 reduziert.
Optidrive ODE-3 Bedienungsanleitung Revision 1.20
Anwendung Stromgrenze (P-54)
Allgemein
Pumpe
Lüfter
www.invertekdrives.com
0
0
Drehmomentkennlinie
(P-28 & P-29)
150 % Konstant
110 % Variabel
110 % Variabel
0
Minimum Maximum
0
Siehe unten
4
9 0
2 0
Drehstart (P-33)
0: Aus
0: Aus
2: Ein
65535 0
Standard Einheiten
17 0
U0-10
32 8
-
-
-
-
-
kHz
