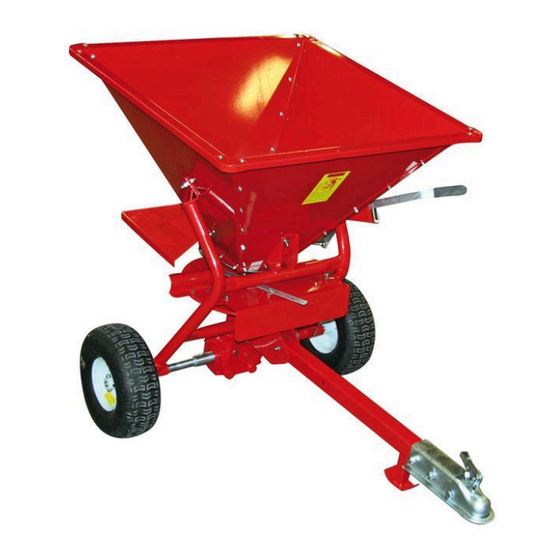

- Seite 1 Original Manual 9032389 DK/N: Centrifugalspreder S: Centrifugalspridare D: Anhängestreuwagen GB: Centrifugal Spreader 158L www.p-lindberg.dk www.p-lindberg.no www.p-lindberg.se www.p-lindberg.de...
-
Seite 3: Inhaltsverzeichnis
Original Brugsanvisning Centrifugalspreder model 350 LB – Varenr. 9032389 Beskrivelse: Professionel model velegnet til kunstgødning, salt, sand m.m. Bruges til ATV-traktor. Leveres med anhængertræk og stærk oliegearkasse i støbejern. 14½" off- road dæk. Modellen er idéel til større arealer. Beholder: 158 liter. Nettovægt: 68 kg. -
Seite 4: Før Brug
• Efterspænd bolte og skruer før brug. Når sprederen ikke bliver brugt til at sprede med, skal splitten ved drivakslen tages ud, så gearkassen ikke løber rundt. MAN 9032389 DK V2 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tlf: 70212626 DK-6600 Vejen e-mail: salg@p-lindberg.dk... -
Seite 5: Vedligehold
Når hjørnerne er monteret og passer, spændes alle bolte. Når gødningskassen er samlet og alle skruerne er spændte, lægges gødningskassen med kontrolklistermærkerne nedad. MAN 9032389 DK V2 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tlf: 70212626 DK-6600 Vejen e-mail: salg@p-lindberg.dk... - Seite 6 Akslerne sættes i understellet. Akseltappen med den aflange slids monteres i venstre side. Se illustration. MAN 9032389 DK V2 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tlf: 70212626 DK-6600 Vejen e-mail: salg@p-lindberg.dk...
- Seite 7 Med gødningskassen liggende på hovedet, kan understellet nu monteres. Stellet spændes fast med 3 stk 10mm bolte. MAN 9032389 DK V2 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tlf: 70212626 DK-6600 Vejen e-mail: salg@p-lindberg.dk...
-
Seite 8: Montering Af Gearkasse Samt Spredetallerken
Med gødningskassen liggende på hovedet lægges spredetallerkenen ind på lukkemekanismen, Tallerkenkraven med bolthullet skal derved vende nedad. Nu kan man så stikke gearakslen ned igennem tallerken og lukke mekanisme. MAN 9032389 DK V2 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tlf: 70212626 DK-6600 Vejen e-mail: salg@p-lindberg.dk... - Seite 9 Gearkasse løftes på plads og hjulakslerne stikkes på akseltapperne, på gearkassen. Gearkassen spændes fast med 2 stk. 12mm bolte. MAN 9032389 DK V2 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tlf: 70212626 DK-6600 Vejen e-mail: salg@p-lindberg.dk...
- Seite 10 Med gearkassen spændt fast, drejes hjulakslerne så splitten i den ene side kan sættes ind. Derefter skubbes låseringene på plads. MAN 9032389 DK V2 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tlf: 70212626 DK-6600 Vejen e-mail: salg@p-lindberg.dk...
- Seite 11 Hjulene monteres nu på hjulakslerne og sikres med 8mm bolte. MAN 9032389 DK V2 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tlf: 70212626 DK-6600 Vejen e-mail: salg@p-lindberg.dk...
-
Seite 12: Montering Af Justerbart Trækstangbeslag
Montering af justerbart trækstangbeslag Denne skrues fast med 4 stk 8mm bolte. Trækstangen samles med kugletrækket. Med 2 stk. 12mm bolte. MAN 9032389 DK V2 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tlf: 70212626 DK-6600 Vejen e-mail: salg@p-lindberg.dk... - Seite 13 Trækstangen monteres i det justerbare beslag på sprederen. Og sprederen kan nu vendes om på hjulene Spredetallerkenen løftes op og drejes hen så bolten kan monteres. MAN 9032389 DK V2 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tlf: 70212626 DK-6600 Vejen e-mail: salg@p-lindberg.dk...
-
Seite 14: Montering Af Spredevinger På Spredetallerkenen
Montering af spredevinger på spredetallerkenen Spredevingerne kan monteres i 4 forskellige huller. Spredebredden er afhængig af farten, typen af materialet og justeringen af vingerne. MAN 9032389 DK V2 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tlf: 70212626 DK-6600 Vejen e-mail: salg@p-lindberg.dk... -
Seite 15: Montering Af Forreste Stænkplade
Forbindelsestang monteres og sikres med splitter. Flytning af håndtaget regulerer mængden af materialet. MAN 9032389 DK V2 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tlf: 70212626 DK-6600 Vejen e-mail: salg@p-lindberg.dk... -
Seite 16: Montering Af Stillehåndtag For Skelspredning
Håndtaget kan stilles i 3 forskellige stillinger. Om der skal spredes til højre til venstre eller til begge sider. Splitbolt Beskyttelsskærm monteres. Først skal der monteres 3 stk. vinkler med 3 stk. 6mm bolte. MAN 9032389 DK V2 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tlf: 70212626 DK-6600 Vejen e-mail: salg@p-lindberg.dk... - Seite 17 Derpå kan beskyttelsskærmen monteres. Omrøreren sættes på med klistermærket opad. Og spændes med 1 8mm bolt. Klistermærke MAN 9032389 DK V2 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tlf: 70212626 DK-6600 Vejen e-mail: salg@p-lindberg.dk...
-
Seite 18: Splittegning
Splittegning MAN 9032389 DK V2 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tlf: 70212626 DK-6600 Vejen e-mail: salg@p-lindberg.dk... -
Seite 19: Delliste
Spændeskive M6 Frontplade for Møtrik låse M6 gødningskasse Møtrik M6 Endestykke Bolt M10x25 Låsering Ø10 Bagplade for gødningskasse Trækstangs montering Bolt M8x25 Håndtag Vinkel MAN 9032389 DK V2 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tlf: 70212626 DK-6600 Vejen e-mail: salg@p-lindberg.dk... -
Seite 20: Eu Overensstemmelseserklæring
EU overensstemmelseserklæring Vi forbeholder os ret til uden foregående varsel at ændre de tekniske parametre og specifikationer for dette produkt. MAN 9032389 DK V2 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tlf: 70212626 DK-6600 Vejen e-mail: salg@p-lindberg.dk... -
Seite 21: Före Användning
Original Bruksanvisning Centrifugalspridare Modell 350 LB Beskrivning: Professionell modell lämplig till konstgödning, salt, sand m.m. Används till ATV-traktor. Levereras med dragkrok. 14,5 tums offroad-däck. Modellen är perfekt till större områden. Behållare: 158 liter. Nettovikt: 68 kg Avsedd användning: Får bara användas som bruksanvisningen anger – all annan användning anses som felaktig. -
Seite 22: Underhåll
Efter användning skall spridaren rengöras ordentligt, och därefter smörjas in med rostskyddsmedel. Förvara spridaren torrt när den inte används. Växellådan är från fabrik fylld med smörjfett, och ytterligare efterfyllning är inte nödvändig. MAN 9032389 SE V3 P. Lindberg Myrangatan 4 www.p-lindberg.se Tel: 010-209 70 50 745 37 Enköping e-mail: order@p-lindberg.se... -
Seite 23: Montering
Behållarens etiketterna matchar varandra bottenplatta när delarna monteras. När gödningsbehållaren är monterad och alla skruvarna är åtdragna, läggs gödningsbehållaren med kontrollklistermärken nedåt. MAN 9032389 SE V3 P. Lindberg Myrangatan 4 www.p-lindberg.se Tel: 010-209 70 50 745 37 Enköping e-mail: order@p-lindberg.se... - Seite 24 OBS! Axeln med den avlånga slitsen ska monteras på den vänstra sidan, enligt Placera de två hjulaxlarna genom bärfästena och tryck dem sedan i botten. MAN 9032389 SE V3 P. Lindberg Myrangatan 4 www.p-lindberg.se Tel: 010-209 70 50 745 37 Enköping e-mail: order@p-lindberg.se...
- Seite 25 – dra därefter åt dem. När du monterar lägg behållaren platt på marken och placera sidan med etiketten bakåt. MAN 9032389 SE V3 P. Lindberg Myrangatan 4 www.p-lindberg.se Tel: 010-209 70 50 745 37 Enköping e-mail: order@p-lindberg.se...
-
Seite 26: Montering Av Växellåda Samt Spridningstallriken
Nu kan man så montera växelaxeln ned igenom tallriken och stänga mekanism. 2. Montera växelaxeln in i behållarens botten genom tallriken. 1. Placera spridningsskivan enligt pilen, tallrikens bulthål MAN 9032389 SE V3 P. Lindberg Myrangatan 4 www.p-lindberg.se Tel: 010-209 70 50 745 37 Enköping e-mail: order@p-lindberg.se... - Seite 27 2. Montera på de två drivaxlarna på växellådans axeltappar. 1. Lyft upp växellådan så dess axeltappar är parallella med de två drivaxlarna. MAN 9032389 SE V3 P. Lindberg Myrangatan 4 www.p-lindberg.se Tel: 010-209 70 50 745 37 Enköping e-mail: order@p-lindberg.se...
- Seite 28 1. Koppla samman växellådan med ramen med bultarna som anges i denna illustration. Efterdra dem inte innan de andra delarna är fullt monterade. MAN 9032389 SE V3 P. Lindberg Myrangatan 4 www.p-lindberg.se Tel: 010-209 70 50 745 37 Enköping e-mail: order@p-lindberg.se...
- Seite 29 Montera de två hjulen till hjulaxeln. Passa in de små hålen på hjulen med hålen på hjulaxeln och fixera hårt med bultarna M8x50. MAN 9032389 SE V3 P. Lindberg Myrangatan 4 www.p-lindberg.se Tel: 010-209 70 50 745 37 Enköping e-mail: order@p-lindberg.se...
-
Seite 30: Montering Av Det Justerbara Dragstångsbeslaget
Montering av det justerbara dragstångsbeslaget Denna skruvas fast med 4 st 8 mm bult. Dragstången monteras med dragkula, med 2 st 12 mm bult. MAN 9032389 SE V3 P. Lindberg Myrangatan 4 www.p-lindberg.se Tel: 010-209 70 50 745 37 Enköping e-mail: order@p-lindberg.se... - Seite 31 Sätt i bulten och dra åt. MAN 9032389 SE V3 P. Lindberg Myrangatan 4 www.p-lindberg.se Tel: 010-209 70 50 745 37 Enköping e-mail: order@p-lindberg.se...
-
Seite 32: Montering Av Spridningsvingarna På Spridningsskivan
Spridningsvingarna kan monteras i 4 olika hål. Spridningsbredden är beroende av fart, typ av material och justering på vingarna. Spridningsvinga Spridningsskiva Montera spridningsvingarna på spridningsskivan. Dra därefter åt bultarna. MAN 9032389 SE V3 P. Lindberg Myrangatan 4 www.p-lindberg.se Tel: 010-209 70 50 745 37 Enköping e-mail: order@p-lindberg.se... -
Seite 33: Montering Av Främre Stänkskydd
Förbindelsestången monteras och säkras med sprint. Flyttning av handtaget reglerar mängden av material. MAN 9032389 SE V3 P. Lindberg Myrangatan 4 www.p-lindberg.se Tel: 010-209 70 50 745 37 Enköping e-mail: order@p-lindberg.se... -
Seite 34: Montering Av Ställhandtaget För Gränsspridning
Handtaget kan ställas i 3 olika inställningar. Om det skall spridas till höger, till vänster eller till bägge sidor. Sprint Skyddsskärm monteras. Montera först de 3 vinklarna med 3 st 6 mm bult. MAN 9032389 SE V3 P. Lindberg Myrangatan 4 www.p-lindberg.se Tel: 010-209 70 50 745 37 Enköping e-mail: order@p-lindberg.se... - Seite 35 Därefter monteras skyddsskärmen. Omröraren placeras med klistermärket uppåt, och spänns fast med en 8 mm bult. Klistermärke MAN 9032389 SE V3 P. Lindberg Myrangatan 4 www.p-lindberg.se Tel: 010-209 70 50 745 37 Enköping e-mail: order@p-lindberg.se...
-
Seite 36: Sprängskiss
Sprängskiss MAN 9032389 SE V3 P. Lindberg Myrangatan 4 www.p-lindberg.se Tel: 010-209 70 50 745 37 Enköping e-mail: order@p-lindberg.se... -
Seite 37: Dellista
Platta fram för behållare Låsmutter M6 Mutter M6 Ändstycke Bult M10x25 Låsring Ø10 Platta bak för behållare Dragstångs montering Bult M8x25 Handtag Vinkel MAN 9032389 SE V3 P. Lindberg Myrangatan 4 www.p-lindberg.se Tel: 010-209 70 50 745 37 Enköping e-mail: order@p-lindberg.se... -
Seite 38: Eu Försäkran Om Överensstämmelse
EU försäkran om överensstämmelse Vi förbehåller oss rätten att ändra tekniska parametrar och specifikationer för denna produkt utan föregående meddelande. MAN 9032389 SE V3 P. Lindberg Myrangatan 4 www.p-lindberg.se Tel: 010-209 70 50 745 37 Enköping e-mail: order@p-lindberg.se... -
Seite 39: Einleitung
Original- Bedienungsanleitung Anhängestreuwagen, Modell 350 LB – Artikelnr. 9032389 Beschreibung: Profi-Modell, geeignet für Kunstdünger, Salz, Sand usw. Für die Verwendung mit dem Quad oder Rasentraktor. Lieferung mit Anhängerkupplung und starkem Ölgetriebe aus Gusseisen. 14½" Off-Road-Reifen. Das Modell ist für größere Bereiche optimal. -
Seite 40: Vor Der Verwendung
• Ziehen Sie vor der Verwendung Bolzen und Schrauben nach. Wird der Streuwagen nicht zum Streuen verwendet, muss der Splint an der Antriebsachse herausgenommen werden, sodass sich das Getriebe nicht dreht. MAN 9032389 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe E-mail: kontakt@p-lindberg.de... -
Seite 41: Wartung
Bitte achten Sie darauf, dass sich die Kontrollaufkleber gegenüber voneinander befinden, wenn der Schließmechanismus montiert wird. Nachdem die Ecken montiert sind und passen, werden alle Bolzen angezogen. MAN 9032389 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe E-mail: kontakt@p-lindberg.de... - Seite 42 Kontrollaufklebern nach unten hingelegt. Die Achsen werden aufs Fahrgestell gesetzt. Der Wellenzapfen mit dem länglichen Schlitz wird an der linken Seite montiert. Siehe Foto. MAN 9032389 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe E-mail: kontakt@p-lindberg.de...
- Seite 43 Da die Düngerbox verkehrt am Boden liegt, kann nun das Fahrgestell montiert werden. Das Gestell wird mit 3 10-mm-Bolzen festgezogen. MAN 9032389 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe E-mail: kontakt@p-lindberg.de...
-
Seite 44: Das Getriebe Mit Dem Streuteller Montieren
Schließmechanismus gesetzt, dass der Tellerflansch mit dem Bolzenloch nach unter zeigt. Jetzt kann man die Getriebeachsen durch den Teller und den Schließmechanismus stecken. MAN 9032389 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe E-mail: kontakt@p-lindberg.de... - Seite 45 Das Getriebe wird korrekt angebracht, die Radachsen werden auf die Wellenzapfen am Getriebe gesteckt. Das Getriebe wird mit 2 12-mm-Bolzen festgezogen. MAN 9032389 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe E-mail: kontakt@p-lindberg.de...
- Seite 46 Nachdem das Getriebe festgezogen ist, werden die Radachsen so gedreht, dass der Splint an einer Seite angebracht werden kann. Danach werden die Sperrringe auf ihren Platz geschoben. MAN 9032389 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe E-mail: kontakt@p-lindberg.de...
- Seite 47 Die Räder werden nun an den Radachsen montiert und mit 8-mm-Bolzen gesichert. MAN 9032389 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe E-mail: kontakt@p-lindberg.de...
-
Seite 48: Montage Des Einstellbaren Zugstangenbeschlags
Montage des einstellbaren Zugstangenbeschlags Dieser wird mit 4 8-mm-Bolzen festgezogen. Die Zugstange wird mit der Kugelkupplung verbunden. Und zwar mit 2 12-mm-Bolzen. MAN 9032389 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe E-mail: kontakt@p-lindberg.de... - Seite 49 Nun kann der Streuwagen umgedreht und auf die Räder gestellt werden. Die Streuteller werden nach oben gehoben und so gedreht, dass der Bolzen montiert werden kann. MAN 9032389 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe E-mail: kontakt@p-lindberg.de...
-
Seite 50: Montage Der Streuflügel Am Streuteller
Die Streuflügel können in 4 verschiedenen Löchern angebracht werden. Die Streubreite hängt von der Geschwindigkeit, der Materialart und der Einstellung der Flügel ab. MAN 9032389 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe E-mail: kontakt@p-lindberg.de... -
Seite 51: Montage Des Spritzschutzes Vorne
Die Verbindungsstange wird montiert und mit Splinten gesichert. Eine Bewegung des Hebels reguliert die Materialmenge. MAN 9032389 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe E-mail: kontakt@p-lindberg.de... -
Seite 52: Montage Des Einstellhebels Für Die Streurichtung
Der Hebel kann in 3 verschiedene Positionen gebracht werden. Es kann nach rechts, nach links oder auf beide Seiten gestreut werden. Splintbolzen Die Schutzverkleidung wird montiert. Zuerst werden die 3 Winkel mit 3 6-mm-Bolzen montiert. MAN 9032389 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe E-mail: kontakt@p-lindberg.de... - Seite 53 Darauf kann die Schutzverkleidung angebracht werden. Das Rührelement wird mit dem Aufkleber nach oben angebracht. Mit einem 8-mm-Bolzen festziehen. Aufkleber MAN 9032389 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe E-mail: kontakt@p-lindberg.de...
-
Seite 54: Explosionszeichnung
Explosionszeichnung Aufkleber MAN 9032389 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe E-mail: kontakt@p-lindberg.de... -
Seite 55: Teileliste
Unterlegscheibe M6 Vordere Platte für Sperrmutter M6 Düngerbox Mutter M6 Endstück Bolzen M10x25 Sperrring Ø10 Hintere Platte für Zugstangenmontageelement Düngerbox Bolzen M8x25 Hebel Winkel MAN 9032389 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe E-mail: kontakt@p-lindberg.de... -
Seite 56: Eu Konformitätserklärung
EU Konformitätserklärung Wir behalten uns das Recht vor, technische Parameter oder Spezifikationen dieses Produktes ohne vorherige Ankündigung zu ändern. MAN 9032389 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe E-mail: kontakt@p-lindberg.de... - Seite 57 Original User Manual Centrifugal Spreader Model 350 LB – Item No. 9032389 Description: Professional model, ideal for spreading artificial fertiliser, salt, sand, etc. For use with ATV tractor. Supplied with tow bar and strong oil gearbox made from cast iron. 14½" off-road tyres. The model is ideal for large areas. Hopper: 158 l. Net...
-
Seite 58: Before Use
When the spreader is not being used to spread, the pin at the drive axle must be removed, so that the gearbox does not run. MAN 9032389 EN V1 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tel.: +45 70212626 6600 Vejen, Denmark E-mail: salg@p-lindberg.dk... -
Seite 59: Maintenance
Once the corners are fitted and are correctly in position, tighten all of the bolts. Once the hopper is assembled and all of the screws are tightened, place the hopper with the inspection labels down. MAN 9032389 EN V1 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tel.: +45 70212626 6600 Vejen, Denmark E-mail: salg@p-lindberg.dk... - Seite 60 Place the axles in the frame. Fit the gudgeon with the oblong slit in the left side. See drawing. MAN 9032389 EN V1 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tel.: +45 70212626 6600 Vejen, Denmark E-mail: salg@p-lindberg.dk...
- Seite 61 With the hopper lying on its head, the frame can now be fitted. Tighten the frame securely using three 10 mm bolts. MAN 9032389 EN V1 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tel.: +45 70212626 6600 Vejen, Denmark E-mail: salg@p-lindberg.dk...
-
Seite 62: Fitting Of The Gearbox And Spreader Disc
Next, set the gear axle down through the disc and locking mechanism. MAN 9032389 EN V1 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tel.: +45 70212626 6600 Vejen, Denmark E-mail: salg@p-lindberg.dk... - Seite 63 Lift the gearbox into position and set the gear box on the gudgeons on the gearbox. Tighten the frame securely using two 12 mm bolts. MAN 9032389 EN V1 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tel.: +45 70212626 6600 Vejen, Denmark E-mail: salg@p-lindberg.dk...
- Seite 64 With the gearbox securely tightened, turn the wheel axles so that the pin in one side can be set in. Thereafter, push the locks into position. MAN 9032389 EN V1 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tel.: +45 70212626 6600 Vejen, Denmark E-mail: salg@p-lindberg.dk...
- Seite 65 Next, fit the wheels onto the wheel axles and secure with 8 mm bolts. MAN 9032389 EN V1 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tel.: +45 70212626 6600 Vejen, Denmark E-mail: salg@p-lindberg.dk...
-
Seite 66: Fitting Of The Adjustable Drawbar Fitting
Tighten this securely using four 8 mm bolts. Assemble the draw bar on the ball hitch. Use two 12 mm bolts. MAN 9032389 EN V1 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tel.: +45 70212626 6600 Vejen, Denmark E-mail: salg@p-lindberg.dk... - Seite 67 The spreader can now be turned over onto the wheels. Lift the spreader disc and turn so that the bolt can be fitted. MAN 9032389 EN V1 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tel.: +45 70212626 6600 Vejen, Denmark E-mail: salg@p-lindberg.dk...
-
Seite 68: Fitting The Spreader Wings On The Spreader Disc
The spreader wings can be fitted in four different holes. The spreading width is dependent on the speed , type of material and adjustment of the wings. MAN 9032389 EN V1 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tel.: +45 70212626 6600 Vejen, Denmark E-mail: salg@p-lindberg.dk... -
Seite 69: Fitting Of Front Splash Plate
Fit the connection bar and secure using pins. Moving the handle adjusts the quantity of the material. MAN 9032389 EN V1 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tel.: +45 70212626 6600 Vejen, Denmark E-mail: salg@p-lindberg.dk... -
Seite 70: Fitting Of The Adjusting Lever For Spreading Profile
Cotter bolt Fit the protective guard. First fit the three adapters using three 6 mm bolts. MAN 9032389 EN V1 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tel.: +45 70212626 6600 Vejen, Denmark E-mail: salg@p-lindberg.dk... - Seite 71 Next, fit the protective guard. Fit the agitator with the label facing up. Tighten using an 8 mm bolt. Adhesive label MAN 9032389 EN V1 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tel.: +45 70212626 6600 Vejen, Denmark E-mail: salg@p-lindberg.dk...
-
Seite 72: Exploded-View Drawing
Exploded-view drawing MAN 9032389 EN V1 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tel.: +45 70212626 6600 Vejen, Denmark E-mail: salg@p-lindberg.dk... -
Seite 73: Part List
Nut lock M6 Nut M6 End piece Bolt M10x25 Lock ring Ø10 Rear plate for hopper Drawbar fitting Bolt M8x25 Lever Angle MAN 9032389 EN V1 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tel.: +45 70212626 6600 Vejen, Denmark E-mail: salg@p-lindberg.dk... -
Seite 74: Eu Declaration Of Conformity
EU Declaration of Conformity We retain the right to change the technical parameters and specifications of this product without prior notification. MAN 9032389 EN V1 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tel.: +45 70212626 6600 Vejen, Denmark E-mail: salg@p-lindberg.dk...
