Beim Anschluss der Tauchelektroden ist besonders darauf zu achten, dass die Reihenfolge nicht ver-
wechselt wird, denn Verwechselungen der Elektroden führen unweigerlich zu Fehlfunktionen der
Anlage.
Falls die Funktion "Zwangseinschaltung" nicht benötigt wird, kann die entsprechende Tauchelektrode
(Klemme 8) entfallen. Die Anschlussklemme 8 bleibt dann unbenutzt. Diese braucht nicht überbrückt
zu werden.
Alle anderen Tauchelektroden sind für die Funktion der Steuerung erforderlich und können nicht ent-
fallen, bzw. dürfen nicht überbrückt werden.
Die
Auffangbehältersteuerung NR-12-TRS-2 beinhaltet folgende Funktionen:
a)
Regelung des Wasserstandes.
Wenn durch Wasserverlust in Schwimmbad, z.B. durch Verdunstung oder Rückspülung, der
Wasserspiegel bis unterhalb der Tauchelektrode "Magnetventil AUF" (Klemme 6) absinkt,
öffnet das Magnetventil und das einströmende Frischwasser führt zu einer Anhebung des
Wasserspiegels. Sobald der steigende Wasserspiegel die Position der Tauchelektrode
"Magnetventil ZU" (Klemme 5) erreicht und die betreffende Elektrode berührt, schließt das
Magnetventil den Frischwasserzulauf.
b)
Trockenlaufschutz der Filterpumpe.
Wenn durch Wasserverlust im Auffangbehälter, z.B. durch Rückspülung, der Wasserstand bis
unterhalb der Tauchelektrode "Trockenlaufschutz Pumpe AUS" (Klemme 7) absinkt, schaltet
die Auffangbehältersteuerung die Filterpumpe aus, damit diese nicht durch Wassermangel
Bedienungsanleitung NR-12-TRS-2

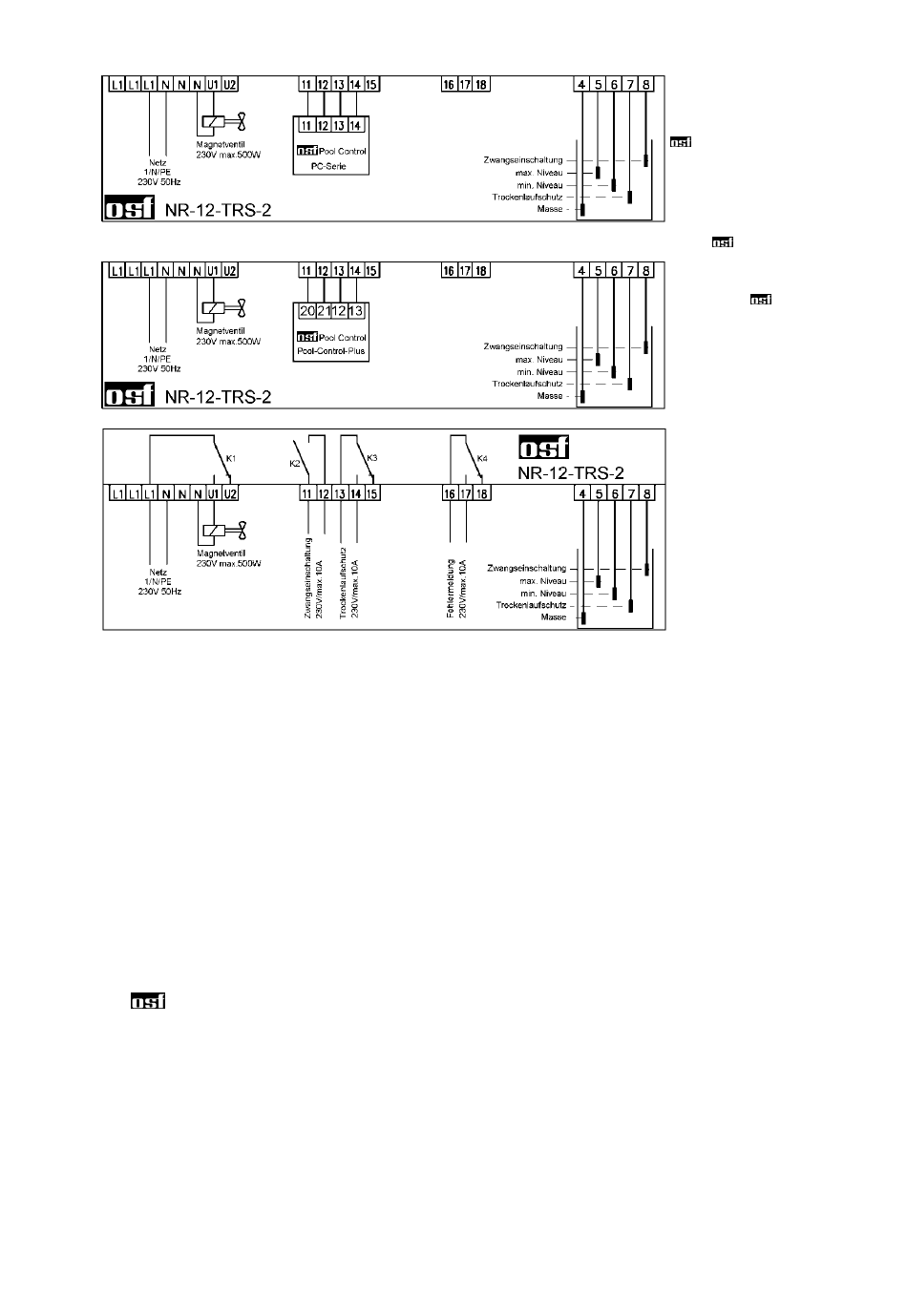

Anwendungsbeispiele
Anschluss der Tauchelektroden
Funktionshinweise
Seite: 3
Diese 3 Anwendungs-
beispiele
die Kombination mit der
Filtersteuerung der
„Pool-Control"
einer Pool-Control-Plus
(PCP) und mit einer
beliebigen Steuerung.
Die
tersteuerung
TRS-2
weiteren
z.B.
Solarsteuerungen direkt
kombiniert werden. Die
entsprechenden
Anschlusspläne
befinden sich bei den
jeweiligen Steuerungen.
Relais K2 schaltet die
Filterpumpe ein, wenn
der
Wasserstand
oberste
erreicht.
Relais K3 schaltet die
Pumpe aus, wenn der
Wasserstand unter die
Elektrode „Trockenlauf-
schutz" fällt.
verdeutlichen
Serie,
Auffangbehäl-
NR-12-
kann
mit
Geräten,
Rückspül-
und
die
Elektrode
