Z u b e h ö r
G re i f t e i l a b w e i s e r
Der Greifteilabweiser ist eine einfache Alternative zum serienmäßigen
Greifteil-Auffangbehälter und erlaubt Zugang zu Bereichen mit
beschränktem Raum. Um den Greifteilabweiser durch einen Greifteil-
Auffangbehälter zu ersetzen, ist wie folgt zu verfahren:
•
Durch Einstecken einer Kolbenstange 3 mm Durchmesser in eines
der Löcher die Kreuzlochmutter 21 abschrauben.
•
Die Kreuzlochmutter 21 und den Greifteil-Auffangbehälter (Pos.
15, 16, 17, 18, 19 und 20) entfernen.
•
Das Mundstückhinterteil auf die hintere Kappe 22 schrauben.
•
Das Nabenende des Greifteilabweisers in die Innennut des
Mundstückhinterteils drücken.
•
Den Greifteilabweiser drehen, bis die Öffnung vom Bediener und
anderen in der Nähe stehenden Personen wegweist.
Ve r l ä n g e r u n g
Die Verlängerung, die zwischen dem Gerät und dem Mundstück
vorgesehen ist, erlaubt Zugang zu den tiefen Kanälen.
•
Um die Verlängerung anzubringen, alle Teile der Ausrüstung
entfernen.
•
Die Innenverlängerung an das Spannbackenspreizgehäuse 1
schrauben.
•
Die Außenverlängerung an die Kopfbaugruppe 4 schrauben.
•
Die Ausrüstung an der Verlängerung anbringen.
Die fettgedruckten Positionsnummern beziehen sich auf die Übersichtszeichnung und die Ersatzteilliste auf den Seiten 60 - 61.
54

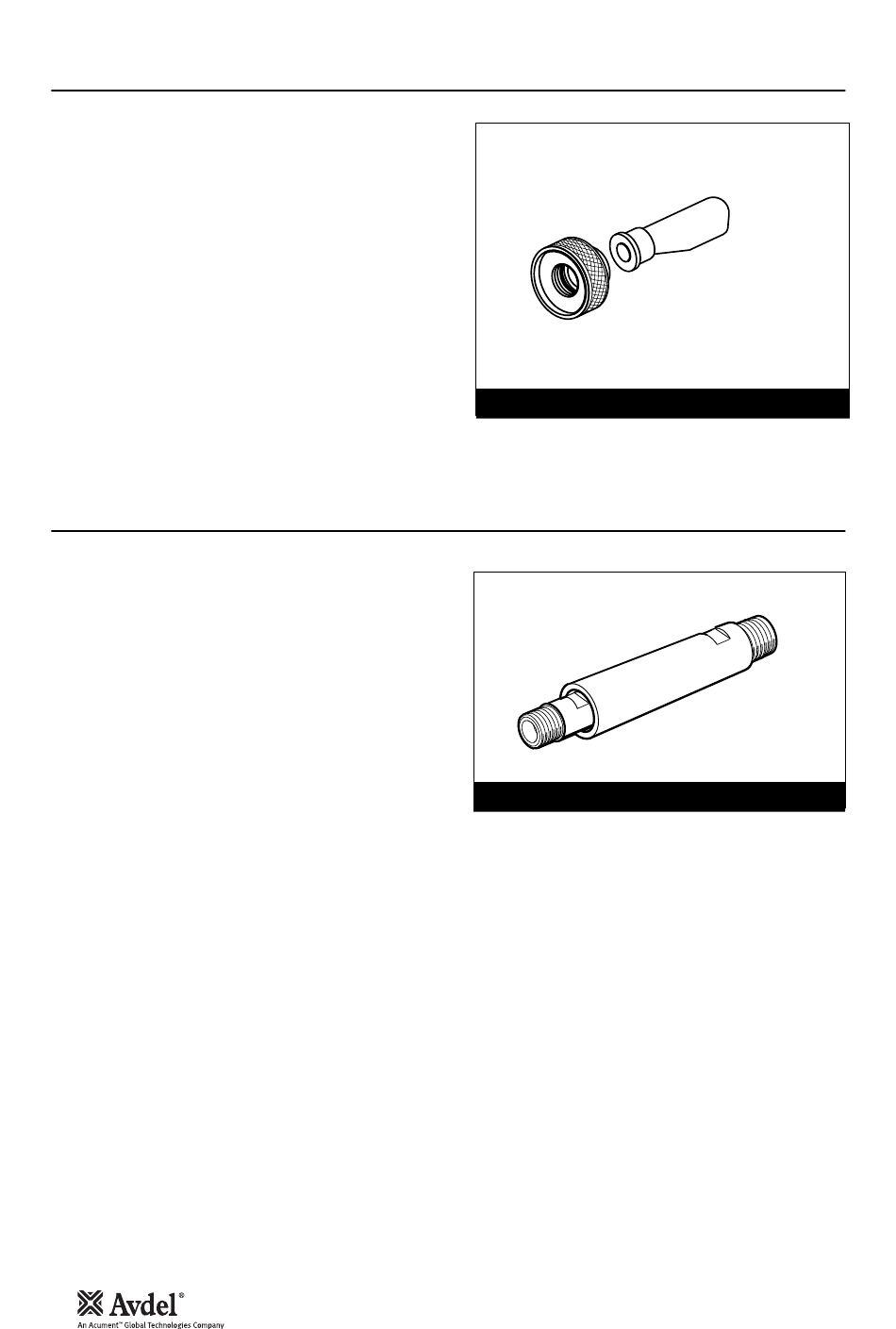

MUNDSTÜCKHINTERTEIL
71210-20101

GREIFTEILABWEISER 71210-20100

INNEN
71210-20301
VERLÄNGERUNG 71210-20300
GREIFTEILABWEISER
07340-00342
AUSSEN
71210-20302
