Logitech YOKE SYSTEM Bedienungsanleitung Seite 45

INSTALLAZIONE DI BARRA DI COMANDO DI VOLO E QUADRANTE
DI ACCELERAZIONE
installare il quadrante, di fronte e sotto il tavolo oppure sopra di esso. Tenere presente
che, qualsiasi modalità di installazione del quadrante si scelga, quando si guarda
l'unità i pulsanti a bilanciere si devono trovare in basso.
Serrare ora il meccanismo di fissaggio della morsa dell'unità acceleratore fino a
quando risulta fissato correttamente al tavolo. È inoltre possibile posizionare
il quadrante di accelerazione a sinistra o a destra della barra di comando di volo.
A questo punto, collegare il quadrante di accelerazione alla barra di
comando con il connettore PS/2 fornito. Il quadrante di accelerazione
viene fornito con ulteriori manopole a leva per configurare qualsiasi
combinazione di acceleratore, flap, miscela o inclinazione.
Inoltre è possibile acquistare ulteriori quadranti da collegare tra loro,
per la configurazione più complessa di velivoli a più motori.
Utilizzare l'hub USB integrato sul lato della barra di comando di volo per collegare
in tutta semplicità altri componenti della gamma di prodotti Logitech G Flight,
come ad esempio ulteriori quadranti di accelerazione di volo, pedaliere per timone
o altre periferiche.

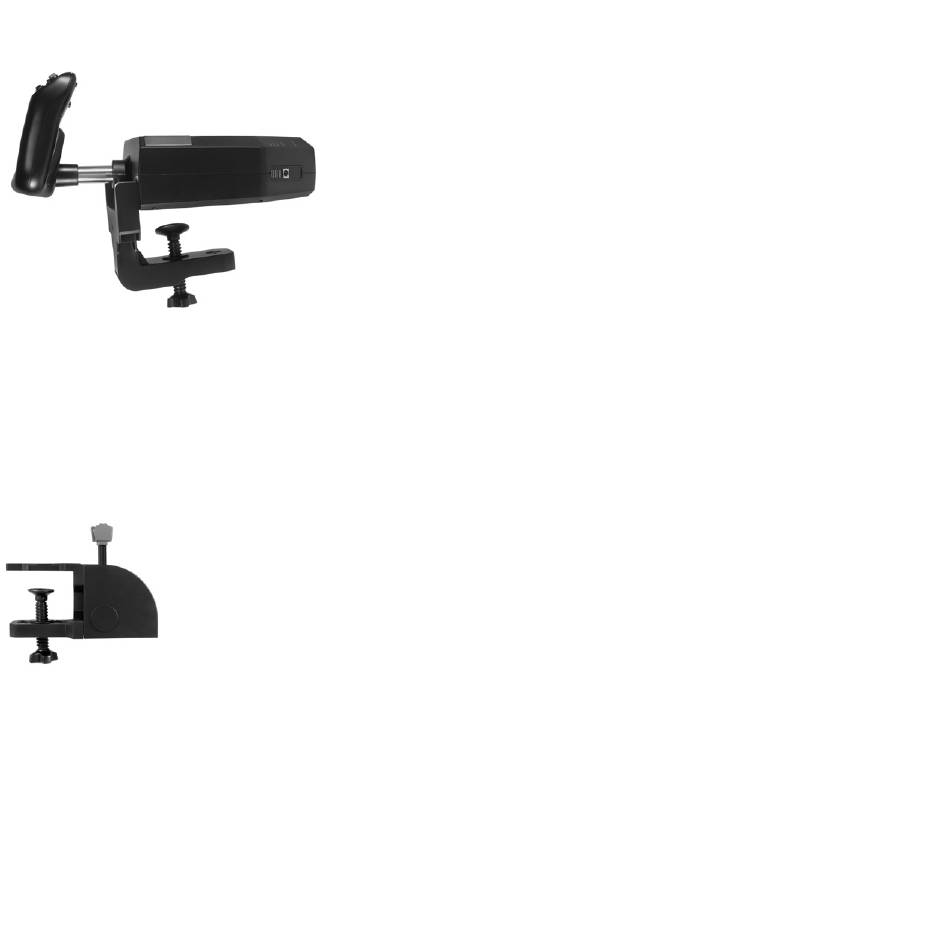

In primo luogo, fissare la barra di comando al tavolo
o alla scrivania inserendo le viti della morsa di
fissaggio nei fori sulla base della barra, quindi serrare
il meccanismo fino a fissare correttamente la barra
(prestare attenzione a non serrare eccessivamente
le viti, in quanto si potrebbe danneggiare la morsa).
In seguito, avvitare la staffa di fissaggio al quadrante
di accelerazione servendosi delle quattro viti fornite.
È possibile fissare la piastra a uno dei due lati
del quadrante, a seconda di come si desidera
45 Italiano
