LENNUJUHISE JA GAASIKVADRANDI PAIGALDUS
paigaldate, veenduge, et kvadranti vaadates asuvad kahesuunalised lülitid allosas.
Nüüd keerake kinni gaasikvadrandi klambri kruvi, kuni ka see on kindlalt laua külge
kinnitatud. Gaasikvadrandi võite paigutada ka lennujuhisest paremale või vasakule.
Nüüd ühendage kaasasoleva PS/2-konnektori abil gaasikvadrant
lennujuhisega. Teie gaasikvadrandiga on kaasas lisakangipead,
millega konfigureerida mis tahes kombinatsiooni gaasist, klappidest,
kõrguskorrektorist või propelleri sammust, ning soovi korral saate osta
ka lisakvadrandid, mille liitmise teel saavutada veelgi keerukamaid
mitme mootoriga lennukikonfiguratsioone.
Lennujuhise küljel asuva integreeritud USB-jaoturi abil saate hõlpsalt ühendada
ka muid Logitech G lennutoodete osi, nt lisagaasikvadrandid, pöördetüüri pedaalid
või muud tarvikud.

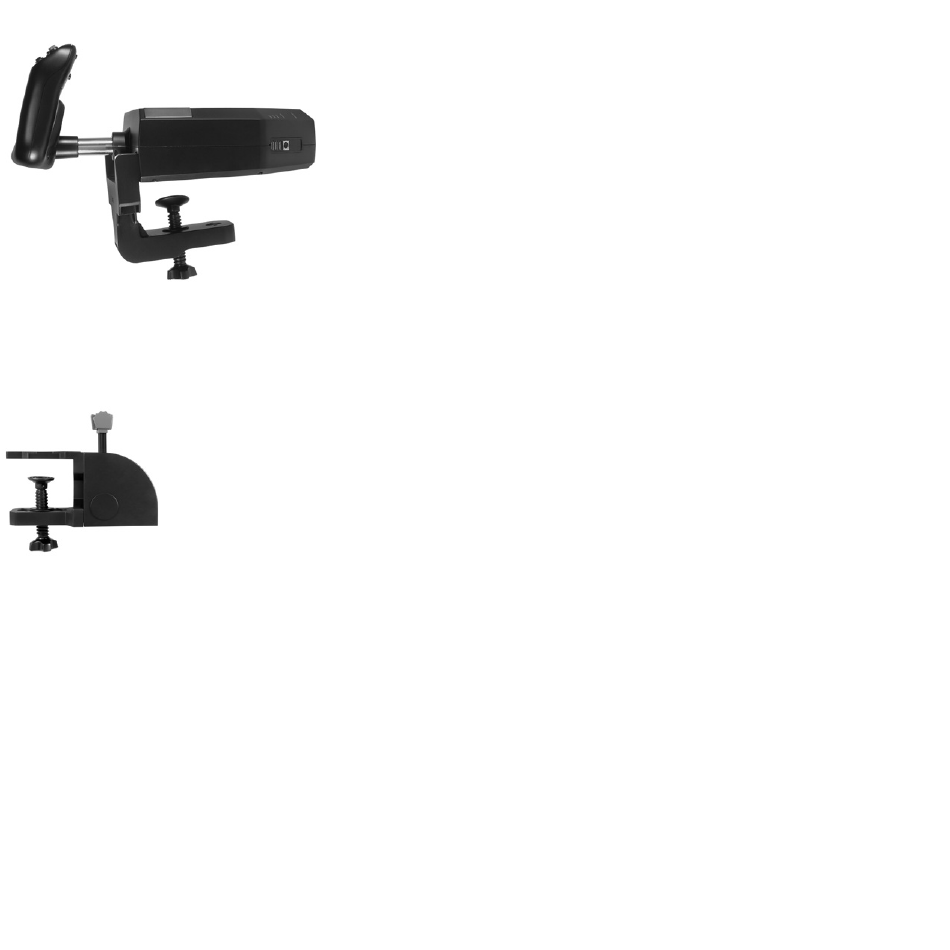

Kõigepealt kinnitage lennujuhis laua külge,
pistes paigaldusklambri harud juhise aluse aukudesse
ja keerates kruvi, kuni juhis on kindlalt laua külge
kinnitatud (vältige siiski kruvi liiga kõvasti kinni
keeramist, kuna see võib klambrit kahjustada).
Siis kruvige paigaldusplaat nelja kaasasoleva kruvi
abil gaasikvadrandi külge. Sõltuvalt sellest, kuidas te
kvadrandi paigaldada soovite (kas laua ette ja alla
või laua peale), saab plaadi kruvida kvadrandi ühe või
teise külje külge. Ükskõik kuidas te kvadrandi
240 Eesti
