Matrox Parhelia Benutzerhandbuch Seite 5

Wechseln Sie die Halteklammern an einer
Low-Profile-Grafikkarte aus
Matrox Low-Profile-Grafikkarten werden mit Standard (ATX)-Halteklammern geliefert, die zu den
meisten Systemen kompatibel sind. Im Folgenden wird erklärt, wie Sie die Standardhalteklammer
durch eine Low-Profile-Halteklammer ersetzen.

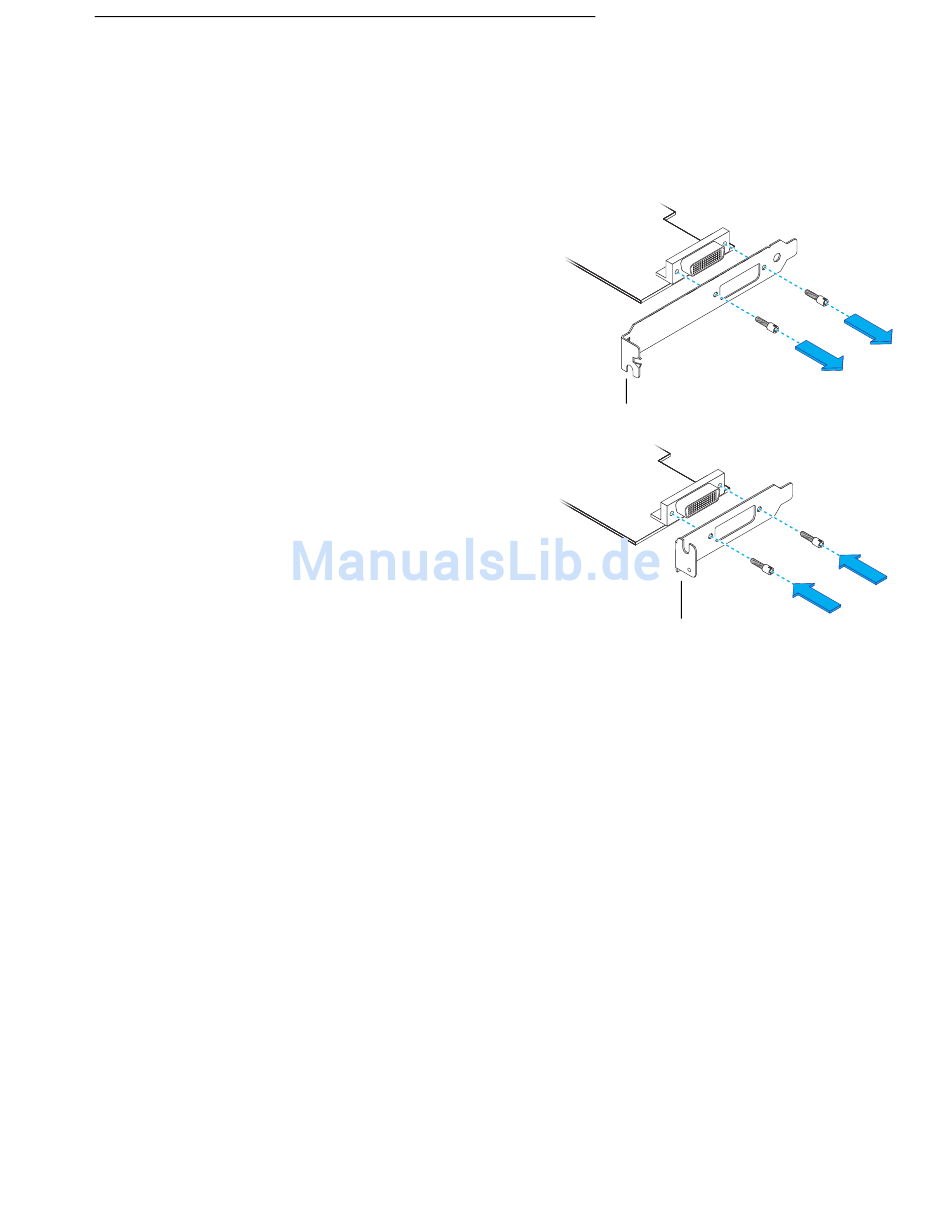

Entfernen Sie die
1
Standardhalteklammer der
Matrox-Grafikkarte, indem Sie
die Sechskantmuttern an beiden
Seiten des Monitoranschlusses
entfernen.
Bringen Sie die Low-Profile-
2
Halteklammer an und befestigen
Sie sie mit den beiden zuvor
entfernten Sechskantmuttern.
Standard- (ATX) Halteklammer
Low-Profile-Halteklammer
Matrox-Grafikkarte – Benutzerhandbuch 5
