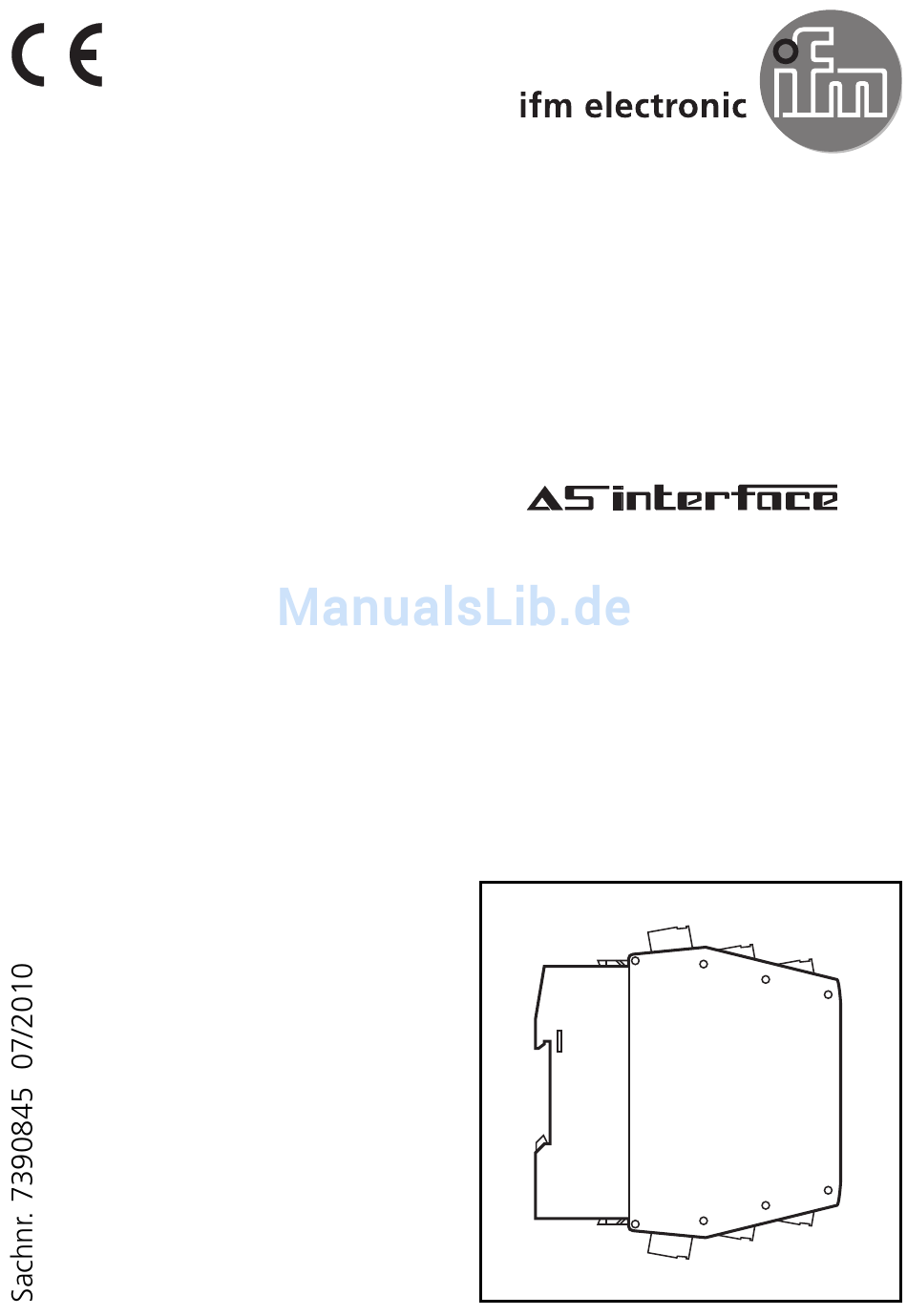

  • Seite 1 Bedienungsanleitung Operating instructions Notice d'utilisation AS-i Modul AS-i module Module AS-i AC2250...
  • Seite 2: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung • S-0.A.E • maximale Anzahl von Modulen pro Master: 31 (62 mit AS-i Master 2.1) • erweiterter Adressmodus möglich • AS-Interface Version 2.1 Bedien- und Anzeigeelemente LEDs 1) Adressierstecker 2) Combiconstecker mit Schraubklemmen (optional) Montage Klemmen Sie das Modul auf eine 35 mm-Profilschiene oder befestigen Sie es auf einer Montageunterlage.
  • Seite 3: Adressieren Mit Dem Adressiergerät Ac1154

    Adressieren Auslieferungsadresse ist 0. Adressieren mit dem Adressiergerät AC1154 Das Modul kann über die implementierte Adressierschnittstelle mit dem Adressierkabel (E70213) im montierten und ver drahtetem Zustand adressiert werden. Nur im spannungslosen Zustand über die Adressierbuchse adres- sieren. Wird der Slave in Kombination mit einem Master der neuen Generation (Version 2.1) eingesetzt, kann mit dem Adr essiergerät AC1154 eine Adresse zwischen 1A ...
  • Seite 4: Elektrischer Anschluss

    Elektrischer Anschluss Verbinden Sie die Sensoren mit den Anschlussklemmen. Die Sen- sorversorgung erfolgt über das AS-i Netz. Verbinden Sie die Eingänge nicht mit exter nem Potential. Anschlußbelegung I- I- I- I- I1 I2 I3 I4 AS-i + I+ I+ I+ I+ AS-i - Sensorversorgung +24 V LEDs 1...
  • Seite 5: Function And Features

    Function and features • AS-i profile: S-0.A.E • maximum number of modules per master: 31 (62 with AS-i master 2.1) • extended addressing mode possible • AS-interface version 2.1 Operating and display elements LEDs 1) addressing socket 2) Combicon plug with screw terminals (optional) Mounting Mount the module onto a 35 mm rail or fasten it onto a mounting device.
  • Seite 6 Addressing At the factory the address is set to 0. Addressing with the addressing unit AC1154 The mounted and wired module can be addressed with the addressing cable (E70213) via the addressing socket. Do not remove the addressing plug while live. If the slave is used with a master of the new generation (version 2.1), an addr ess between 1A and 31B can be selected by means of the addressing unit AC1154.
  • Seite 7: Electrical Connection

    Electrical connection Connect the sensors with the terminals. The sensors are supplied via the AS-i network. Do not connect the inputs with an exter nal potential. Connection I- I- I- I- I1 I2 I3 I4 AS-i + I+ I+ I+ I+ AS-i - sensor supply +24 V LEDs 1...
  • Seite 8: Fonctionnement Et Caractéristiques

    Fonctionnement et caractéristiques • profil AS-i S-0.A.E • nombre maximal de modules par maîtr e: 31 (62 avec maître AS-i 2.1) • mode d'adressage étendu possible • version AS-interface 2.1 Eléments de service et d’indication LEDs 1) prise d'adressage 2) prise débrochable avec bornes à vis (option) Montage Monter le pr oduit sur un rail pr ofilé...
  • Seite 9 Adressage A la livraison, l'adresse est 0. Adressage avec l'unité d'adressage AC1154 Le module monté et câblé peut êtr e adressé avec le cordon d'adressage (E70213) via la prise d'adressage. Ne pas retirer la prise d'adressage sous tension. Si l'esclave est utilisé avec un maître de la nouvelle génération (version 2.1), une adr esse entre 1A et 31B peut êtr e sélectionnée avec l'unité...
  • Seite 10: Raccordement Électrique

    Raccordement électrique Raccorder les capteurs aux bor nes. Les capteurs sont alimentés via le réseau AS-i. Ne pas raccor der les entrées à un potentiel externe. Raccordement I- I- I- I- I1 I2 I3 I4 AS-i + I+ I+ I+ I+ AS-i - alimentation capteurs +24 V LEDs 1...
  • Seite 11 Limited voltage The device shall be supplied fr om an isolating transformer having a secondary Listed fuse rated as noted in the following table. Overcurrent protection Control-circuit wire size Maximum protective device rating ampere (0.13) (0.20) (0.32) (0.52) (0.82) (1.3)
