Anwendungsbeispiel Linearisierung:

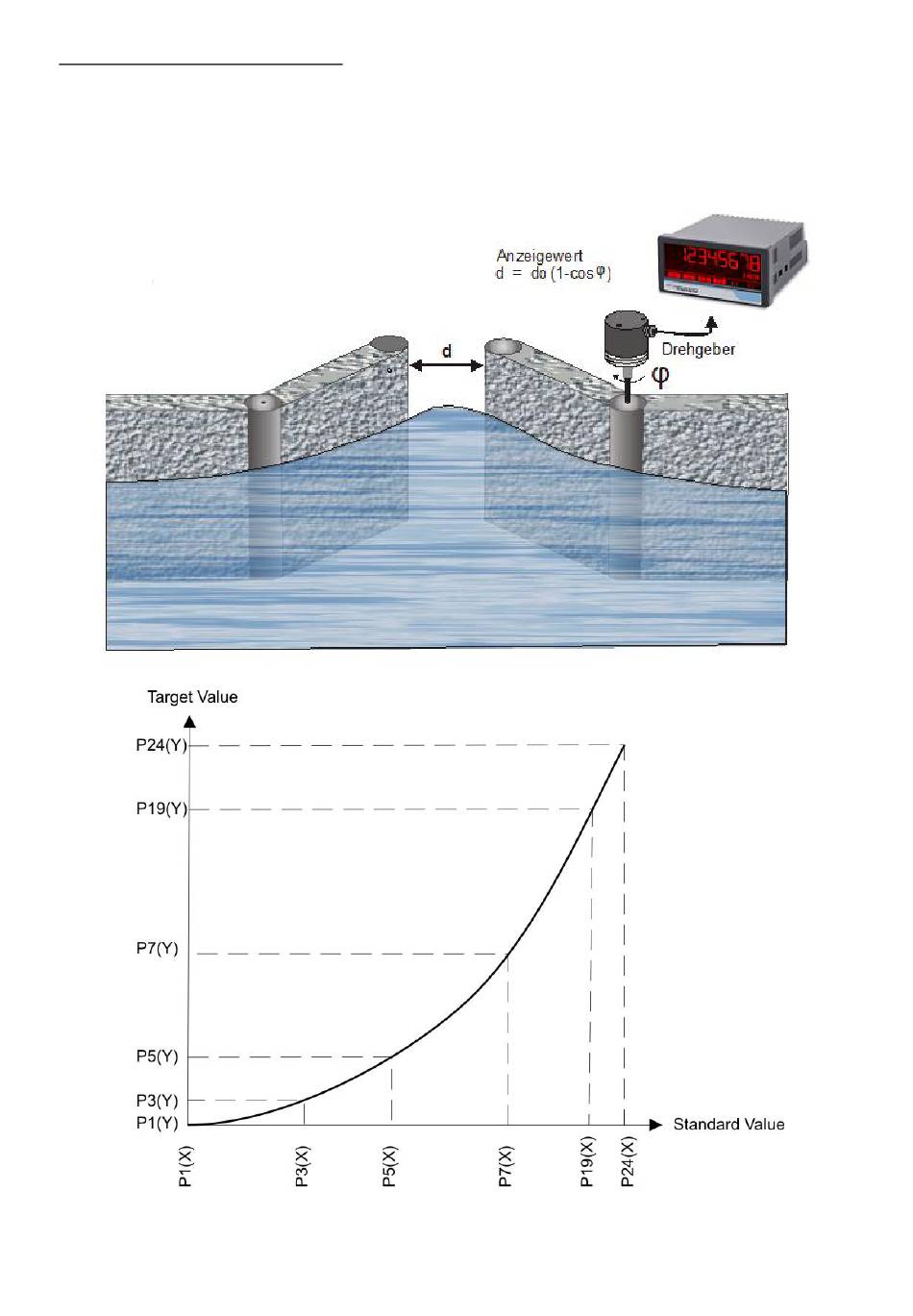

Das untenstehende Bild zeigt eine Wasserschleuse, bei welcher die Öffnungsweite über einen
Drehgeber erfasst und zur Anzeige gebracht werden soll. Der Geber erzeugt in dieser Anordnung ein
Signal proportional zum Drehwinkel φ, gewünscht ist jedoch die direkte Anzeige der Öffnungsweite
"d"
