Motrona FU210 Bedienungsanleitung Seite 10

Fortsetzung „Inkremental-Geber-Eingang (X2)":

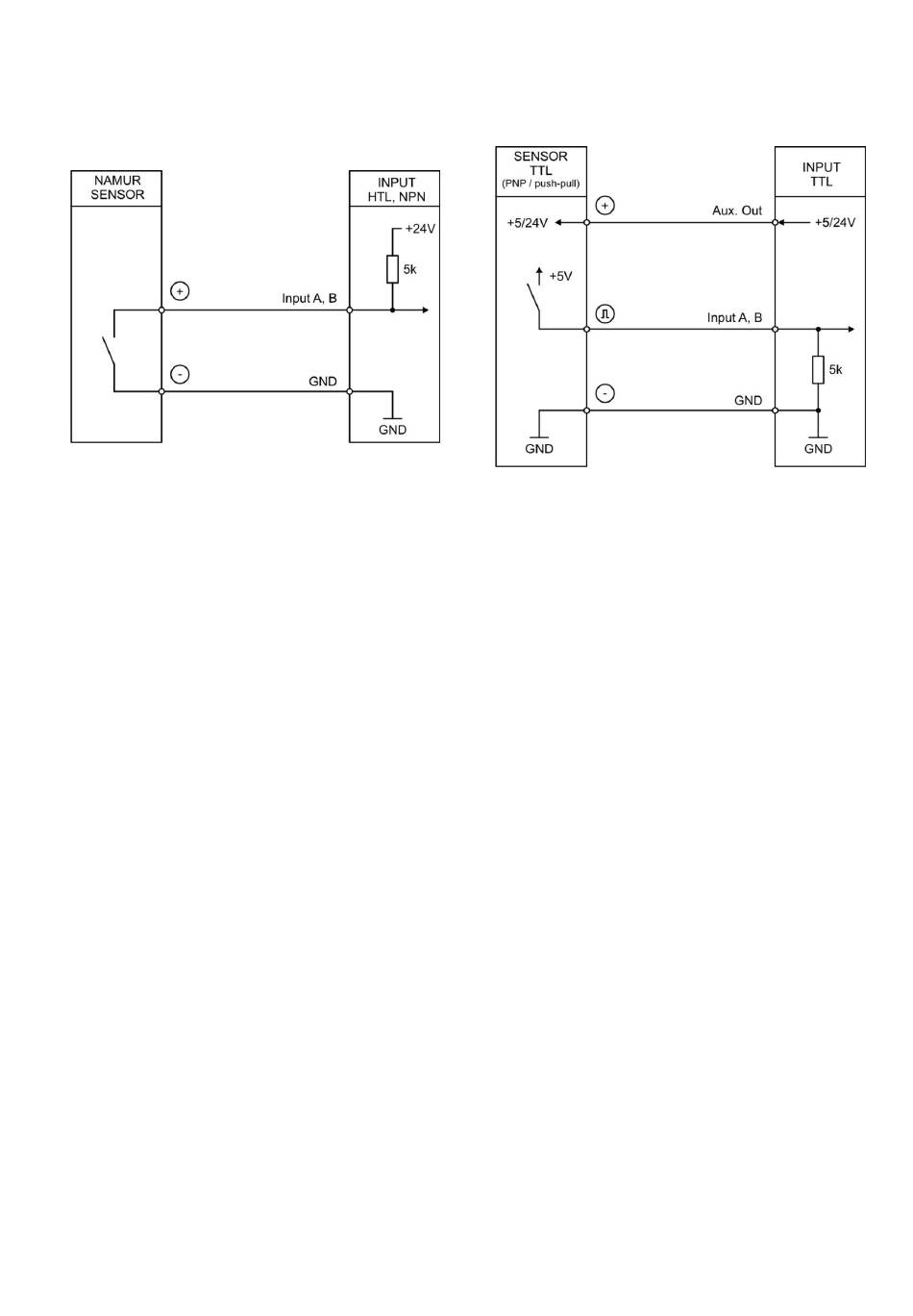

HTL NPN (NAMUR) TTL (PNP)
Grundsätzlich sind offene PNP Eingänge „LOW" und offene NPN Eingänge „HIGH".
Die Eingangsstufen sind für elektronische Impulsgeber ausgelegt.
Hinweis für mechanische Schaltkontakte:
Sollten ausnahmsweise mechanische Kontakte als Impulsquelle verwendet werden, muss an den
Anschlussklemmen zwischen GND(-) und dem entsprechenden Eingang (+) ein handelsüblicher,
externer Kondensator von ca. 10 µF angebracht werden. Dadurch wird die maximale
Eingangsfrequenz auf ca. 20 Hz gedämpft und ein Prellen unterdrückt.
ZU210_01a_oi_d.docx / Jun-19 Seite 10 / 60
