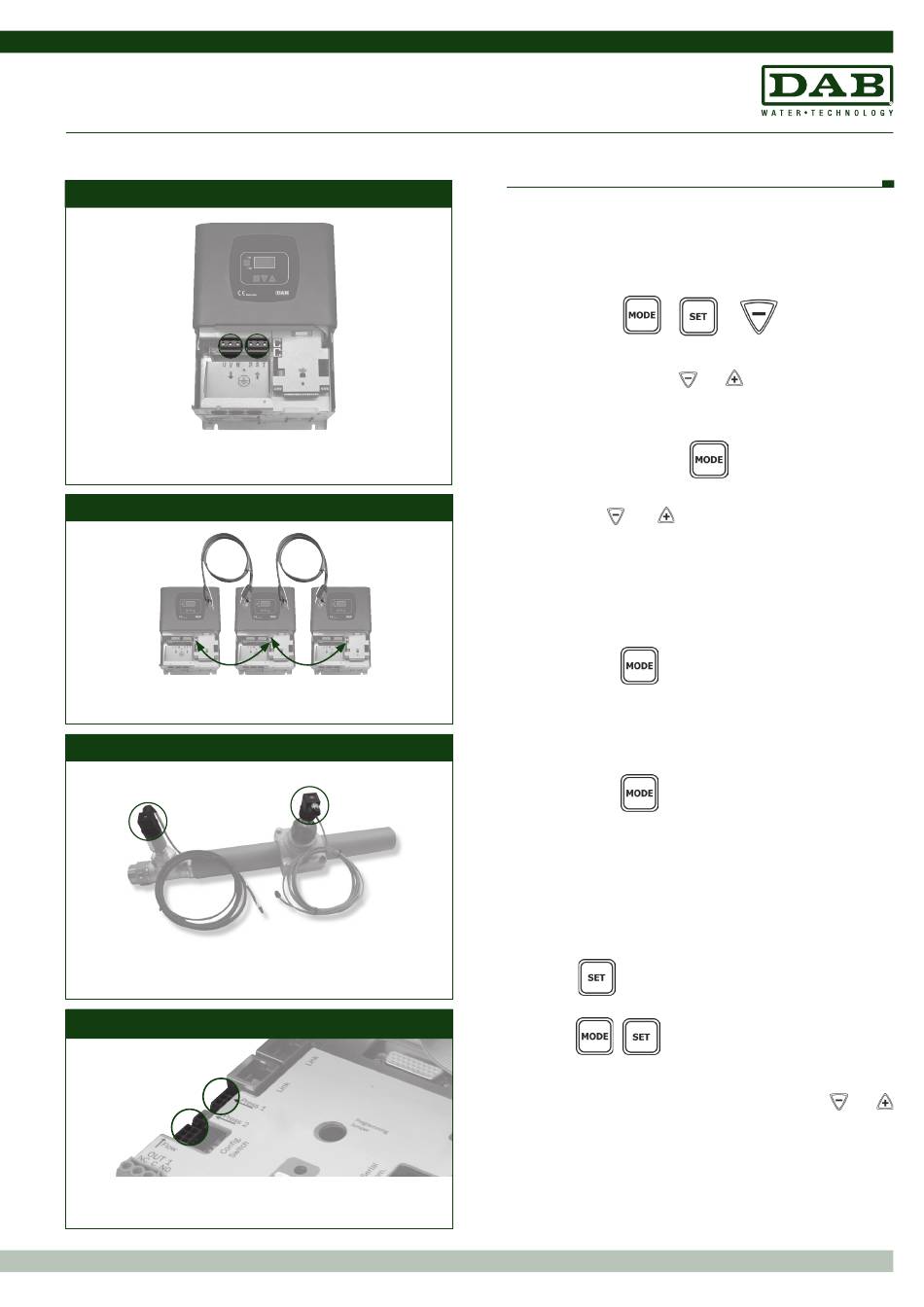

kurZANLEITuNg FÜr DEN koMMuNIZIErENDEN bETrIEb
A
Installation
1 2
1
Anschluss der Pumpe an den A.D.A.C.
2
Anschluss der energieversorgung an den A.D.A.C.
b
Anschluss der Links
3
Jeden A.D.A.C. per Kabel verbinden.
C
Installation der Sensor (oPTIonAL)
4
Installation von Sensoren an der Druckleitung der Pumpe.
4
Drucksensor (erforderlich)
5
Durchflusssensor (optional)
C
Anschluss des Sensors an den A.D.A.C.
6
7
6
Drucksensor mit 4-poligem Stecker zum Anschluss Press 1.
Der Drucksensor ist erforderlich.
7
Durchflusssensor mit 6-poligem Stecker (nur wenn installiert).
Der Drucksensor ist optional.
5
8. Programmierung des A.D.A.C.
Nach dem elektrischem Anschluss sollte der Nutzer die Frontabde-
ckung schließen. Nur für jeweils einen Inverter auf einmal.

9. Einstellung der amperometrischen Schutzvorrichtung

Für 5 Sekunden gedrückt halten:
Auf dem Bildschirm erscheint der Wert
Stellen Sie die Stromstärke mit
Die Nennstromstärke ist am Typenschild der Pumpe abzulesen.

10. Drehrichtung des Motors

Drücken Sie zweimal
Auf dem Bildschirm erscheint der Parameter
Drehrichtung mit und . Zur Wahl der korrekten Drehrichtung
kann der Endnutzer wie folgt vorgehen: Nach dem Öffnen eines Ver-
brauchers prüft der Endnutzer am Display den Wert der Frequenz (FR).
Die korrekte Drehrichtung ist diejenige, die den niedrigeren Wert FR
ergibt.
11. Durchflusssensor (OPTIONAL)
WENN DER DURCHFLUSSSENSOR INSTALLIERT IST – Drücken Sie
mehrmals
FD
bis der Parameter erreicht wird (Rohrleitungsdurchmesser).
Wählen Sie den Wert des Rohrleitungsdurchmessers für das Rohr, an
dem der Sensor montiert ist.
WENN DER DURCHFLUSSSENSOR NICHT INSTALLIERT IST – Drücken
Sie mehrmals
FL
bis der Parameter erreicht wird. Wählen Sie diesen Parameter
aus, so dass das System ohne Durchflusssensor eingestellt ist.
12. Drücken Sie die Taste mehrmals, bis der Parameter FZ angezeigt
wird. Stellen Sie die Abschaltfrequenz FZ ein, bei der die Pumpe an-
halten soll.
13. Sollwert.
Drücken Sie , um das Installateursmenü am ersten Inverter zu
verlassen.
Drücken Sie für 2 Sekunden und stellen Sie den Druck
ein.
SP
wird angezeigt, stellen Sie den Druck mit den Tasten
ein. Wiederholen Sie die Einstellung von RC, RT, FD, SP für jeden Inver-
ter und schalten Sie die Stromzufuhr jeweils nur für den Inverter ein,
dessen Einstellungen gerade konfiguriert werden.
14. Schalten Sie die Stromzufuhr für jeden A.D.A.C. ein.
Die Anlage ist betriebsbereit. Ändern Sie ggf. die anderen Parameter
wie in der Anleitung für den manuellen Betrieb beschrieben.
DAB Pumpen Deutschland GmbH behält sich das Recht vor kurzfristige Änderungen ohne Vorankündigung vorzunehmen.
RC
und ein.
RT
. Wählen Sie die
und
