5-10 Compaq UPS R3000 Bedienungs- und Referenzhandbuch
2

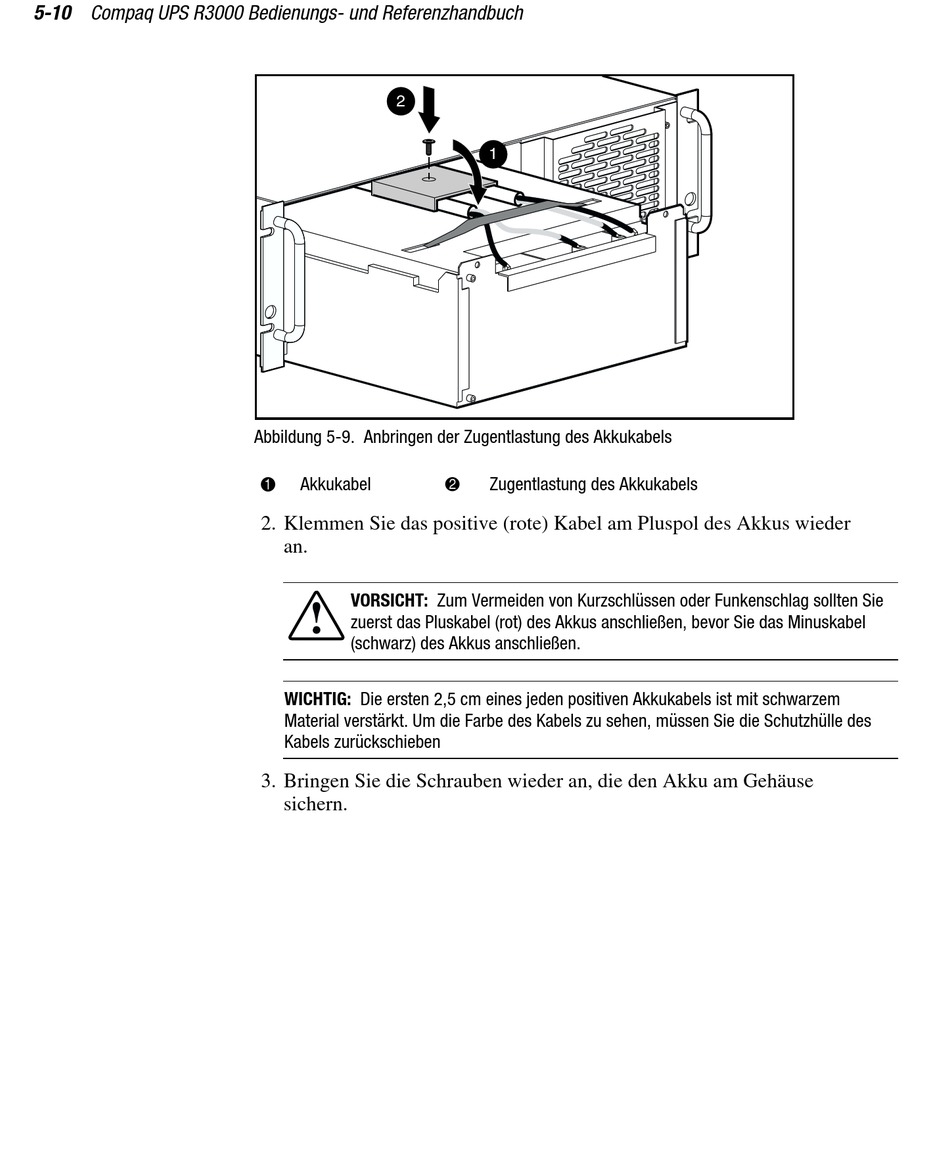

Abbildung 5-9. Anbringen der Zugentlastung des Akkukabels
1
Akkukabel
2. Klemmen Sie das positive (rote) Kabel am Pluspol des Akkus wieder
an.
VORSICHT: Zum Vermeiden von Kurzschlüssen oder Funkenschlag sollten Sie
zuerst das Pluskabel (rot) des Akkus anschließen, bevor Sie das Minuskabel
(schwarz) des Akkus anschließen.
WICHTIG: Die ersten 2,5 cm eines jeden positiven Akkukabels ist mit schwarzem
Material verstärkt. Um die Farbe des Kabels zu sehen, müssen Sie die Schutzhülle des
Kabels zurückschieben
3. Bringen Sie die Schrauben wieder an, die den Akku am Gehäuse
sichern.
1
2
Zugentlastung des Akkukabels
