4. Bringen Sie die Frontabdeckung wieder an. Bringen Sie das Kabel der
LED-Anzeige wieder an der Anzeige an. Richten Sie die beiden
Ausrichtungsstifte auf der glatten Seite des Anschlusses auf die Schlitze
auf dem Grund der Buchse aus.
1

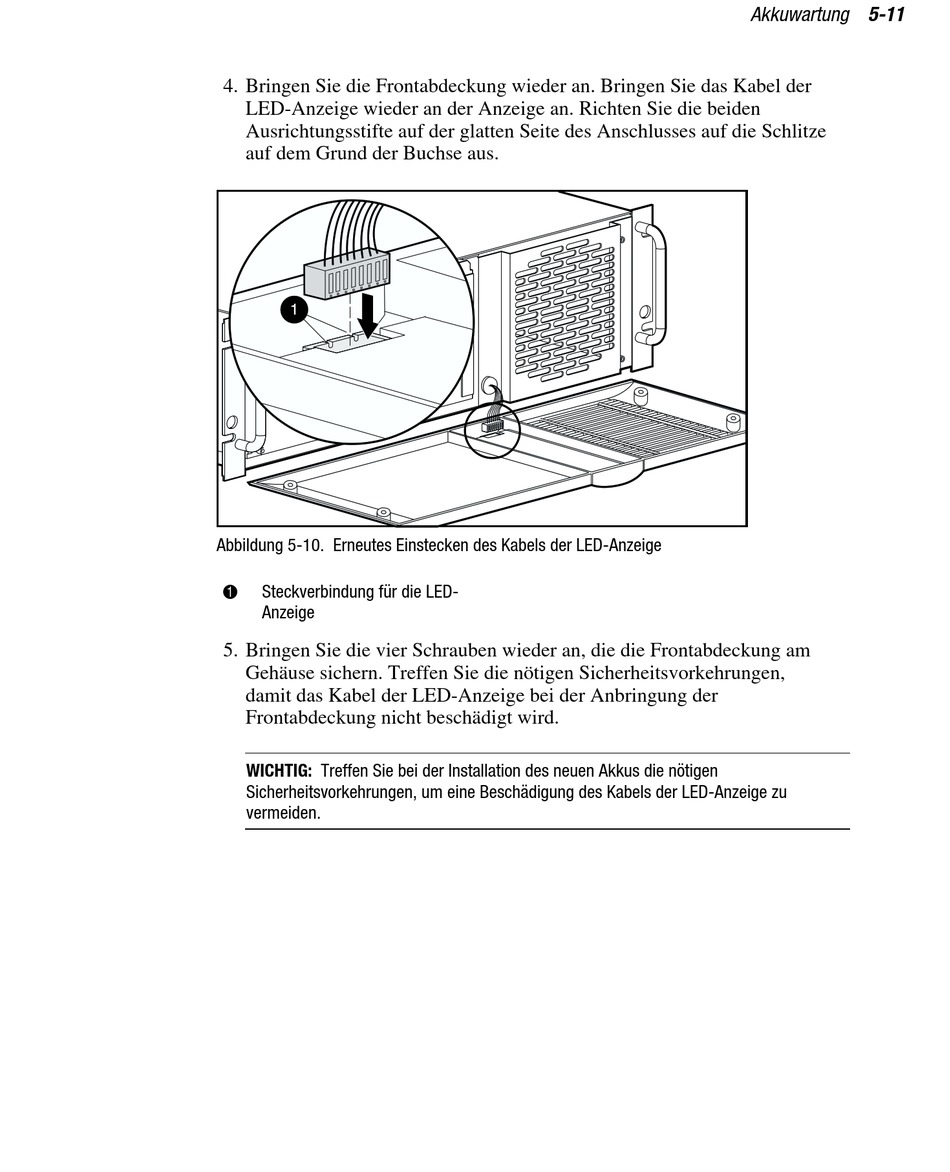

Abbildung 5-10. Erneutes Einstecken des Kabels der LED-Anzeige
1
Steckverbindung für die LED-
Anzeige
5. Bringen Sie die vier Schrauben wieder an, die die Frontabdeckung am
Gehäuse sichern. Treffen Sie die nötigen Sicherheitsvorkehrungen,
damit das Kabel der LED-Anzeige bei der Anbringung der
Frontabdeckung nicht beschädigt wird.
WICHTIG: Treffen Sie bei der Installation des neuen Akkus die nötigen
Sicherheitsvorkehrungen, um eine Beschädigung des Kabels der LED-Anzeige zu
vermeiden.
Akkuwartung 5-11
