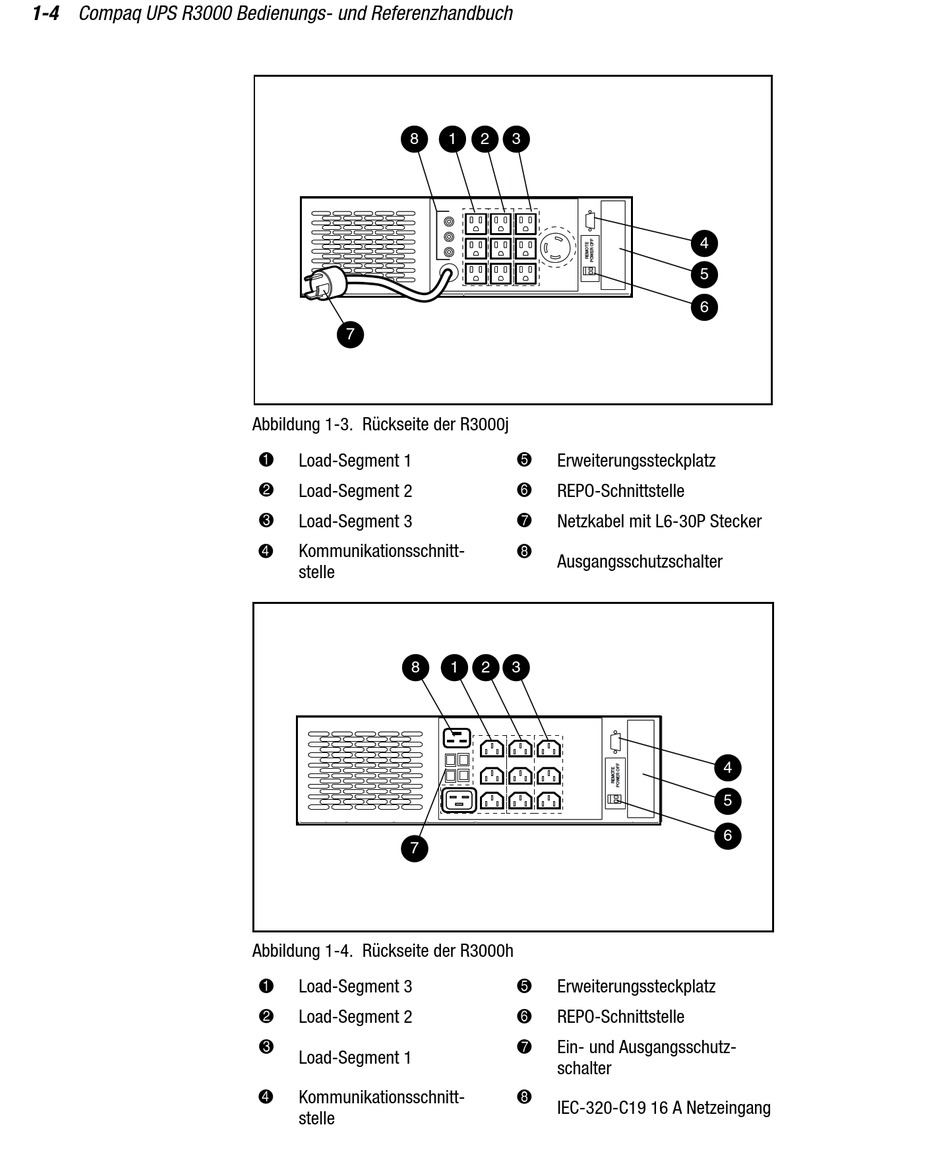

1-4 Compaq UPS R3000 Bedienungs- und Referenzhandbuch
8
7

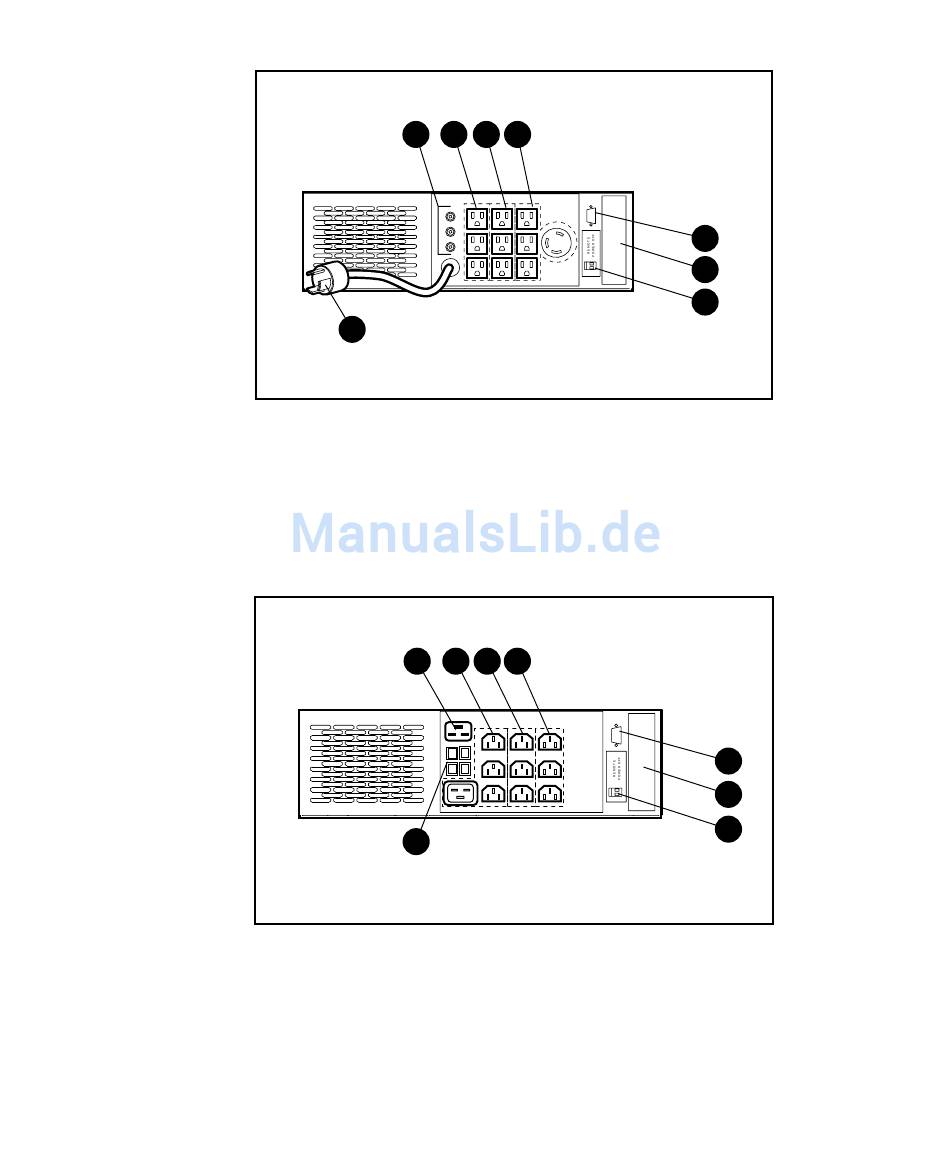

Abbildung 1-3. Rückseite der R3000j
1
Load-Segment 1
2
Load-Segment 2
3
Load-Segment 3
4
Kommunikationsschnitt-
stelle
8
7
Abbildung 1-4. Rückseite der R3000h
1
Load-Segment 3
2
Load-Segment 2
3
Load-Segment 1
4
Kommunikationsschnitt-
stelle
1 2 3
5
Erweiterungssteckplatz
6
REPO-Schnittstelle
7
Netzkabel mit L6-30P Stecker
8
Ausgangsschutzschalter
1 2 3
5
Erweiterungssteckplatz
6
REPO-Schnittstelle
7
Ein- und Ausgangsschutz-
schalter
8
IEC-320-C19 16 A Netzeingang
4
5
6
4
5
6
