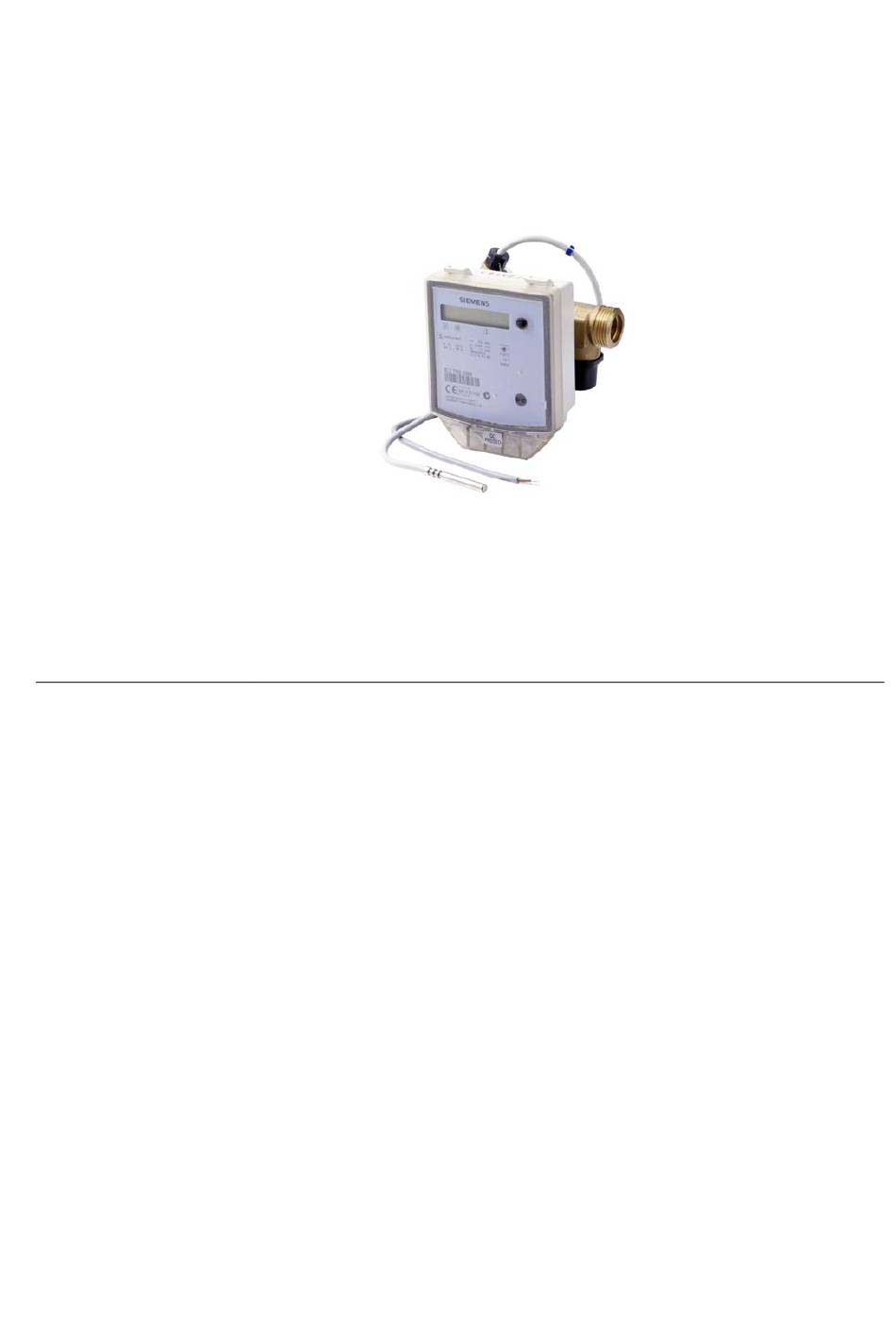

CE2N5378de
2014-04-04

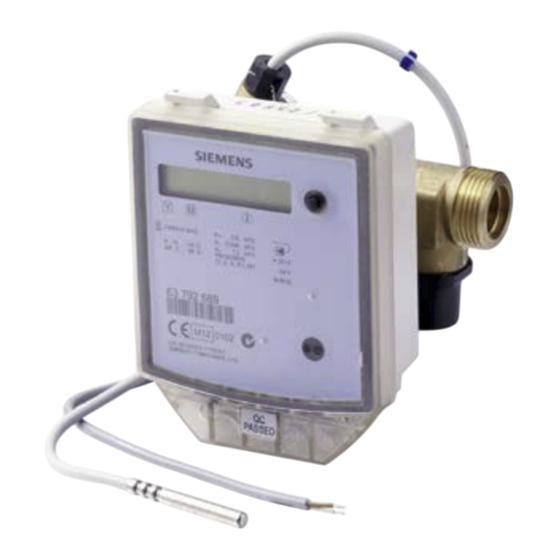

Ultraschall-Wärme- und
Kältezähler
Ultraschall-Wärme- und -Kältezähler zur Messung von Durchfluss und
Energie in wassergeführten Wärme- oder Kältekreisläufen.
• Verschleißfrei, da ohne mechanisch bewegte Teile
• Zulassung nach EN 1434 und MID Genauigkeitsklasse 2
• Beliebige Einbaulage (horizontal oder vertikal), im Rücklauf oder Vorlauf
• Messbereich Durchfluss 1:100 nach EN 1434 (gesamt 1:500)
• Keine Vor- oder Nachlaufstrecken erforderlich
• Optische Schnittstelle nach EN 62056-21
• M-Bus-Kommunikation
• Selbstdiagnose
5
378
2WR6..
Building Technologies
Werbung
Verwandte Anleitungen für Siemens 2WR6 Serie
Inhaltszusammenfassung für Siemens 2WR6 Serie
- Seite 1 2WR6.. Ultraschall-Wärme- und Kältezähler Ultraschall-Wärme- und -Kältezähler zur Messung von Durchfluss und Energie in wassergeführten Wärme- oder Kältekreisläufen. • Verschleißfrei, da ohne mechanisch bewegte Teile • Zulassung nach EN 1434 und MID Genauigkeitsklasse 2 • Beliebige Einbaulage (horizontal oder vertikal), im Rücklauf oder Vorlauf •...
- Seite 2 Um den Zähler zu öffnen, muss das Eichsiegel auf der Frontseite des 2WR6.. Manipulationen zerstört werden. Selbstdiagnose Der Zähler führt ständig eine Selbstdiagnose durch und kann so verschiedene Einbau- bzw. Gerätefehler erkennen und anzeigen. 2 / 14 Siemens Ultraschall-Wärme- und Kältezähler 2WR6.. CE2N5378de Building Technologies 2014-04-04...
- Seite 3 - 1 Passstück ¾", Länge 110 mm - 2 Verschraubungen G ¾ B" mit Überwurf- mutter G ¾ B" - 1 Tauchhülse für Vorlauffühler Ø 5,2x45 mm, inkl. Cu-Dichtung - 2 Dichtungen 3 / 14 Siemens Ultraschall-Wärme- und Kältezähler 2WR6.. CE2N5378de Building Technologies 2014-04-04...
- Seite 4 Heisswassertemperatur 130 °C, PN 25 Kugelventil Rp ¾" für den Einbau des S55563-F120 WZT-K34 Fühlertyps DS M10x1 mm, Länge 28 mm, max. Heisswassertemperatur 130 °C, PN 25 4 / 14 Siemens Ultraschall-Wärme- und Kältezähler 2WR6.. CE2N5378de Building Technologies 2014-04-04...
- Seite 5 UltraAssist Standard, Erstlizenz, CD mit LYU:WZX-UA-SEU WZX-UA-SEU Dongle für USB-Schnittstelle UltraAssist Standard, Folgelizenz, Dongle für LYU:WZX-UA-SFU WZX-UA-SFU USB-Schnittstelle Auslese- und Die Auslese- und Parametriersoftware UltraAssist Light erhalten sie kostenlos auf Parametriersoftware Anfrage. 5 / 14 Siemens Ultraschall-Wärme- und Kältezähler 2WR6.. CE2N5378de Building Technologies 2014-04-04...
- Seite 6 Sprachen Die Montageanleitung beinhaltet folgende 18 Sprachvarianten: Bulgarisch, Chinesisch, Deutsch, Englisch, Französisch, Griechisch, Italienisch, Kroatisch, Niederländisch, Norwegisch, Polnisch, Russisch, Slovakisch, Slovenisch, Spanisch, Tschechisch, Türkisch und Ungarisch. Technik Druckverlustkennlinie 6 / 14 Siemens Ultraschall-Wärme- und Kältezähler 2WR6.. CE2N5378de Building Technologies 2014-04-04...
- Seite 7 Eigentumsnummer, 7-stellig 15.08.12 Zeitstempel für F0 Vorwarnung 3-01 Firmwareversion 31.12.11 Abspeichertag Vorjahr (Stichtag) 1234567 Energie Vorjahr am Stichtag 1234567 Volumen Vorjahr am Stichtag Fehlstunden Vorjahr --.--.-- Codeeingabe für Parametrierung 7 / 14 Siemens Ultraschall-Wärme- und Kältezähler 2WR6.. CE2N5378de Building Technologies 2014-04-04...
- Seite 8 Das Rechenwerk speichert für 15 Monate jeweils am Monatsstichtag die Zähler- stände von Energie, Volumen und Fehlzeit mit deren Datumsstempel. Standardparameter Bei Auslieferung ab Werk ist programmiert: • Stichtag [TT.MM]: 01.01 8 / 14 Siemens Ultraschall-Wärme- und Kältezähler 2WR6.. CE2N5378de Building Technologies 2014-04-04...
- Seite 9 Messrohr zur Seite oder nach unten gerichtet ist, um Probleme mit sich bildendem Kondenswasser zu vermeiden. Das Rechenwerk ist vom Durchflussmessteil getrennt zu montieren, z.B. an der Wand. 9 / 14 Siemens Ultraschall-Wärme- und Kältezähler 2WR6.. CE2N5378de Building Technologies 2014-04-04...
- Seite 10 Die anwendungsbezogenen technischen Daten sind ausschließlich zusammen mit den in diesem Datenblatt erwähnten Produkten gewährleistet. Beim Betrieb der Zähler mit nicht ausdrücklich erwähnten Fremdgeräten ist die Funktionalität durch den Anwender sicherzustellen. Siemens erbringt in diesem Fall keine Service- oder Garantieleistungen. 10 / 14 Siemens Ultraschall-Wärme- und Kältezähler 2WR6..
- Seite 11 Baulänge 190 mm Δp mbar Durchfluss bei Δp = 1 bar, k 110 mm 130 mm 190 mm Einbaulage Beliebig * In Deutschland 1:50 ** In Deutschland doppelter Wert 11 / 14 Siemens Ultraschall-Wärme- und Kältezähler 2WR6.. CE2N5378de Building Technologies 2014-04-04...
- Seite 12 Gehäusewerkstoff Deckel PC-Marolon 2805 Unterteil PC GF10 Gehäusefarben Deckel Transparent Unterteil RAL 9002 Gewicht Nenndurchfluss q Gerät verpackt mit Beilagen *) Die Dokumente können unter http://siemens.com/bt/download bezogen werden. 12 / 14 Siemens Ultraschall-Wärme- und Kältezähler 2WR6.. CE2N5378de Building Technologies 2014-04-04...
- Seite 13 Anschlussschaltplan AC/DC 24 V Speisung und M-Bus Batteriespeisung und M-Bus Maßbilder Maße in mm 13 / 14 Siemens Ultraschall-Wärme- und Kältezähler 2WR6.. CE2N5378de Building Technologies 2014-04-04...
- Seite 14 Vorlauffühler 45 mm für Tauchhülse Vorlauffühler 27,5 mm für Direkteinbau Tauchhülse Adapter Adapterset 2012 – 2014 Siemens Schweiz AG Änderungen vorbehalten 14 / 14 Siemens Ultraschall-Wärme- und Kältezähler 2WR6.. CE2N5378de Building Technologies 2014-04-04...
