Cisco IE 3000 Switch Erste Schritte Leitfaden
Warnung
Warnung

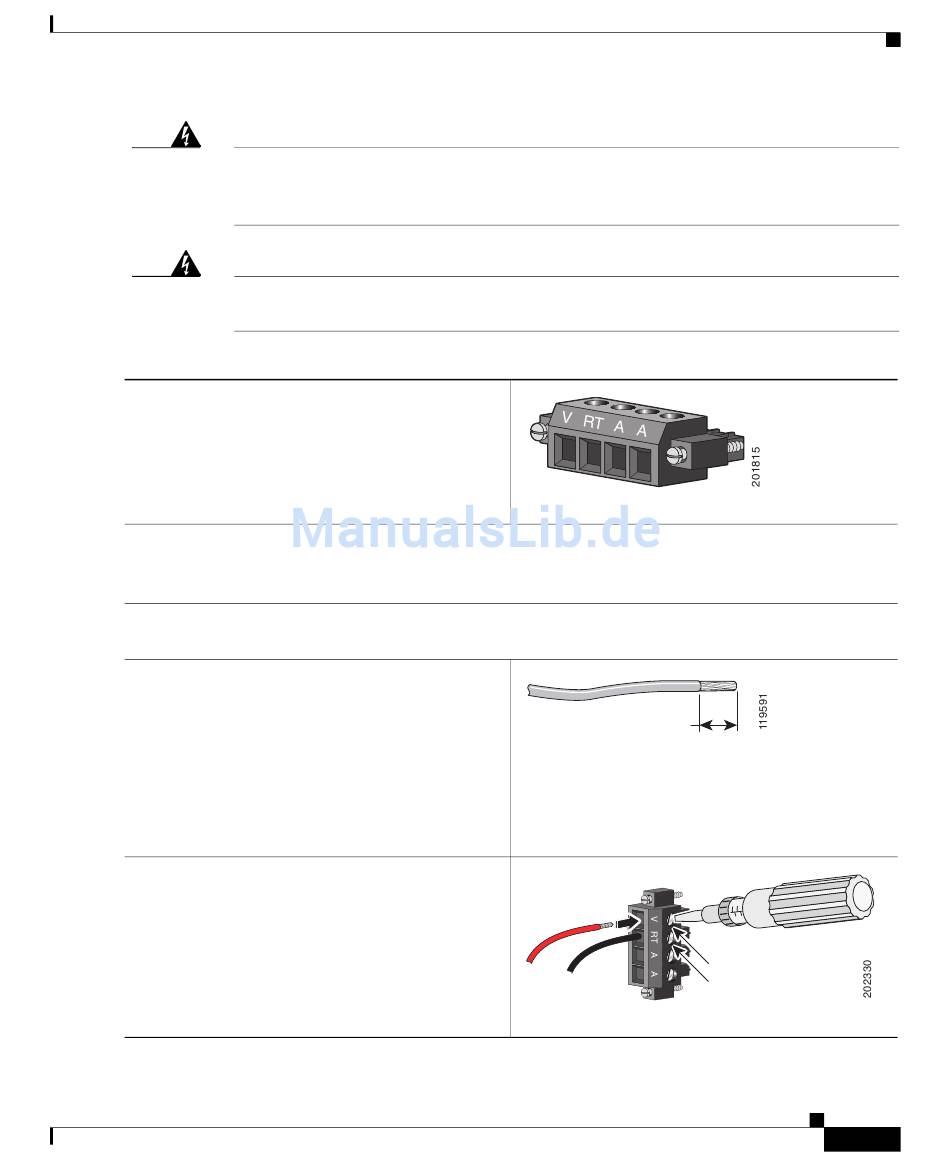

Suchen Sie den Strom- und Relaystecker
Schritt 1
heraus.
Bestimmen Sie den positiven und negativen Anschluss für die Gleichstromverbindungen. Der
Schritt 2
positive Gleichstromanschluss trägt die Aufschrift V und der Rückleiter ist der benachbarte
Anschluss mit der Aufschrift RT.
Messen Sie einen Strang des Twisted-Pair Kupferkabels (18 - 20 AWG) so ab, dass es lang
Schritt 3
genug ist, um die Gleichstromquelle anzuschließen.
Verwenden Sie das 3,5 mm
Schritt 4
Abmantelungswerkzeug, manteln Sie
die beiden Kabel auf 0,25 Zoll (6,3 mm)
± 0,02 Zoll (0,5 mm) ab. Nicht mehr als
0,27 Zoll (6,8 mm) der Isolation vom Draht
abmanteln. Sonst kann nach der Installation
mehr als die empfohlene Menge Draht nach
dem Stecker freiliegen.
Stecken Sie den blanken Teil des positiven
Schritt 5
Kabels in den Anschluss mit der Aufschrift V
und den blanken Teil der Rückleitung in den
Anschluss RT. Stellen Sie sicher, dass kein
freiliegendes Kabel sichtbar ist. Aus dem
Stecker sollte nur Kabel mit Isolation
hervorstehen.
OL-16347-01
Dieses Produkt ist darauf angewiesen, dass im Gebäude ein Kurzschluss- bzw.
Überstromschutz installiert ist. Stellen Sie sicher, dass der Nennwert der
Schutzvorrichtung nicht mehr als: 5A beträgt.
Das Installieren, Ersetzen oder Bedienen dieser Ausrüstung sollte nur
geschultem, qualifiziertem Personal gestattet werden.
0,27 Zoll (6,6 mm)
Cisco IE 3000 Switch Erste Schritte Leitfaden
V
RT
