Seite 1: Inhaltsverzeichnis

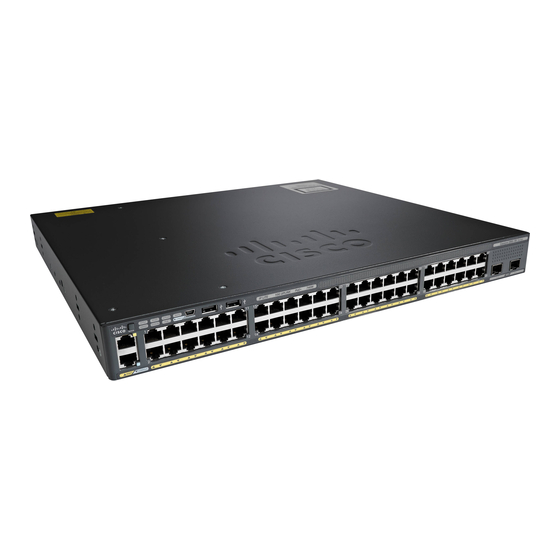

Handbuch für die ersten Schritte für Catalyst 2960-X- und 2960-XR-Switches Erste Schritte mit Ihrem Switch Verpackungsinhalt Ausführen des Express Setup Management des Switches Planung und Installation eines Switch-Stack (optional) Installieren des Switches Anschließen der FlexStack-Kabel (optional) Anschließen an die Switch-Ports Fehlerbehebung Zugehörige Dokumentation... -
Seite 2: Erste Schritte Mit Ihrem Switch
Vier Kreuzschlitz-Flachkopfschrauben (Nr. 10) (48-0627-01) oder Catalyst 2960-XR-Switch (Netzstrommodule sind nicht dargestellt) Wechselstromkabel Vier Kreuzschlitz-Flachkopfschrauben (Nr. 8) (48-2927-01) für Catalyst 2960-X-Switches Acht Kreuzschlitz-Flachkopfschrauben (Nr. 8) (48-2927-01) für Catalyst 2960-XR-Switches Vier Montagefüße aus Gummi Zwei Flachkopfschrauben (Nr. 4) (48-0482-01) Dokumentation Eine schwarze Kreuzschlitz-Maschinenschraube... -
Seite 3: Ausführen Des Express Setup
Hinweis Informationen zur Verwendung des CLI-basierten Erstinstallationsprogramms finden Sie im Switch-Hardware-Handbuch unter Cisco.com. Für die Einrichtung des Switches benötigen Sie Folgendes: • Einen PC, auf dem Windows Vista, XP oder 2000 installiert ist. Auch andere Laptops und Browser werden möglicherweise unterstützt. - Seite 4 Schritt 3 Versorgen Sie den Switch mit Strom, indem Sie das Netzkabel an das Netzteil des Switches und an eine geerdete Wechselstromsteckdose anschließen. Informationen zur Installation der Netzteile in den Catalyst 2960-XR-Switches finden Sie im Hardware-Handbuch unter http://www.cisco.com/go/cat2960xr_docs Schritt 4 Beobachten Sie die POST-Ergebnisse.
- Seite 5 Wenn die SYST-LED-Anzeige nicht durchgängig grün oder gelb leuchtet, hat der Switch den POST-Test nicht Hinweis erfolgreich abgeschlossen. Wenden Sie sich an Ihren Cisco Vertreter oder Händler. Schritt 5 Drücken Sie die Taste „Mode“, wenn die SYST-, MAST- und STAT-LEDs grün leuchten. Halten Sie die Taste „Mode“...
- Seite 6 Kleinschreibung unterschieden wird. Leerzeichen zwischen den Zeichen sind zulässig, jedoch nicht am Anfang oder Ende des Kennworts. Geben Sie im Feld „Confirm Switch Password“ (Switch-Kennwort bestätigen) erneut das Kennwort ein. Sie müssen das Standardkennwort cisco Hinweis ändern. (Optional) Geben Sie die folgenden Informationen in die Felder unter „Ethernet Management Port Settings“ (Einstellungen für den Ethernet-Management-Port) ein:...
- Seite 7 Schritt 12 Wenn Sie in Schritt 2 die statische IP-Adresse Ihres PCs geändert haben, setzen Sie sie jetzt auf die zuvor konfigurierte statische IP-Adresse zurück. Schritt 13 Jetzt kann der Switch mit dem Cisco Network Assistant, dem Gerätemanager oder mit beiden verwaltet werden. Informationen zur Konfiguration und zum Management des Switches finden Sie im Abschnitt Management des Switches.
-
Seite 8: Management Des Switches
Dieser Vorgang wird im nächsten Abschnitt beschrieben. Verwenden von Cisco Network Assistant Cisco Network Assistant ist ein Softwareprogramm, das Sie von Cisco.com herunterladen und auf Ihrem PC ausführen können. Dieses Programm verfügt über erweiterte Optionen zur Konfiguration und Überwachung mehrerer Geräte, einschließlich Switches, Switch-Cluster, Switch-Stacks, Router und Access Points. -
Seite 9: Verwenden Der Kommandozeile (Cli)
Verwenden der Kommandozeile (CLI) Sie können Cisco IOS-Befehle und -Parameter über die CLI eingeben. Mithilfe der folgenden Optionen können Sie auf die CLI zugreifen. RJ-45-Konsolenport Verfahren Schritt 1 Stecken Sie das mitgelieferte Adapterkabel RJ-45 auf DB-9 in den seriellen 9-Pin-Anschluss Ihres PCs ein. Verbinden Sie das andere Ende des Kabels mit dem Konsolenport des Switches. -
Seite 10: Planung Und Installation Eines Switch-Stack (Optional)
Ports verbunden sind, hat der USB-Konsolenport Vorrang vor dem RJ-45-Port. Verwenden weiterer Management-Optionen In der Cisco Prime-Infrastruktur werden die Wireless-Funktionen von Cisco Prime Network Control System (NCS) und die kabelgebundenen Funktionen von Cisco Prime LAN Management Solution (LMS) mit den Funktionen für die Überwachung der Anwendungsleistung und die Fehlerbehebung von Cisco Prime Assurance Manager kombiniert. -
Seite 11: Installieren Des Flexstack-Plus-Moduls
Hinweis Das FlexStack-Plus-Modul ist Hot-Swap-fähig und kann bei eingeschaltetem Switch eingeführt werden. • Bestellen Sie das passende Kabel bei Ihrem Cisco Vertriebsmitarbeiter. Die Länge des FlexStack-Kabels hängt von Ihrer Konfiguration ab. Folgende Größen sind verfügbar: ◦ CAB-STK-E-0.5M= (0,5 m Kabel) ◦... - Seite 12 Schritt 3 Ziehen Sie die Schrauben an beiden Seiten des Moduls fest. Ziehen Sie die Schrauben nicht zu fest Hinweis...
-
Seite 13: Stack-Verkabelung
Diese Abbildungen zeigen die Switches in einem Stack in einem vertikalen Rack oder auf einem Tisch. Die Verbindungen sind redundant. In den Beispielen ist ein Catalyst Switch der Serie 2960-X dargestellt. Der Catalyst Switch der Serie 2960-XR kann auf dieselbe Art und Weise im Stack genutzt werden. -
Seite 14: Warnhinweise Bei Der Installation
Gerät in einer Umgebung installieren, die möglichst frei von Staub und fremden leitfähigen Materialien ist (zum Beispiel von Metallteilchen aus Bautätigkeiten). Warnhinweise bei der Installation In diesem Dokument finden Sie die grundlegenden Warnhinweise für die Installation. Übersetzungen dieser Warnhinweise werden im Informationshandbuch zu Sicherheit und Compliance der Switches auf der Website Cisco.com aufgeführt. - Seite 15 Treffen Sie bei der Montage oder Wartung des Geräts in einem Rack entsprechende Vorkehrungen, um Warnung Verletzungen durch eine mögliche Instabilität des Systems zu vermeiden. Beachten Sie zu Ihrer eigenen Sicherheit die folgenden Hinweise: - Ist das Gerät das einzige im Rack, montieren Sie es unten im Rack. - Soll das Gerät in einem bereits teilweise gefüllten Rack montiert werden, bestücken Sie das Rack von unten nach oben, wobei die schwerste Komponente unten im Rack montiert wird.
- Seite 16 Anbringen der Halteklammern für die Rackmontage bei Catalyst Switches der Serie 2960-X Verfahren Verwenden Sie zwei Kreuzschlitz-Flachkopfschrauben, um die Halteklammern mit der Längsseite an den Seiten des Switches anzubringen. Abbildung 4: Anbringen der Halteklammern bei 19-Zoll-Racks Vorderseitige Befestigung Mittlere Montageposition Kreuzschlitz-Flachkopfschrauben (Nr.
- Seite 17 Anbringen der Halteklammern für die Rackmontage bei Catalyst Switches der Serie 2960-XR Verfahren Verwenden Sie vier Kreuzschlitz-Flachkopfschrauben, um die Halteklammern mit der Längsseite an den Seiten des Switches anzubringen. Abbildung 5: Anbringen der Halteklammern bei 19-Zoll-Racks Vorderseitige Befestigung Mittlere Montageposition Kreuzschlitz-Flachkopfschrauben (Nr.
-
Seite 18: Rackmontage
Rackmontage Verfahren Schritt 1 Verwenden Sie die vier im Lieferumfang enthaltenen Kreuzschlitz-Maschinenschrauben, um die Halterungen im Rack anzubringen. Schritt 2 Verwenden Sie die schwarze Kreuzschlitz-Maschinenschraube, um die Kabelführung entweder auf der linken oder der rechten Halterung anzubringen. -
Seite 19: Anschließen Der Flexstack-Kabel (Optional)
Hinweis Vorsicht Verwenden Sie nur geprüfte Kabel, und stellen Sie nur Verbindungen mit anderen Catalyst Switches der Serie 2960-X oder 2960-S her. Bei Verbindung mit anderen nicht geprüften Cisco Kabeln oder Geräten können die Geräte unter Umständen beschädigt werden. Verfahren Schritt 1 Entfernen Sie den Staubschutz von den FlexStack-Kabeln, und heben Sie ihn für die spätere Verwendung auf. -
Seite 20: Anschließen An Die Switch-Ports
• PoE-Unterstützung für Geräte, die mit IEEE 802.3af kompatibel sind • Unterstützung für Cisco Enhanced PoE (ePoE) Darüber hinaus bieten sie eine von Cisco vordefinierte PoE-Unterstützung für Cisco IP-Telefone und Cisco Aironet Access Points. Informationen zum Berechnen des PoE-Budgets finden Sie im Switch-Hardware-Handbuch. Standardmäßig liefert der Switch-PoE-Port... -
Seite 21: Anschließen An Steckplätze Von Sfp- Und Sfp+-Modulen
Die SFP-Steckplätze unterstützen nur SFP-Module. Die SFP+-Steckplätze unterstützen sowohl SFP- als auch SFP+-Module. Eine Liste der unterstützten Module finden Sie in den Versionshinweisen auf Cisco.com. Eine genauere Anleitung zur Installation, Entfernung und Verbindung von SFP-Modulen finden Sie in der zum SFP-Modul gehörigen Dokumentation. -
Seite 22: Fehlerbehebung
Zielgerät installierten Adapter. Fehlerbehebung Sollten Probleme auftreten, finden Sie in diesem Abschnitt und unter Cisco.com Unterstützung. In diesem Abschnitt geht es um die Fehlerbehebung beim Express Setup, um das Zurücksetzen des Switches und um Zugang zu weiteren Informationen. -
Seite 23: Fehlerbehebung Express Setup
Fehlermeldung aufgetreten? und drücken Sie die Eingabetaste. Zugehörige Dokumentation Weitere Informationen zur Installation und Konfiguration des Switches finden Sie in der Dokumentation zu Catalyst 2960-X und Catalyst 2960-XR unter Cisco.com. Wichtige Hinweise, Aktualisierungen der Dokumentation und Angaben zu Systemvoraussetzungen,... - Seite 24 Übersetzungen der Warnhinweise in dieser Veröffentlichung finden Sie im Switch-RCSI-Handbuch unter Cisco.com. Wenn Sie die Online-Veröffentlichungen verwenden, wählen Sie die Dokumente aus, die mit der Cisco IOS-Softwareversion des Switches übereinstimmen. Informationen zur Softwareversion befinden sich auf dem Cisco IOS-Aufkleber auf der Rückseite des Switches.
