Verbindung der Erweiterungsmodule

OL-16347-01

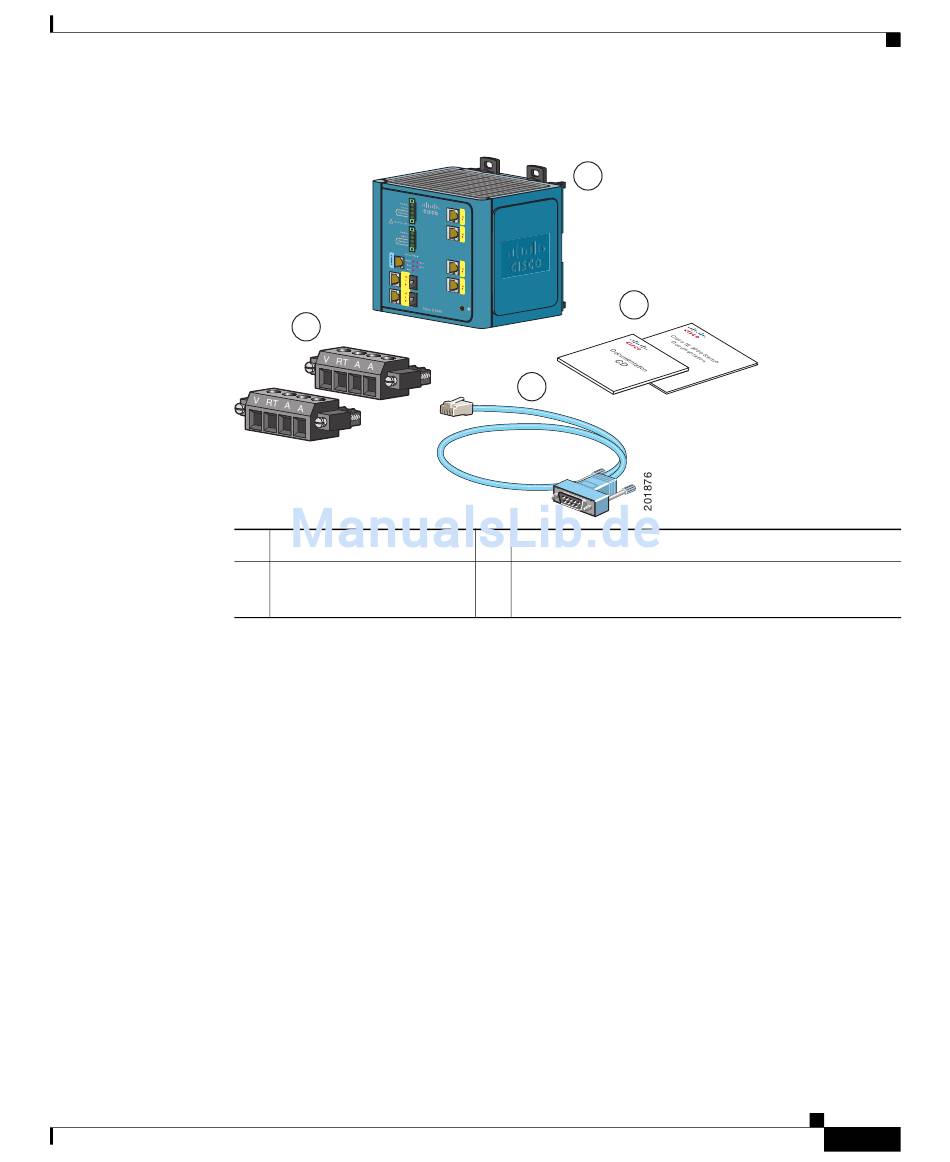

Abbildung 1 Inhalt der Cisco IE 3000 Versandschachtel
3
Cisco IE 3000 Switch
1
Dokumentations-CD
2
1. Als Beispiel ist der Cisco IE-3000-4TC abgebildet. Ihr Switch-Modell kann natürlich anders
aussehen.
Der Switch kann als Einzelgerät mit Fast Ethernet-Anschlüssen betrieben werden.
Sie können die Anzahl der Fast Ethernet-Anschlüsse erhöhen, indem Sie das
Cisco IEM-3000-8TM oder das Cisco IEM-3000-8FM Erweiterungsmodul
anschließen. Sie können auch zwei Erweiterungsmodule installieren. Je nach der
Kombination von Switches und Erweiterungsmodulen können Sie bis zu 24 Fast
Ethernet-Anschlüsse haben. Weitere Informationen über die verschiedenen
Kombinationen von Switch- und Erweiterungsmodulen finden Sie in der
Cisco IE 3000 Switch Hardware Installation Guide unter Cisco.com.
Die Switch-Erweiterungsmodule sind optional und befinden sich nicht im
Lieferumfang des Switchs. Sie müssen sie separat bestellen.
1
2
4
1
Strom- und Relayanschlüsse
3
Konsolenkabel (RJ-45-an-DB-9
Adapterkabel)
4
