Informationen zu diesem Leitfaden
OL-16347-01
Cisco IE 3000 Switch
Erste Schritte Leitfaden
Informationen zu diesem Leitfaden, Seite 1
•
Das brauchen Sie, Seite 2
•
Verbindung der Erweiterungsmodule, Seite 3
•
Express-Setup ausführen, Seite 5
•
Verwaltung des Switchs, Seite 9
•
Installation des Switchs, Seite 12
•
Anschluss an die Switchports, Seite 21
•
Bei Schwierigkeiten, Seite 25
•
•
•
Seite 28
Dieser Leitfaden beschreibt die Benutzung des Express-Setups für die erste
Konfiguration Ihres Cisco IE Switchs. Sie umfasst ebenfalls die Switch
Management Optionen, die Verfahren zur Modulverbindung und grundsätzlichen
Befestigung sowie Hilfe bei der Fehlerbehebung.
Cisco IE 3000 Switch Erste Schritte Leitfaden
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Cisco ie-3000
Inhaltszusammenfassung für Cisco ie-3000
-
Seite 1: Inhaltsverzeichnis
Seite 28 Informationen zu diesem Leitfaden Dieser Leitfaden beschreibt die Benutzung des Express-Setups für die erste Konfiguration Ihres Cisco IE Switchs. Sie umfasst ebenfalls die Switch Management Optionen, die Verfahren zur Modulverbindung und grundsätzlichen Befestigung sowie Hilfe bei der Fehlerbehebung. -
Seite 2: Das Brauchen Sie
Cisco IE 3000 Switch Erste Schritte Leitfaden Zusätzliche Informationen über die Installation und Konfiguration des Cisco IE 3000 Switchs finden Sie in den Cisco IE 3000 Unterlagen unter Cisco.com. Die Systemanforderungen, wichtige Hinweise, Einschränkungen, ungelöste und gelöste Probleme sowie Last-Minute Updates der Dokumentation finden Sie in den Ausgabehinweisen ebenfalls unter Cisco.com. -
Seite 3: Verbindung Der Erweiterungsmodule

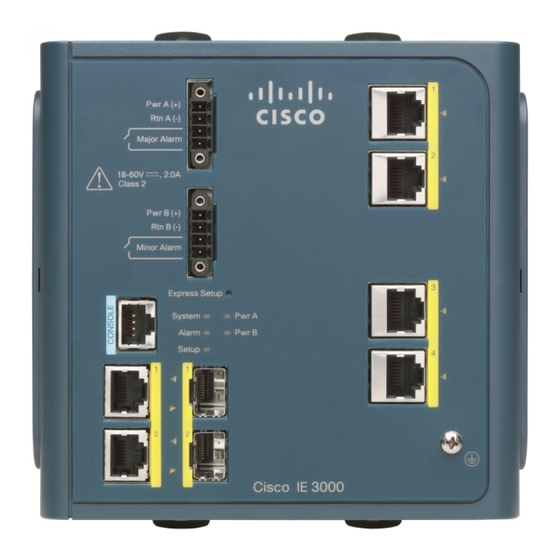

Strom- und Relayanschlüsse Konsolenkabel (RJ-45-an-DB-9 Dokumentations-CD Adapterkabel) 1. Als Beispiel ist der Cisco IE-3000-4TC abgebildet. Ihr Switch-Modell kann natürlich anders aussehen. Verbindung der Erweiterungsmodule Der Switch kann als Einzelgerät mit Fast Ethernet-Anschlüssen betrieben werden. Sie können die Anzahl der Fast Ethernet-Anschlüsse erhöhen, indem Sie das Cisco IEM-3000-8TM oder das Cisco IEM-3000-8FM Erweiterungsmodul anschließen. - Seite 4 Cisco IE 3000 Switch Erste Schritte Leitfaden Gehen Sie folgendermaßen vor, um die Erweiterungsmodule an den Switch anzuschließen: Entfernen Sie die rechte Seitenabdeckung, Schritt 1 indem Sie sie in der Mitte an beiden Seiten fest anfassen und sie herausziehen. Verwenden Sie ggf. einen flachen Schraubendreher, um die Seitenabdeckung aufzustemmen.
-
Seite 5: Express-Setup Ausführen
Cisco IE 3000 Switch Erste Schritte Leitfaden Schieben Sie oberen und unteren Modulriegel Schritt 4 nach innen, um das Modul am Switch zu befestigen. Wenn Sie das zweite Modul installieren, wiederholen Sie Schritte 2 und 3, aber befestigen Sie Schritt 5 das zweite Modul rechts vom ersten. - Seite 6 Cisco IE 3000 Switch Erste Schritte Leitfaden So benutzen Sie Express-Setup: Achten Sie darauf, dass der Switch an nichts Schritt 1 angeschlossen ist. Beim Express-Setup fungiert der Switch als DHCP-Server. Bevor Sie beginnen sollten Sie Ihre PC-Einstellungen ändern, um DHCP vorübergehend zu verwenden, falls Ihr PC...
- Seite 7 Sie, ob alle Proxy-Einstellungen oder Popup-Blocker auf Ihrem Browser sowie alle Wireless-Clients auf dem PC deaktiviert sind. Möglicherweise müssen Sie auch eine URL in Ihren Browser eingeben, z.B. Cisco.com oder eine andere bekannte Website. Hilfe hierzu finden Sie unter „Bei Schwierigkeiten“...
- Seite 8 Cisco IE 3000 Switch Erste Schritte Leitfaden Geben Sie die Netzwerkeinstellungen ein. Alle Einträge müssen in englischen Buchstaben Schritt 9 und arabischen Zahlen erfolgen. Managementschnittstelle (VLAN): Wir empfehlen, dass Sie den Standard VLAN 1 • verwenden. Das Verwaltungs VLAN stellt eine IP-Verbindung zum Switch her.
-
Seite 9: Pc Ip-Adresse Aktualisieren
Der Gerätemanager Die einfachste Methode zur Verwaltung des Switchs ist über den Gerätemanager im Cisco IOS-Abbild. Der Gerätemanager verfügt über eine Webschnittstelle, die die Konfiguration und Überwachung des Switchs vereinfacht. Über einen Webbrowser können Sie von überall im Netz auf den Gerätemanager zugreifen. - Seite 10 Konfiguration, das Herunterladen und die Ausführung von Cisco Network Assistant. Cisco Network Assistant herunterladen Cisco Network Assistant ist ein Softwareprogramm, dass Sie über Cisco.com herunterladen und dann auf Ihrem PC ausführen können. Es bietet Ihnen erweiterte Optionen für die Konfiguration und Überwachung mehrerer Geräte an, einschließlich Switches, Switch-Cluster, Switch-Stapel, Router und...
-
Seite 11: Die Befehlszeilen-Schnittstelle
Cisco IE 3000 Switch Erste Schritte Leitfaden Die Befehlszeilen-Schnittstelle Sie können den Switch über die Befehlszeilen-Schnittstelle (CLI) verwalten, indem Sie Ihren PC direkt am Switch-Konsolenanschluss oder einem Ethernetanschluss anschließen. Dieser Vorgang erklärt den Zugriff auf die CLI über den Konsolenanschluss. -
Seite 12: Installation Des Switchs
Cisco IE 3000 Switch Erste Schritte Leitfaden Installation des Switchs Diese Abschnitte erklären, wie der Switch auf einem DIN-Rail oder in einem Rack installiert wird. Anweisungen zur Wandbefestigung des Switchs finden Sie in der Hardware-Anleitung: Was Sie bereitstellen sollten, Seite 12 •... -
Seite 13: Bevor Sie Anfangen
Cisco IE 3000 Switch Erste Schritte Leitfaden Bevor Sie anfangen Bevor Sie sich entscheiden, wo Sie Ihren Switch installieren wollen, sollten Sie die folgenden Richtlinien beachten: Die Betriebsumgebung befindet sich innerhalb des in der • Hardware-Installationsanleitung des Switchs angegebenen Bereichs. -
Seite 14: Warnhinweise Bei Der Installation
Cisco IE 3000 Switch Erste Schritte Leitfaden Warnhinweise bei der Installation Vor Ausführung der folgenden Vorgänge ist sicherzustellen, daß die Warnung Gleichstromschaltung keinen Strom erhält. Dieses Produkt ist darauf angewiesen, dass im Gebäude ein Kurzschluss- bzw. Warnung Überstromschutz installiert ist. Stellen Sie sicher, dass der Nennwert der Schutzvorrichtung nicht mehr als: 5A beträgt. - Seite 15 Cisco IE 3000 Switch Erste Schritte Leitfaden Dieses Gerät wird als Gerät „offenen Typs“ geliefert. Es muss in ein Gehäuse Warnung eingebaut werden, dass für die spezifischen Standortbedungungen geeignet ist, und muss so konstruiert sein, dass Personenschäden aufgrund eines Kontakts mit dem Gerät bzw. Gehäuseinneren ausgeschlossen ist. Das Innere des Gehäuses darf nur durch Einsatz von Werkzeug zu öffnen sein.
-
Seite 16: Befestigung Des Switchs An Einem Din-Rail Oder Am Rack-Adapter
Cisco IE 3000 Switch Erste Schritte Leitfaden Befestigung des Switchs an einem DIN-Rail oder am Rack-Adapter Gehen Sie beim Installieren des Switchs auf einem DIN-Rail oder in einem Rack folgendermaßen vor: Wenn Sie den Switch auf einem Rack Schritt 1 installieren, befestigen Sie zunächst den... -
Seite 17: Erdung Des Switchs
Cisco IE 3000 Switch Erste Schritte Leitfaden Legen Sie den Rücken des Switchs direkt Schritt 4 vor das DIN-Rail und achten Sie darauf, dass es zwischen die beiden Riegel passt. DIN-Rail Wenn der Switch über dem DIN-Rail ist, schieben Sie die beiden Riegel daran nach innen, Schritt 5 um den Switch am Rail zu befestigen. -
Seite 18: Verkabelung Der Gleichstromquelle
Cisco IE 3000 Switch Erste Schritte Leitfaden Stecken Sie den Erdungsdraht durch die Schritt 3 Ringmutter und krimpen Sie die Mutter mit dem Krimpwerkzeug an den Draht. Schieben Sie die Erdungsschraube aus Schritt 1 durch die Ringmutter. Schritt 4 Stecken Sie die Erdungsschraube in die Schritt 5 vorgesehene Öffnung auf der... - Seite 19 Cisco IE 3000 Switch Erste Schritte Leitfaden Dieses Produkt ist darauf angewiesen, dass im Gebäude ein Kurzschluss- bzw. Warnung Überstromschutz installiert ist. Stellen Sie sicher, dass der Nennwert der Schutzvorrichtung nicht mehr als: 5A beträgt. Warnung Das Installieren, Ersetzen oder Bedienen dieser Ausrüstung sollte nur geschultem, qualifiziertem Personal gestattet werden.
-
Seite 20: Installieren Des Strom- Und Relaysteckers
Cisco IE 3000 Switch Erste Schritte Leitfaden Verwenden Sie einen Drehmomentflachschraubendreher, um die festen Schrauben (über den Schritt 6 installierten Kabelleitungen) bis zum maximal empfohlenen Drehmoment von 3 Zoll/Pfd. am Strom- und Relaystecker festzuziehen. Schließen Sie das andere Ende des positiven Kabels (an V angeschlossen) am positiven Schritt 7 Terminal und das andere Ende der Rückleitung (an RT angeschlossen) am negativen Terminal... -
Seite 21: Anschluss An Die Switchports
Verwenden Sie einen flachen Schraubendreher, um die festen Schrauben an den Seiten des Schritt 4 zweiten Strom- und Relaysteckers festzuziehen. Optionale Verfahren Detaillierte Anweisungen über diese Verfahren finden Sie auf Cisco.com im Cisco IE 3000 Switch Hardware Installation Guide. Verkabeln der externen Alarmrelays •... - Seite 22 Cisco IE 3000 Switch Erste Schritte Leitfaden Anschluss an 10/100 und 10/100/1000 Ports Gehen Sie folgendermaßen vor: Wenn Sie diese Switches an Ethernet-fähige Schritt 1 Kommunikationsgeräte anschließen, stecken Sie ein gerades Kategorie 5 Twisted-4-Pair 10/100/1000 Kabel in einen Switch 10/100 oder den 10/100/1000 Port.
-
Seite 23: Sfp-Module Installieren Und An Die Ports Anschließen
Stecken Sie das andere Kabelende in das andere Gerät ein. Schritt 3 Eine Liste unterstützter Module finden Sie in den Ausgabehinweisen unter Cisco.com. Genauere Anweisungen zur Installation, das Entfernen und die Verbindung von SFP-Modulen finden Sie in den Unterlagen aus dem Lieferumfang des SFP-Moduls. -
Seite 24: Mehrzweckanschlüsse Anschließen
Cisco IE 3000 Switch Erste Schritte Leitfaden Mehrzweckanschlüsse anschließen Es kann jeweils nur ein Anschluss eines Mehrzweckanschlusses aktiviert werden. Falls beide Ports angeschlossen sind, hat der SFP-Modulport Vorrang. Gehen Sie folgendermaßen vor: Stecken Sie entweder einen RJ-45-Stecker in den 10/100/1000 Port ein (siehe „Anschluss an... -
Seite 25: Bei Schwierigkeiten
Haben Sie die Browser-Sitzung Wenn das Fenster nicht aufgeht, geben Sie eine URL in Ihren auf Ihrem PC gestartet, aber die Browser ein, z.B. Cisco.com oder eine andere bekannte Website. Setup-Seite wurde nicht angezeigt? War auf Ihrem PC Sie ein... -
Seite 26: Den Switch Zurücksetzen
Cisco IE 3000 Switch Erste Schritte Leitfaden Prüfliste Empfehlung Waren die Proxy-Einstellungen auf Falls ja, trennen Sie das Kabel vom Switchport ab, deaktivieren Ihrer Browser-Software aktiviert, Sie die Proxy-Einstellungen, drücken auf die Express Setup als Sie die Verbindung zum Taste und schließen das Kabel wieder am blinkenden Switchport herstellten? Ethernetport an. -
Seite 27: Zugriff Auf Die Online-Hilfe
Cisco IE 3000 Switch Hardware Installation Guide. Dieser Leitfaden • enthält die komplette Beschreibung der Hardware und ausführliche Installationsverfahren. Regulatory Compliance and Safety Information for the Cisco IE 3000 Switch. • Dieser Leitfaden enthält amtliche Zulassungen, Vorschriften und übersetzte Warnaussagen. -
Seite 28: So Erhalten Sie Dokumente Und Reichen Eine Serviceanfrage Ein
Informationen darüber, wie Sie Dokumente erhalten und eine Serviceanfrage einreichen können sowie zusätzliche Informationen finden Sie in dem monatlich herausgegebenen Produktdokumentation What’s New in Cisco Product Documentation (Was gibt’s Neues bei Cisco), wo auch alle neuen und überarbeiteten technischen Dokumente von Cisco aufgeführt sind: http://www.cisco.com/en/US/docs/general/whatsnew/whatsnew.html Abonnieren Sie die What’s New in Cisco Product Documentation als RSS-Feed... - Seite 29 Lesen Sie das Online Dokument oder klicken Sie auf das Symbol PDF, um das Dokument in einem Adobe Portable Document Format (PDF) herunterzuladen und zu drucken. Sie können auch auf der Cisco Service und Unterstützungsseite weitere Hilfe finden: http://www.cisco.com/public/Support_root.shtml. Dauer der Hardware-Garantie Ein (1) Jahr Ersatz, Reparatur oder Erstattung für Hardware...
- Seite 30 Wo Sie eine Materialrückgabenummer (RMA) bekommen können Nehmen Sie Kontakt mit der Firma auf, von der Sie das Produkt erworben haben. Wenn Sie das Produkt direkt bei Cisco erworben haben, nehmen Sie Kontakt mit Ihrem Cisco Verkaufs- und Servicevertreter auf.
- Seite 31 Cisco IE 3000 Switch Erste Schritte Leitfaden Cisco IE 3000 Switch Erste Schritte Leitfaden OL-16347-01...
