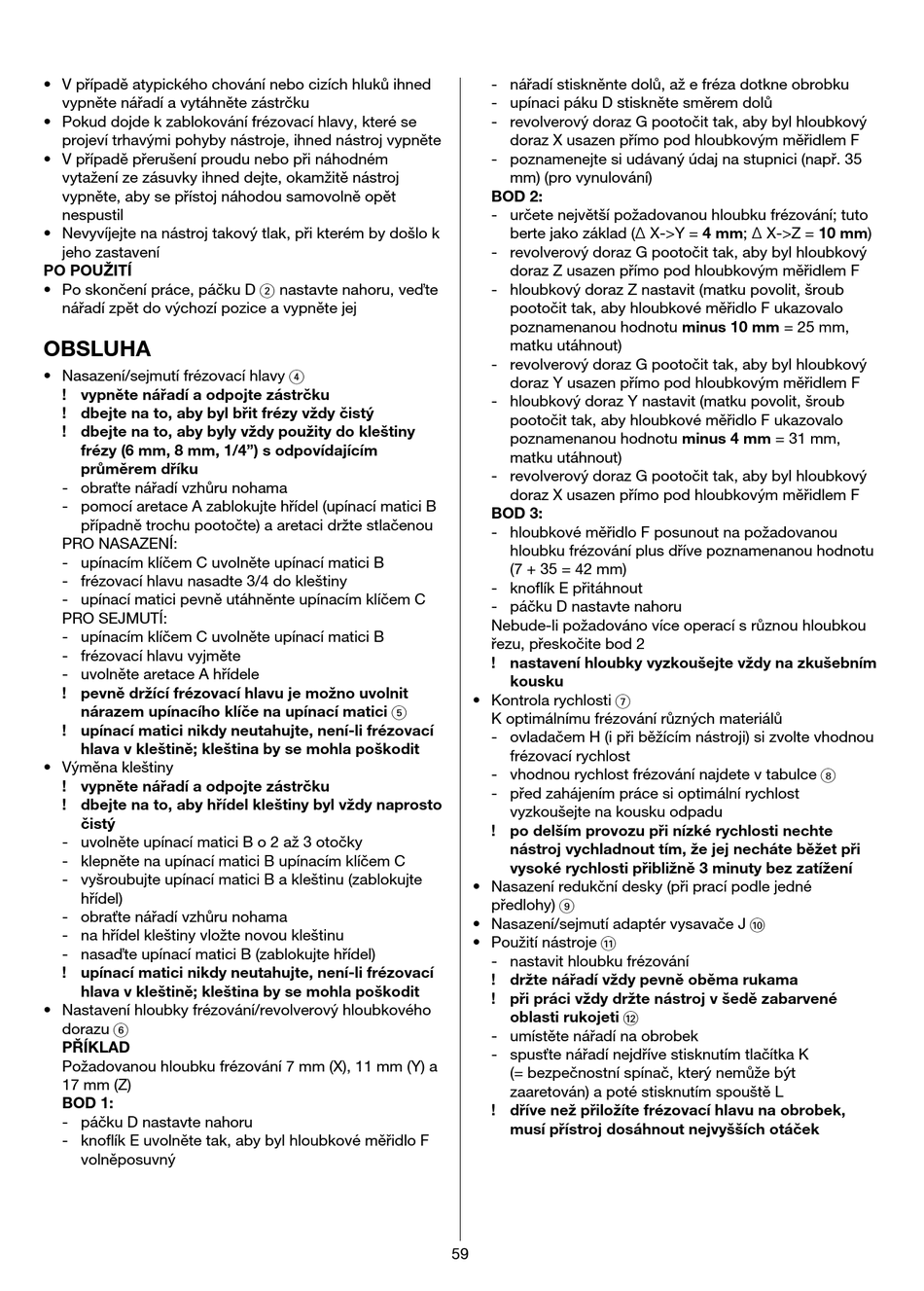

• V případě atypického chování nebo cizích hluků ihned
vypněte nářadí a vytáhněte zástrčku
• Pokud dojde k zablokování frézovací hlavy, které se
projeví trhavými pohyby nástroje, ihned nástroj vypněte
• V případě přerušení proudu nebo při náhodném
vytažení ze zásuvky ihned dejte, okamžitě nástroj
vypněte, aby se přístoj náhodou samovolně opět
nespustil
• Nevyvíjejte na nástroj takový tlak, při kterém by došlo k
jeho zastavení
PO POUŽITÍ
• Po skončení práce, páčku D 2 nastavte nahoru, veďte
nářadí zpět do výchozí pozice a vypněte jej
OBSLUHA
• Nasazení/sejmutí frézovací hlavy 4
! vypněte nářadí a odpojte zástrčku
! dbejte na to, aby byl břit frézy vždy čistý
! dbejte na to, aby byly vždy použity do kleštiny
frézy (6 mm, 8 mm, 1/4") s odpovídajícím
průměrem dříku
- obraťte nářadí vzhůru nohama
- pomocí aretace A zablokujte hřídel (upínací matici B
případně trochu pootočte) a aretaci držte stlačenou
PRO NASAZENÍ:
- upínacím klíčem C uvolněte upínací matici B
- frézovací hlavu nasadte 3/4 do kleštiny
- upínací matici pevně utáhněnte upínacím klíčem C
PRO SEJMUTÍ:
- upínacím klíčem C uvolněte upínací matici B
- frézovací hlavu vyjměte
- uvolněte aretace A hřídele
! pevně držící frézovací hlavu je možno uvolnit
nárazem upínacího klíče na upínací matici 5
! upínací matici nikdy neutahujte, není-li frézovací
hlava v kleštině; kleština by se mohla poškodit
• Výměna kleštiny
! vypněte nářadí a odpojte zástrčku
! dbejte na to, aby hřídel kleštiny byl vždy naprosto
čistý
- uvolněte upínací matici B o 2 až 3 otočky
- klepněte na upínací matici B upínacím klíčem C
- vyšroubujte upínací matici B a kleštinu (zablokujte
hřídel)
- obraťte nářadí vzhůru nohama
- na hřídel kleštiny vložte novou kleštinu
- nasaďte upínací matici B (zablokujte hřídel)
! upínací matici nikdy neutahujte, není-li frézovací
hlava v kleštině; kleština by se mohla poškodit
• Nastavení hloubky frézování/revolverový hloubkového
dorazu 6
PŘÍKLAD
Požadovanou hloubku frézování 7 mm (X), 11 mm (Y) a
17 mm (Z)
BOD 1:
- páčku D nastavte nahoru
- knoflík E uvolněte tak, aby byl hloubkové měřidlo F
volněposuvný
- nářadí stiskněnte dolů, až e fréza dotkne obrobku
- upínaci páku D stiskněte směrem dolů
- revolverový doraz G pootočit tak, aby byl hloubkový
doraz X usazen přímo pod hloubkovým měřidlem F
- poznamenejte si udávaný údaj na stupnici (např. 35
mm) (pro vynulování)
BOD 2:
- určete největší požadovanou hloubku frézování; tuto
berte jako základ (∆ X->Y = 4 mm; ∆ X->Z = 10 mm)
- revolverový doraz G pootočit tak, aby byl hloubkový
doraz Z usazen přímo pod hloubkovým měřidlem F
- hloubkový doraz Z nastavit (matku povolit, šroub
pootočit tak, aby hloubkové měřidlo F ukazovalo
poznamenanou hodnotu minus 10 mm = 25 mm,
matku utáhnout)
- revolverový doraz G pootočit tak, aby byl hloubkový
doraz Y usazen přímo pod hloubkovým měřidlem F
- hloubkový doraz Y nastavit (matku povolit, šroub
pootočit tak, aby hloubkové měřidlo F ukazovalo
poznamenanou hodnotu minus 4 mm = 31 mm,
matku utáhnout)
- revolverový doraz G pootočit tak, aby byl hloubkový
doraz X usazen přímo pod hloubkovým měřidlem F
BOD 3:
- hloubkové měřidlo F posunout na požadovanou
hloubku frézování plus dříve poznamenanou hodnotu
(7 + 35 = 42 mm)
- knoflík E přitáhnout
- páčku D nastavte nahoru
Nebude-li požadováno více operací s různou hloubkou
řezu, přeskočite bod 2
! nastavení hloubky vyzkoušejte vždy na zkušebním
kousku
• Kontrola rychlosti 7
K optimálnímu frézování různých materiálů
- ovladačem H (i při běžícím nástroji) si zvolte vhodnou
frézovací rychlost
- vhodnou rychlost frézování najdete v tabulce 8
- před zahájením práce si optimální rychlost
vyzkoušejte na kousku odpadu
! po delším provozu při nízké rychlosti nechte
nástroj vychladnout tím, že jej necháte běžet při
vysoké rychlosti přibližně 3 minuty bez zatížení
• Nasazení redukční desky (při prací podle jedné
předlohy) 9
• Nasazení/sejmutí adaptér vysavače J 0
• Použití nástroje !
- nastavit hloubku frézování
! držte nářadí vždy pevně oběma rukama
! při práci vždy držte nástroj v šedě zabarvené
oblasti rukojeti @
- umístěte nářadí na obrobek
- spusťte nářadí nejdříve stisknutím tlačítka K
(= bezpečnostní spínač, který nemůže být
zaaretován) a poté stisknutím spouště L
! dříve než přiložíte frézovací hlavu na obrobek,
musí přístroj dosáhnout nejvyšších otáček
59
