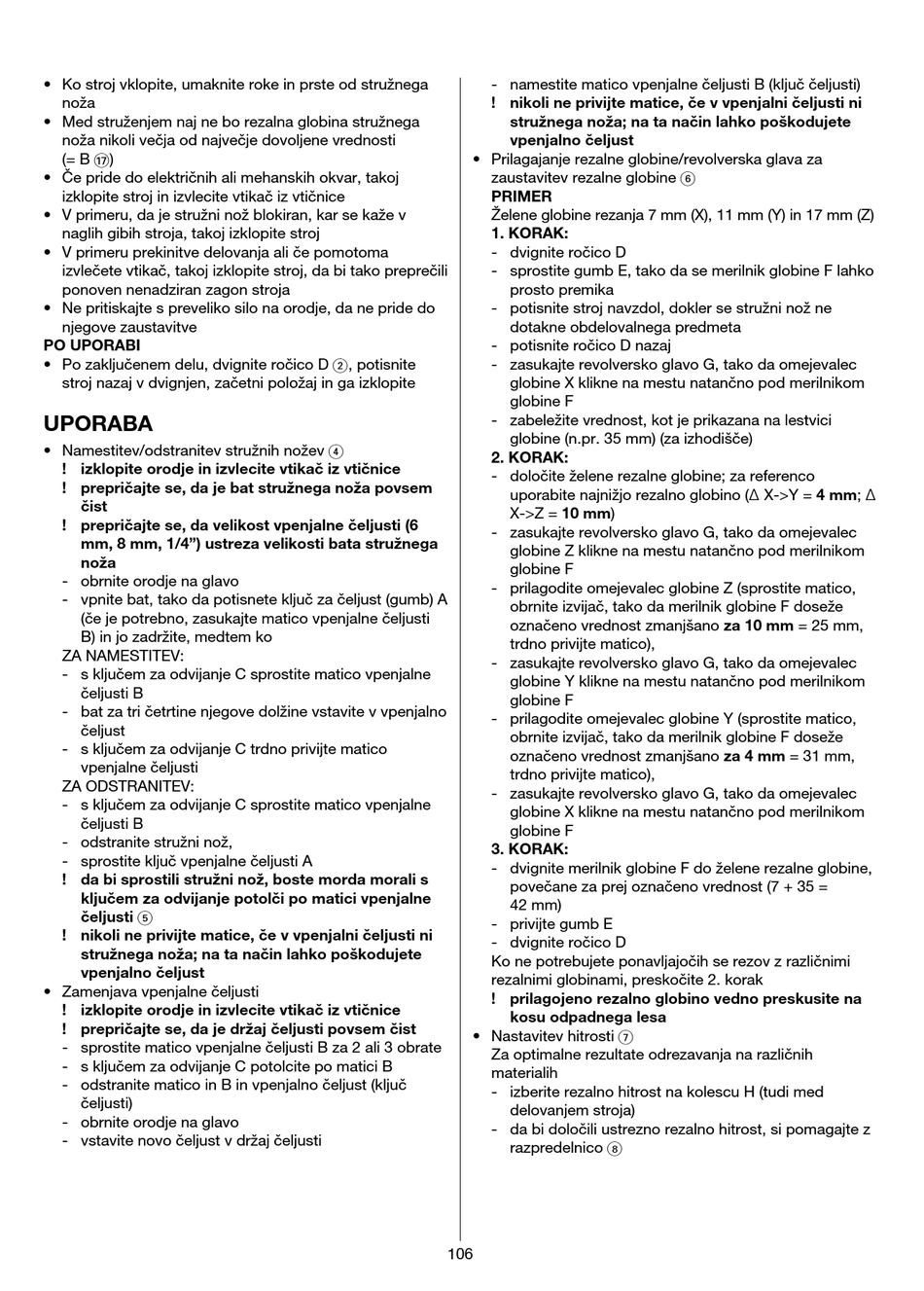

• Ko stroj vklopite, umaknite roke in prste od stružnega
noža
• Med struženjem naj ne bo rezalna globina stružnega
noža nikoli večja od največje dovoljene vrednosti
(= B &)
• Če pride do električnih ali mehanskih okvar, takoj
izklopite stroj in izvlecite vtikač iz vtičnice
• V primeru, da je stružni nož blokiran, kar se kaže v
naglih gibih stroja, takoj izklopite stroj
• V primeru prekinitve delovanja ali če pomotoma
izvlečete vtikač, takoj izklopite stroj, da bi tako preprečili
ponoven nenadziran zagon stroja
• Ne pritiskajte s preveliko silo na orodje, da ne pride do
njegove zaustavitve
PO UPORABI
• Po zaključenem delu, dvignite ročico D 2, potisnite
stroj nazaj v dvignjen, začetni položaj in ga izklopite
UPORABA
• Namestitev/odstranitev stružnih nožev 4
! izklopite orodje in izvlecite vtikač iz vtičnice
! prepričajte se, da je bat stružnega noža povsem
čist
! prepričajte se, da velikost vpenjalne čeljusti (6
mm, 8 mm, 1/4") ustreza velikosti bata stružnega
noža
- obrnite orodje na glavo
- vpnite bat, tako da potisnete ključ za čeljust (gumb) A
(če je potrebno, zasukajte matico vpenjalne čeljusti
B) in jo zadržite, medtem ko
ZA NAMESTITEV:
- s ključem za odvijanje C sprostite matico vpenjalne
čeljusti B
- bat za tri četrtine njegove dolžine vstavite v vpenjalno
čeljust
- s ključem za odvijanje C trdno privijte matico
vpenjalne čeljusti
ZA ODSTRANITEV:
- s ključem za odvijanje C sprostite matico vpenjalne
čeljusti B
- odstranite stružni nož,
- sprostite ključ vpenjalne čeljusti A
! da bi sprostili stružni nož, boste morda morali s
ključem za odvijanje potolči po matici vpenjalne
čeljusti 5
! nikoli ne privijte matice, če v vpenjalni čeljusti ni
stružnega noža; na ta način lahko poškodujete
vpenjalno čeljust
• Zamenjava vpenjalne čeljusti
! izklopite orodje in izvlecite vtikač iz vtičnice
! prepričajte se, da je držaj čeljusti povsem čist
- sprostite matico vpenjalne čeljusti B za 2 ali 3 obrate
- s ključem za odvijanje C potolcite po matici B
- odstranite matico in B in vpenjalno čeljust (ključ
čeljusti)
- obrnite orodje na glavo
- vstavite novo čeljust v držaj čeljusti
- namestite matico vpenjalne čeljusti B (ključ čeljusti)
! nikoli ne privijte matice, če v vpenjalni čeljusti ni
stružnega noža; na ta način lahko poškodujete
vpenjalno čeljust
• Prilagajanje rezalne globine/revolverska glava za
zaustavitev rezalne globine 6
PRIMER
Želene globine rezanja 7 mm (X), 11 mm (Y) in 17 mm (Z)
1. KORAK:
- dvignite ročico D
- sprostite gumb E, tako da se merilnik globine F lahko
prosto premika
- potisnite stroj navzdol, dokler se stružni nož ne
dotakne obdelovalnega predmeta
- potisnite ročico D nazaj
- zasukajte revolversko glavo G, tako da omejevalec
globine X klikne na mestu natančno pod merilnikom
globine F
- zabeležite vrednost, kot je prikazana na lestvici
globine (n.pr. 35 mm) (za izhodišče)
2. KORAK:
- določite želene rezalne globine; za referenco
uporabite najnižjo rezalno globino (∆ X->Y = 4 mm; ∆
X->Z = 10 mm)
- zasukajte revolversko glavo G, tako da omejevalec
globine Z klikne na mestu natančno pod merilnikom
globine F
- prilagodite omejevalec globine Z (sprostite matico,
obrnite izvijač, tako da merilnik globine F doseže
označeno vrednost zmanjšano za 10 mm = 25 mm,
trdno privijte matico),
- zasukajte revolversko glavo G, tako da omejevalec
globine Y klikne na mestu natančno pod merilnikom
globine F
- prilagodite omejevalec globine Y (sprostite matico,
obrnite izvijač, tako da merilnik globine F doseže
označeno vrednost zmanjšano za 4 mm = 31 mm,
trdno privijte matico),
- zasukajte revolversko glavo G, tako da omejevalec
globine X klikne na mestu natančno pod merilnikom
globine F
3. KORAK:
- dvignite merilnik globine F do želene rezalne globine,
povečane za prej označeno vrednost (7 + 35 =
42 mm)
- privijte gumb E
- dvignite ročico D
Ko ne potrebujete ponavljajočih se rezov z različnimi
rezalnimi globinami, preskočite 2. korak
! prilagojeno rezalno globino vedno preskusite na
kosu odpadnega lesa
• Nastavitev hitrosti 7
Za optimalne rezultate odrezavanja na različnih
materialih
- izberite rezalno hitrost na kolescu H (tudi med
delovanjem stroja)
- da bi določili ustrezno rezalno hitrost, si pomagajte z
razpredelnico 8
106
