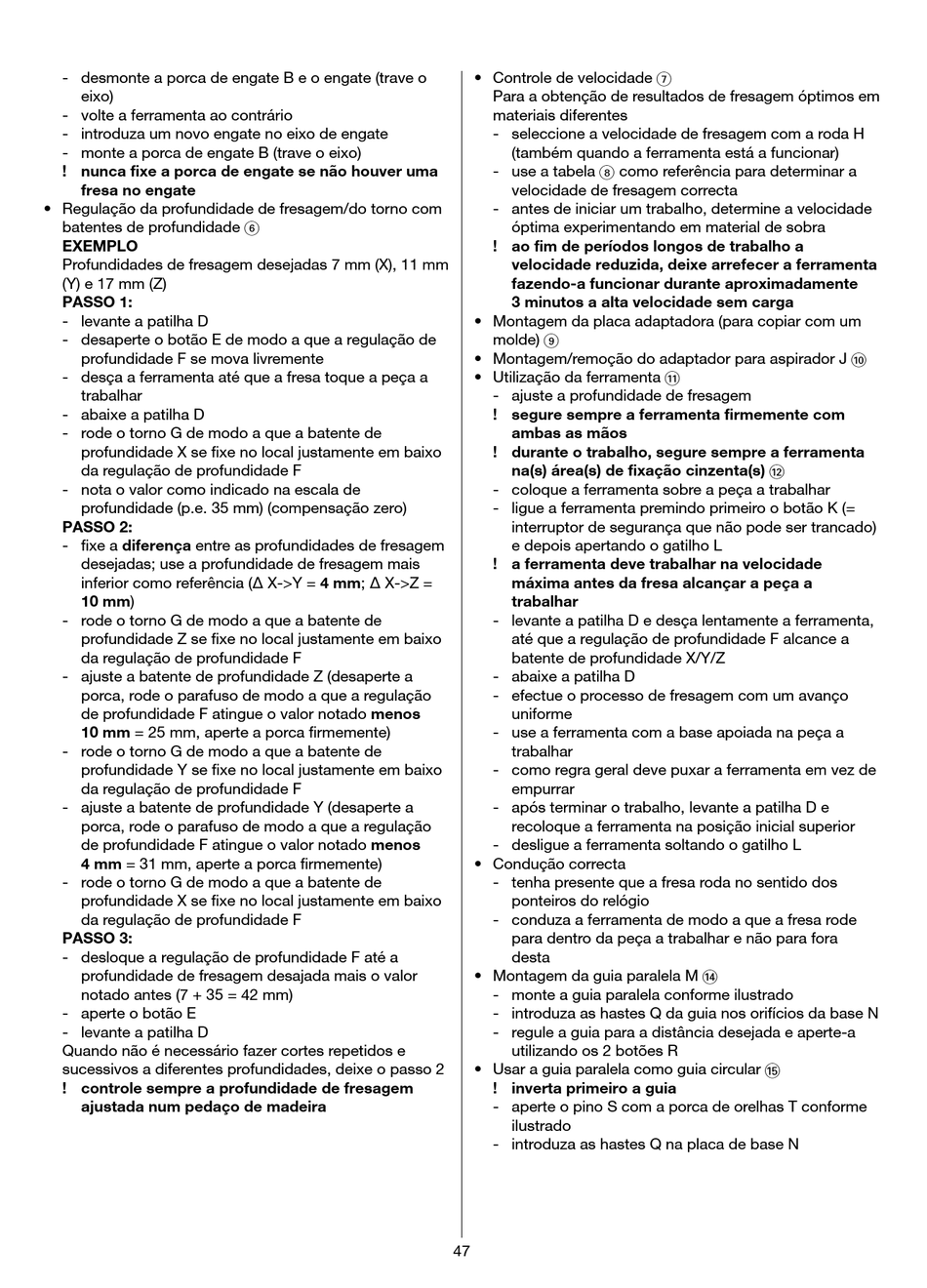

- desmonte a porca de engate B e o engate (trave o
eixo)
- volte a ferramenta ao contrário
- introduza um novo engate no eixo de engate
- monte a porca de engate B (trave o eixo)
! nunca fixe a porca de engate se não houver uma
fresa no engate
• Regulação da profundidade de fresagem/do torno com
batentes de profundidade 6
EXEMPLO
Profundidades de fresagem desejadas 7 mm (X), 11 mm
(Y) e 17 mm (Z)
PASSO 1:
- levante a patilha D
- desaperte o botão E de modo a que a regulação de
profundidade F se mova livremente
- desça a ferramenta até que a fresa toque a peça a
trabalhar
- abaixe a patilha D
- rode o torno G de modo a que a batente de
profundidade X se fi xe no local justamente em baixo
da regulação de profundidade F
- nota o valor como indicado na escala de
profundidade (p.e. 35 mm) (compensação zero)
PASSO 2:
- fi xe a diferença entre as profundidades de fresagem
desejadas; use a profundidade de fresagem mais
inferior como referência (∆ X->Y = 4 mm; ∆ X->Z =
10 mm)
- rode o torno G de modo a que a batente de
profundidade Z se fi xe no local justamente em baixo
da regulação de profundidade F
- ajuste a batente de profundidade Z (desaperte a
porca, rode o parafuso de modo a que a regulação
de profundidade F atingue o valor notado menos
10 mm = 25 mm, aperte a porca fi rmemente)
- rode o torno G de modo a que a batente de
profundidade Y se fi xe no local justamente em baixo
da regulação de profundidade F
- ajuste a batente de profundidade Y (desaperte a
porca, rode o parafuso de modo a que a regulação
de profundidade F atingue o valor notado menos
4 mm = 31 mm, aperte a porca fi rmemente)
- rode o torno G de modo a que a batente de
profundidade X se fi xe no local justamente em baixo
da regulação de profundidade F
PASSO 3:
- desloque a regulação de profundidade F até a
profundidade de fresagem desajada mais o valor
notado antes (7 + 35 = 42 mm)
- aperte o botão E
- levante a patilha D
Quando não é necessário fazer cortes repetidos e
sucessivos a diferentes profundidades, deixe o passo 2
! controle sempre a profundidade de fresagem
ajustada num pedaço de madeira
• Controle de velocidade 7
Para a obtenção de resultados de fresagem óptimos em
materiais diferentes
- seleccione a velocidade de fresagem com a roda H
(também quando a ferramenta está a funcionar)
- use a tabela 8 como referência para determinar a
velocidade de fresagem correcta
- antes de iniciar um trabalho, determine a velocidade
óptima experimentando em material de sobra
! ao fim de períodos longos de trabalho a
velocidade reduzida, deixe arrefecer a ferramenta
fazendo-a funcionar durante aproximadamente
3 minutos a alta velocidade sem carga
• Montagem da placa adaptadora (para copiar com um
molde) 9
• Montagem/remoção do adaptador para aspirador J 0
• Utilização da ferramenta !
- ajuste a profundidade de fresagem
! segure sempre a ferramenta firmemente com
ambas as mãos
! durante o trabalho, segure sempre a ferramenta
na(s) área(s) de fixação cinzenta(s) @
- coloque a ferramenta sobre a peça a trabalhar
- ligue a ferramenta premindo primeiro o botão K (=
interruptor de segurança que não pode ser trancado)
e depois apertando o gatilho L
! a ferramenta deve trabalhar na velocidade
máxima antes da fresa alcançar a peça a
trabalhar
- levante a patilha D e desça lentamente a ferramenta,
até que a regulação de profundidade F alcance a
batente de profundidade X/Y/Z
- abaixe a patilha D
- efectue o processo de fresagem com um avanço
uniforme
- use a ferramenta com a base apoiada na peça a
trabalhar
- como regra geral deve puxar a ferramenta em vez de
empurrar
- após terminar o trabalho, levante a patilha D e
recoloque a ferramenta na posição inicial superior
- desligue a ferramenta soltando o gatilho L
• Condução correcta
- tenha presente que a fresa roda no sentido dos
ponteiros do relógio
- conduza a ferramenta de modo a que a fresa rode
para dentro da peça a trabalhar e não para fora
desta
• Montagem da guia paralela M $
- monte a guia paralela conforme ilustrado
- introduza as hastes Q da guia nos orifícios da base N
- regule a guia para a distância desejada e aperte-a
utilizando os 2 botões R
• Usar a guia paralela como guia circular %
! inverta primeiro a guia
- aperte o pino S com a porca de orelhas T conforme
ilustrado
- introduza as hastes Q na placa de base N
47
