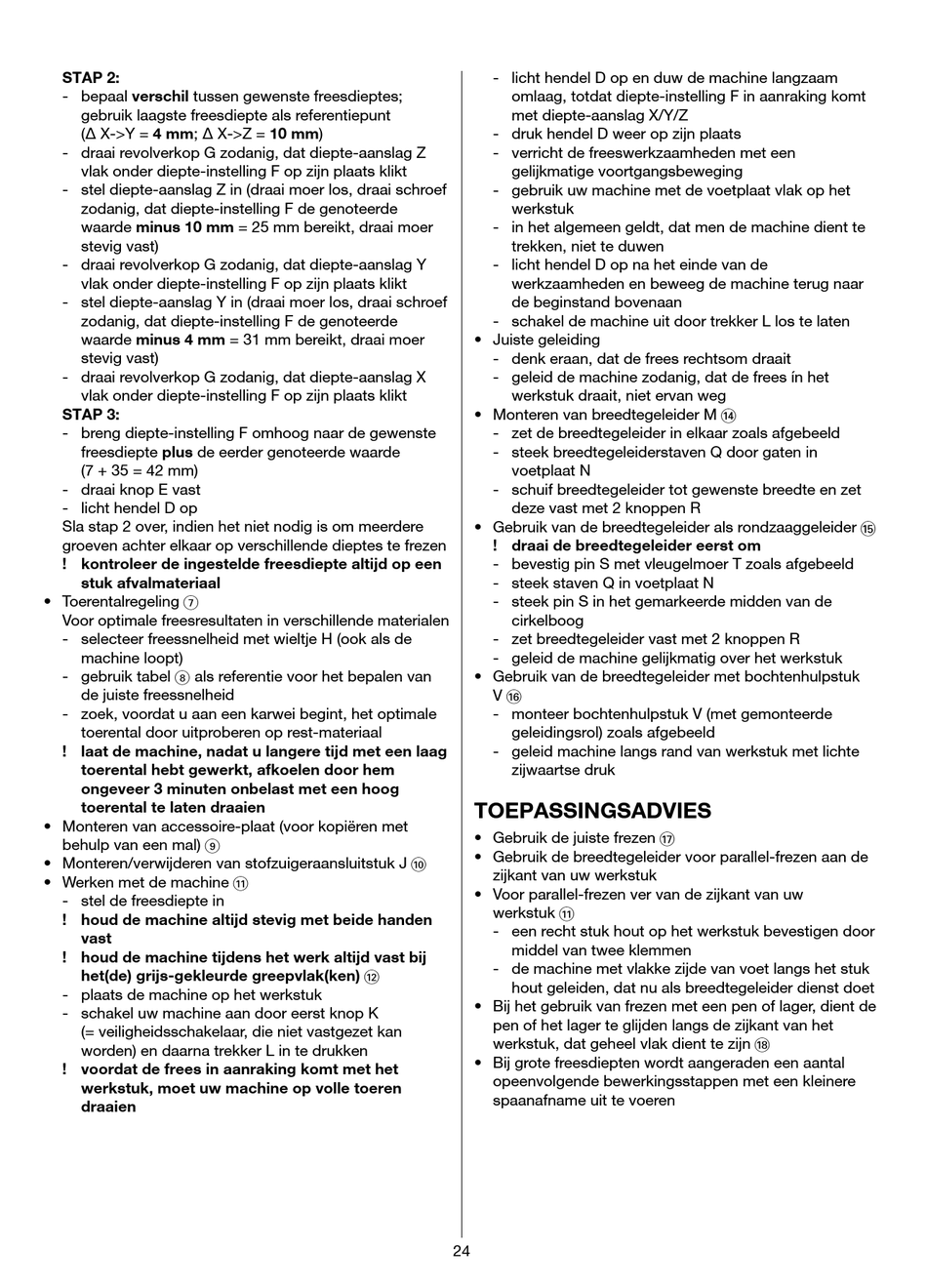

STAP 2:
- bepaal verschil tussen gewenste freesdieptes;
gebruik laagste freesdiepte als referentiepunt
(∆ X->Y = 4 mm; ∆ X->Z = 10 mm)
- draai revolverkop G zodanig, dat diepte-aanslag Z
vlak onder diepte-instelling F op zijn plaats klikt
- stel diepte-aanslag Z in (draai moer los, draai schroef
zodanig, dat diepte-instelling F de genoteerde
waarde minus 10 mm = 25 mm bereikt, draai moer
stevig vast)
- draai revolverkop G zodanig, dat diepte-aanslag Y
vlak onder diepte-instelling F op zijn plaats klikt
- stel diepte-aanslag Y in (draai moer los, draai schroef
zodanig, dat diepte-instelling F de genoteerde
waarde minus 4 mm = 31 mm bereikt, draai moer
stevig vast)
- draai revolverkop G zodanig, dat diepte-aanslag X
vlak onder diepte-instelling F op zijn plaats klikt
STAP 3:
- breng diepte-instelling F omhoog naar de gewenste
freesdiepte plus de eerder genoteerde waarde
(7 + 35 = 42 mm)
- draai knop E vast
- licht hendel D op
Sla stap 2 over, indien het niet nodig is om meerdere
groeven achter elkaar op verschillende dieptes te frezen
! kontroleer de ingestelde freesdiepte altijd op een
stuk afvalmateriaal
• Toerentalregeling 7
Voor optimale freesresultaten in verschillende materialen
- selecteer freessnelheid met wieltje H (ook als de
machine loopt)
- gebruik tabel 8 als referentie voor het bepalen van
de juiste freessnelheid
- zoek, voordat u aan een karwei begint, het optimale
toerental door uitproberen op rest-materiaal
! laat de machine, nadat u langere tijd met een laag
toerental hebt gewerkt, afkoelen door hem
ongeveer 3 minuten onbelast met een hoog
toerental te laten draaien
• Monteren van accessoire-plaat (voor kopiëren met
behulp van een mal) 9
• Monteren/verwijderen van stofzuigeraansluitstuk J 0
• Werken met de machine !
- stel de freesdiepte in
! houd de machine altijd stevig met beide handen
vast
! houd de machine tijdens het werk altijd vast bij
het(de) grijs-gekleurde greepvlak(ken) @
- plaats de machine op het werkstuk
- schakel uw machine aan door eerst knop K
(= veiligheidsschakelaar, die niet vastgezet kan
worden) en daarna trekker L in te drukken
! voordat de frees in aanraking komt met het
werkstuk, moet uw machine op volle toeren
draaien
- licht hendel D op en duw de machine langzaam
omlaag, totdat diepte-instelling F in aanraking komt
met diepte-aanslag X/Y/Z
- druk hendel D weer op zijn plaats
- verricht de freeswerkzaamheden met een
gelijkmatige voortgangsbeweging
- gebruik uw machine met de voetplaat vlak op het
werkstuk
- in het algemeen geldt, dat men de machine dient te
trekken, niet te duwen
- licht hendel D op na het einde van de
werkzaamheden en beweeg de machine terug naar
de beginstand bovenaan
- schakel de machine uit door trekker L los te laten
• Juiste geleiding
- denk eraan, dat de frees rechtsom draait
- geleid de machine zodanig, dat de frees ín het
werkstuk draait, niet ervan weg
• Monteren van breedtegeleider M $
- zet de breedtegeleider in elkaar zoals afgebeeld
- steek breedtegeleiderstaven Q door gaten in
voetplaat N
- schuif breedtegeleider tot gewenste breedte en zet
deze vast met 2 knoppen R
• Gebruik van de breedtegeleider als rondzaaggeleider %
! draai de breedtegeleider eerst om
- bevestig pin S met vleugelmoer T zoals afgebeeld
- steek staven Q in voetplaat N
- steek pin S in het gemarkeerde midden van de
cirkelboog
- zet breedtegeleider vast met 2 knoppen R
- geleid de machine gelijkmatig over het werkstuk
• Gebruik van de breedtegeleider met bochtenhulpstuk
V ^
- monteer bochtenhulpstuk V (met gemonteerde
geleidingsrol) zoals afgebeeld
- geleid machine langs rand van werkstuk met lichte
zijwaartse druk
TOEPASSINGSADVIES
• Gebruik de juiste frezen &
• Gebruik de breedtegeleider voor parallel-frezen aan de
zijkant van uw werkstuk
• Voor parallel-frezen ver van de zijkant van uw
werkstuk !
- een recht stuk hout op het werkstuk bevestigen door
middel van twee klemmen
- de machine met vlakke zijde van voet langs het stuk
hout geleiden, dat nu als breedtegeleider dienst doet
• Bij het gebruik van frezen met een pen of lager, dient de
pen of het lager te glijden langs de zijkant van het
werkstuk, dat geheel vlak dient te zijn *
• Bij grote freesdiepten wordt aangeraden een aantal
opeenvolgende bewerkingsstappen met een kleinere
spaanafname uit te voeren
24
