Reinigung
Reinigen der Kühlerkühl-
rippen
Wartungsintervall: Alle 200 Betriebsstun-
den—Reinigen Sie die Kühler-
rippen.
Wichtig:
Spritzen Sie kein Wasser in einen heißen
Motorraum.
1.
Stellen Sie das Sprühfahrzeug auf einer ebenen
Fläche ab, aktivieren die Feststellbremse,
stellen die Pumpe und den Motor ab, und ziehen
Sie den Zündschlüssel ab.
2.
Klappen Sie den Fahrer- und Beifahrersitz
hoch und fluchten Sie die Stützstange in der
Arretierung im Führungsschlitz der Stützstange
aus.
3.
Lassen Sie die Kühlanlage abkühlen.
4.
Entfernen Sie die Abdeckplatte des
Sitzunterteils, siehe
am Sitzunterteil (Seite
5.
Reinigen Sie die Rippen des Kühlers mit einer
weichen Bürste und Niedrigdruckluft.
Hinweis:
Reinigen Sie die Kühlerrippen
bei Bedarf häufiger. Prüfen Sie alle
Kühlmittelschläuche und wechseln Sie
abgenutzte, undichte oder beschädigte
Schläuche aus.
6.
Klappen Sie den Fahrer- und Beifahrersitz
herunter.
7.
Bringen Sie die Abdeckplatte des Sitzunterteils
an, siehe
Montieren der Abdeckplatte am
Sitzunterteil (Seite
Reinigen der Rührwerk-
und Abschnittventile
•
Weitere Informationen zum Reinigen des
Rührwerkventils finden Sie in den folgenden
Abschnitten:
1.
Entfernen des Ventilaktuators (Seite 68)
2.
Entfernen des Rührwerkverteilerventils
(Seite 69)
3.
Reinigen des Verteilerventils (Seite 71)
4.
Montieren des Verteilerventils (Seite 72)
5.
Einsetzen des Rührwerkverteilerventils
(Seite 73)
Entfernen der Abdeckplatte
44).
44).
6.
Einbauen des Ventilaktuators (Seite 74)
•
Weitere Informationen zum Reinigen der drei
Abschnittventile finden Sie in den folgenden
Abschnitten:
1.
Entfernen des Ventilaktuators (Seite 68)
2.
Entfernen des Abschnittverteilerventils
(Seite 69)
3.
Reinigen des Verteilerventils (Seite 71)
4.
Montieren des Verteilerventils (Seite 72)
5.
Montieren des Abschnittverteilerventils
(Seite 73)
6.
Einbauen des Ventilaktuators (Seite 74)
Entfernen des Ventilaktuators
1.
Stellen Sie das Sprühfahrzeug auf einer ebenen
Fläche ab, aktivieren die Feststellbremse,
stellen die Pumpe und den Motor ab, und ziehen
Sie den Zündschlüssel ab.
2.
Entfernen Sie den Halter, mit dem der Aktuator
am Verteilerventil für das Abschnittventil oder
das Rührwerkventil befestigt ist
Hinweis:
Drücken Sie die zwei Schenkel des
Halters zusammen und nach unten.
Hinweis:
Bewahren Sie den Aktuator und
den Halter für den Einbau in
Ventilaktuators (Seite 74)

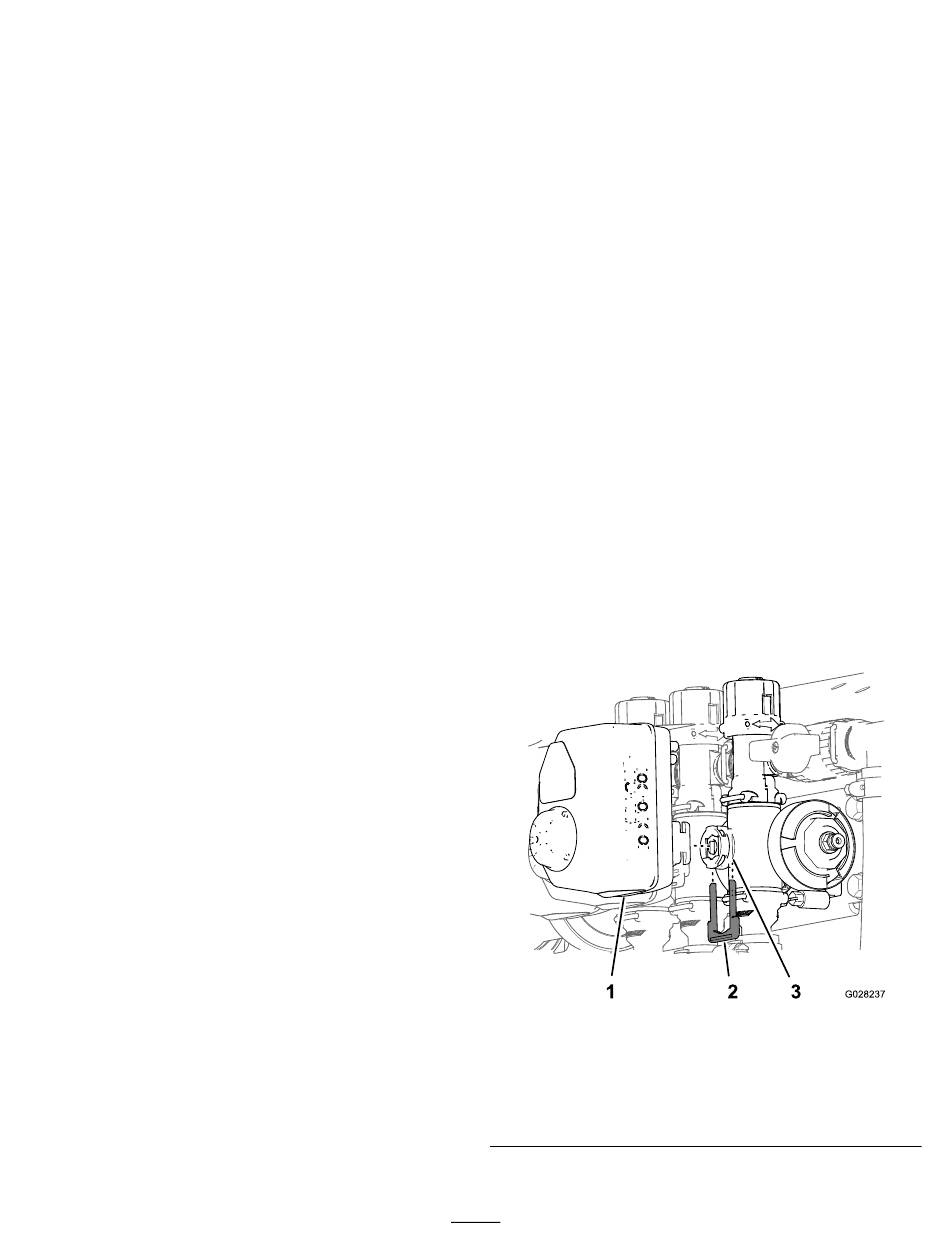

Bild zeigt Abschnittventil-Aktuator (der Rührwerkventil-
Aktuator ist ähnlich)
1. Aktuator (Abschnittventil)
2. Halter
3.
Nehmen Sie den Aktuator vom Verteilerventil ab.
68
(Bild
77).
Einbauen des
auf.
Bild 77
3. Schaftanschluss
g028237
