- Seite 1 LHET30W 8 GOBOS 30W RGBW Spot Mini Moving Head LED Scheinwerfer Bedienungsanleitung ACHTUNG: Lesen Sie diese Anleitung vor Gebrauch. Versuchen Sie nicht das Gehäuse zu öffnen oder das Gerät selbst zu reparieren, ohne uns vorher zu kontaktieren!
- Seite 2 Allgemeine Anweisungen Entpacken: Vielen Dank, dass Sie dieses Produkt erworben haben. Lesen Sie bitte die Bedienungsanleitung zwecks Sicherheit und Betriebsinformation, bevor Sie das Produkt benutzen. Bewahren Sie diese Anleitung für spätere Verwendung auf. Dieses Produkt kann perfekte Lichtprogramme und Effekte erzeugen, da es vor Lieferung eine Reihe von strengen Tests bestanden hat.
- Seite 3 Stellen Sie sicher, dass während des Betriebs keine entflammbaren Materialien in der Nähe der Scheinwerfer sind. Verhindern Sie bitte, dass dieser Scheinwerfer Stromschläge verursacht. Bei Aufhängung des Scheinwerfers immer mit einem Sicherungsseil (nicht mitgeliefert) an einer Befestigungs-Vorrichtung sichern. Stellen Sie stets sicher, dass Sie den Scheinwerfer an die richtige Spannung anschließen, wie in den Spezifikationen dieser Anleitung oder auf dem Produktaufkleber angegeben.
- Seite 4 Erwartete Lebensdauer LED Mit der Zeit nimmt die Helligkeit der LEDs allmählich ab. HITZE ist der dominante Faktor, der zur Beschleunigung dieser Abnahme führt. Verpackt in Bündeln weisen LEDs höhere Betriebstemperaturen auf als unter idealen oder singulär optimalen Bedingungen auf. Aus diesem Grund wird die Lebensdauer von LEDs wesentlich verringert, wenn alle Farb-LEDs in ihrer vollen Intensität verwendet werden.

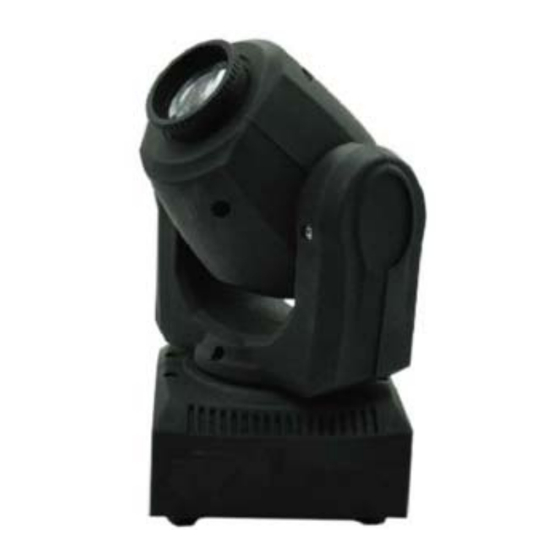

- Seite 5 Aussehen des Scheinwerfers 1. LEDs, 2. Zwei bewegliche Arme, 3. LCD Digitalanzeige 4. Menütasten: Menu, Enter, Up, Down, 5. Mikrofon 6. DMX linking XLR IN/OUT, 7. Power Jack Seite 5...
- Seite 6 Funktion und Einstellung Sound to Light Der Wechsel des LED Musters ist musikgesteuert, d.h., der Rhythmus des Sounds steuert den Effekt des wechselnden Lichtmusters. AUTO Auto steuert die eingebauten Programme ohne extern gesteuert zu werden. Es hat kein Licht OFF. Stand-Alone Betrieb (Sound to Light, AUTO Modus) Der Modus lässt ein einzelnes Gerät auf den Beat der Musik im Master-Modus reagieren.
- Seite 7 Vorsicht: Vermeiden Sie den Kontakt zwischen der allgemeinen und der Gehäuse- Erdung des Scheinwerfers. Die allgemeine Erdung kann eine Masseschleife verursachen und Ihr Scheinwerfer könnte unregelmäßig funktionieren. Testen Kabel einem Widerstandsmesser um die korrekte Polarität zu überprüfen und um sicherzustellen, dass die Pins nicht geerdet sind, oder von der Abschirmung abgeschaltet sind oder von einander.
- Seite 8 Universal DMX Betrieb (DMX Modus) Das System lässt nur das DMX512 Signal des internationalen Standards zu, um das System zu steuern. In diesem Modus können Sie eine universelle DMX-512 Konsole für den Betrieb benutzen. 1. Installieren Sie die Geräte in eine passende Position (liegend oder anhängend). 2.
- Seite 9 Funktion Wert Prozent/Einstellung Modus Modus 11CH 000-255 0~100% Pan geringe Einstellung 000-255 0~100% Tilt 000-255 0~100% Tilt geringe Einstellung 000-255 0~100% 000-007 Farbe 1 Farbplatte 008-014 Farbe 2 015-021 Farbe 3 022-028 Farbe 4 029-035 Farbe 5 036-042 Farbe 6 043-049 Farbe 7 050-056...
- Seite 10 088-095 Gobo4Shaking 096-103 Gobo5Shaking 104-111 Gobo6Shaking 112-119 Gobo7Shaking 120-127 Gobo8Shaking 128-189 Gobplatte Wechsel zügig zu langsam 190-193 Stopp 194-255 Gobplatte Wechsel langsam zu zügig Flashing 000-007 008-015 016-131 Flashing langs.zu schnell 132-139 140-181 Langsam/zügig Wechsel 182-189 190-231 Zügig ON/langsam OFF 232-239 240-247 AUTO Flashing...
- Seite 11 210-249 Kein/blank 250-255 Sound to Light Modus Dim Modi 000-020 Standard 021-040 Bühne 041-060 Fernseher 061-080 Architektonisch 080-100 Theme Park 101-255 Default Modus LCD Digitalanzeige MENU: Funktion Modus-Auswahl, so wie DMX512/Masterslave, AUTO Strobe, Sound to Light Strobe, konstant Scheinwerfer an, Helligkeits-Einstellung DOWN/UP: Vorherige oder Nächste, steigern oder verringern Enter: Bestätigen und speichern der Auswahl Anzeige-Modus:...
-
Seite 12: Kanal Auswählen
Sound Modus On - Off Sound Wahrnehmung 0 - 100 Pan Umkehrung Ja - Nein Tilt Umkehrung Ja - Nein Schwarzes Licht On - Off Inverse Anzeige disp - dsip Auto Test Test Temperatur Temp Reset Reset Digitale Funktionsdetails 1.DMX Adresse auswählen: 2.Kanal auswählen: 3.Show-Modus auswählen:... - Seite 13 4.Dimming Modus: 5.Slave auswählen: drücken, Slave-Geräte sind zeitgleich mit dem Master-Gerät. drücken, Slave-Geräte sind zeitgleich mit dem Master-Gerät - in gleicher Richtung oder entgegengesetzter Richtung. 6.Sound-Modus auswählen: ON/OFF drücken um den Sound-Modus zu drehen. 7.Sound-Empfindlichkeits-Modus: 8.Axis 1 in Phase X/Y Seite 13...
- Seite 14 9. Axis 2 in Phase X/Y 10.LED ON/OFF 11.Digitalanzeige 12.Auto Test-Modus 13.Temperatur Test 14.Reset Seite 14...
- Seite 15 *AUTO LCD Anzeigensperre: LCD Anzeige automatisch nach 30 Sekunden sperren, ohne Tasten zu drücken. Die Menu-Taste über 3 Sekunden drücken, um die LCD Anzeige zu entsperren. *Geringe Ausrichtung: ENTER 5 Sekunden drücken im Menu-Modus. Farben dieses Scheinwerfers: (1) R35.5*27*19.1*13.4, orange, J09 (2) R35.5*27*19.1*13.4, hellblau, J06 (3) R35.5*27*19.1*13.4, pink, J11 (4) R35.5*27*19.1*13.4, amber, J02...
- Seite 16 Fehlerbehebung 1. Wenn die Betriebsspannungsanzeige nicht aufleuchtet und der Scheinwerfer nicht funktioniert, prüfen Sie bitte die Stromversorgung, die Eingangsspannung und die Sicherung. 2. Wenn die Betriebsspannungsanzeige im Stand-Alone Betrieb aufleuchtet und die Sound to Light Anzeige nicht aufleuchtet, aber der Scheinwerfer ausgeschaltet ist, dann funktioniert es nicht.
- Seite 17 Importeur Gutenbergstraße 27 48268 Greven Fon: +49 (0) 25 71 - 80 5 40 40 Fax: +49 (0) 25 71 - 80 5 40 41 www.elcotec-electronic.de Seite 17...
