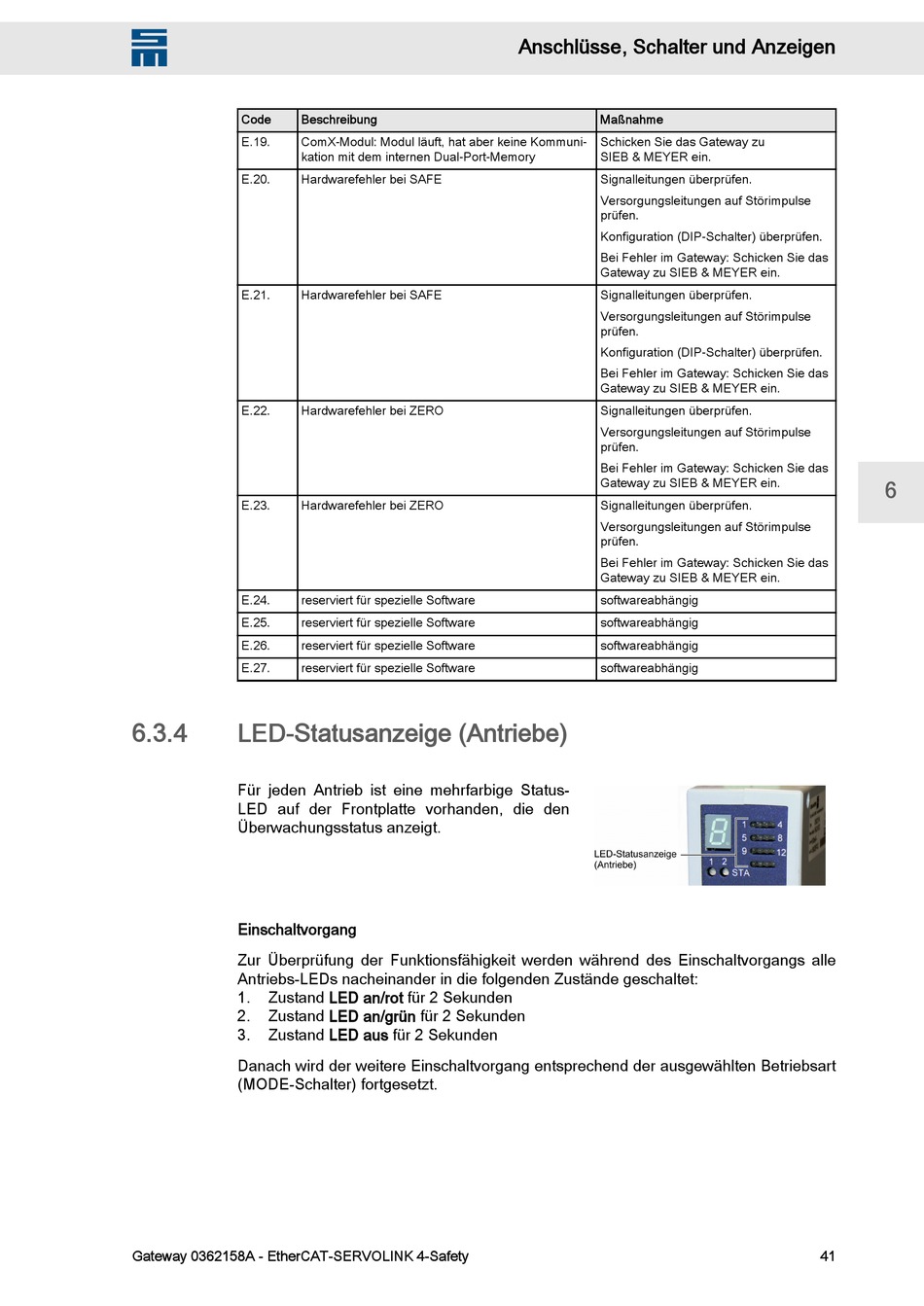

W
Code
Beschreibung
E.19.
ComX-Modul: Modul läuft, hat aber keine Kommuni‐
kation mit dem internen Dual-Port-Memory
E.20.
Hardwarefehler bei SAFE
E.21.
Hardwarefehler bei SAFE
E.22.
Hardwarefehler bei ZERO
E.23.
Hardwarefehler bei ZERO
E.24.
reserviert für spezielle Software
E.25.
reserviert für spezielle Software
E.26.
reserviert für spezielle Software
E.27.
reserviert für spezielle Software
6.3.4
LED-Statusanzeige (Antriebe)
Für jeden Antrieb ist eine mehrfarbige Status-
LED auf der Frontplatte vorhanden, die den
Überwachungsstatus anzeigt.
Einschaltvorgang
Zur Überprüfung der Funktionsfähigkeit werden während des Einschaltvorgangs alle
Antriebs-LEDs nacheinander in die folgenden Zustände geschaltet:
1.
Zustand LED an/rot für 2 Sekunden
2.
Zustand LED an/grün für 2 Sekunden
3.
Zustand LED aus für 2 Sekunden
Danach wird der weitere Einschaltvorgang entsprechend der ausgewählten Betriebsart
(MODE-Schalter) fortgesetzt.
Gateway 0362158A - EtherCAT-SERVOLINK 4-Safety
Anschlüsse, Schalter und Anzeigen
Maßnahme
Schicken Sie das Gateway zu
SIEB & MEYER ein.
Signalleitungen überprüfen.
Versorgungsleitungen auf Störimpulse
prüfen.
Konfiguration (DIP-Schalter) überprüfen.
Bei Fehler im Gateway: Schicken Sie das
Gateway zu SIEB & MEYER ein.
Signalleitungen überprüfen.
Versorgungsleitungen auf Störimpulse
prüfen.
Konfiguration (DIP-Schalter) überprüfen.
Bei Fehler im Gateway: Schicken Sie das
Gateway zu SIEB & MEYER ein.
Signalleitungen überprüfen.
Versorgungsleitungen auf Störimpulse
prüfen.
Bei Fehler im Gateway: Schicken Sie das
Gateway zu SIEB & MEYER ein.
Signalleitungen überprüfen.
Versorgungsleitungen auf Störimpulse
prüfen.
Bei Fehler im Gateway: Schicken Sie das
Gateway zu SIEB & MEYER ein.
softwareabhängig
softwareabhängig
softwareabhängig
softwareabhängig
